Archicad Tips & Tricks

[ΚΑΝΑ]

απλός (αυτόν χρησιμοποιώ)

εγώ βάζω ΄2 κάθετες γραμμές (με πάχος 20-50 χιλ)

τις "ομαδοποιώ"

μετά με το εργαλείο "αντίτυπα" επιλέγεις "μητρώο" «ανάπτυξη»

βάλε διαστάσεις Χ και Υ (πρόσεξε όχι κατακόρυφη μετατόπιση δηλ 0)

αμέσως μετά "ομαδοποίησε τις" όλες μαζί για να μπορείς να τις βάλεις όπου θέλεις



άλλος

Πάνε «σχεδίαση» (επάνω μπάρα)

Επέλεξε κάτω στο αναδυόμενο «σύστημα κανάβου»

«Ρυθμίσεις συστήματος κανάβου» ρύθμισε τις διαστάσεις κατά χ και Υ

Στο ίδιο παράθυρο «Ρυθμίσεις συστήματος κανάβου» στη μέση εχει το κουμπί «Ρυθμίσεις στοιχείου κανάβου» άνοιξέ το

Στην «κάτοψη» ρύθμισε γραμμή «διακ/νη»

Στο κάτω χαμηλά «Σημάδι» βάλε Μ =0 και D =0

Έτοιμος βάλε γωνία

[xaniared]

Ευχαριστώ πολύ ΚΑΝΑ, ξέρει κανείς αν οι σκάλες μπορούν να γίνουν explode σε γραμμές?

[SIRADRAB]

Ναι, αν τις βάλεις σε ένα Φύλλο Εργασίας.

[achille]

γιατί να τις βάλει σε φύλλο εργασίας;

και στην κάτοψη γίνονται explode

[kan62]

Επειδή κάθε φορά που βγαίνει νέα έκδοση το ελέγχω και ακόμη δεν βελτιώθηκε ( έκανα αναφορές ήδη από την έκδοση 8 ) ...

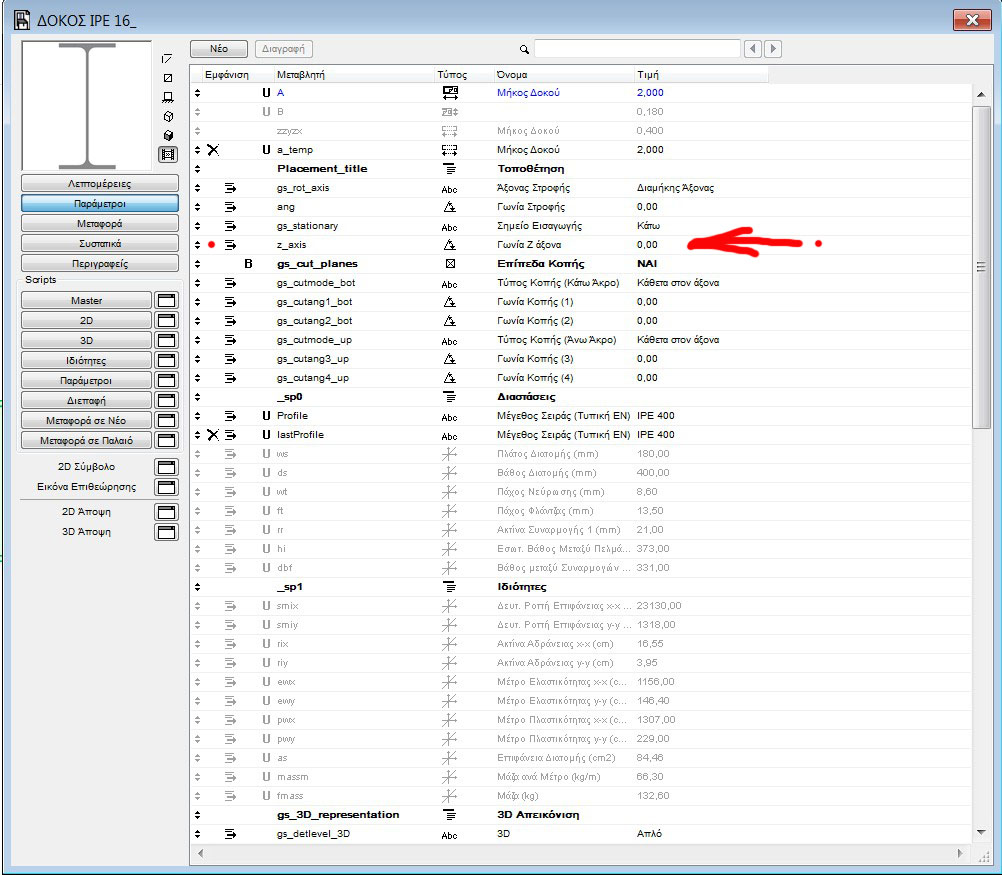

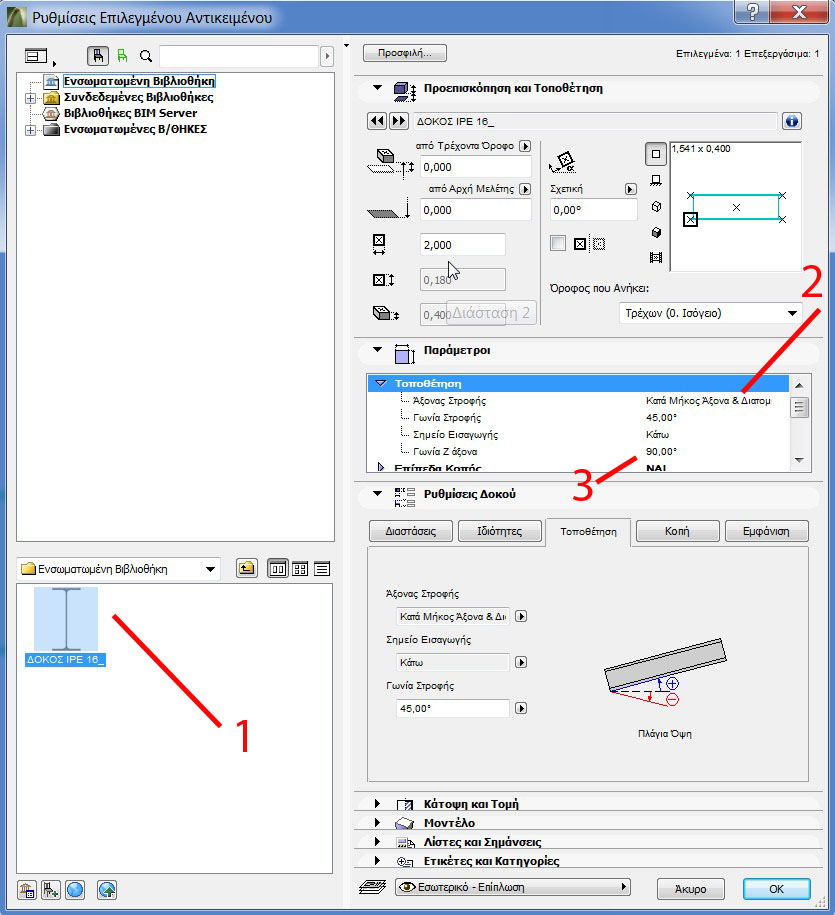

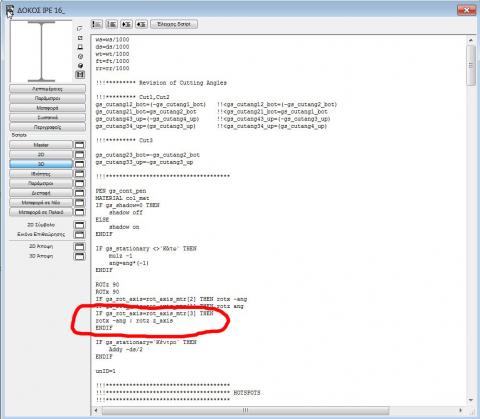

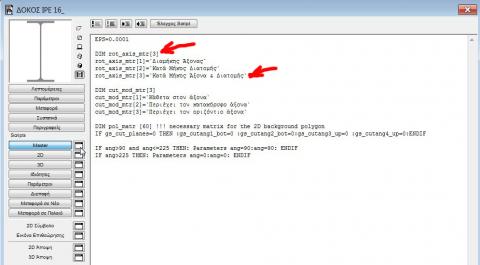

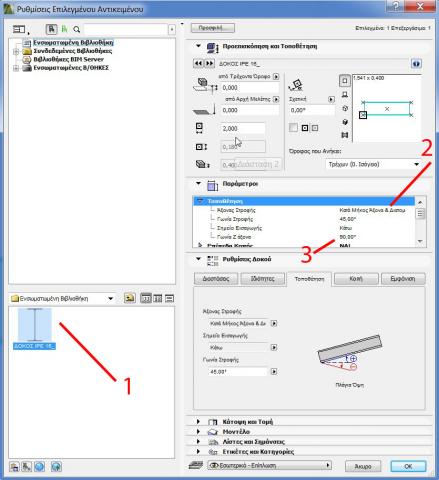

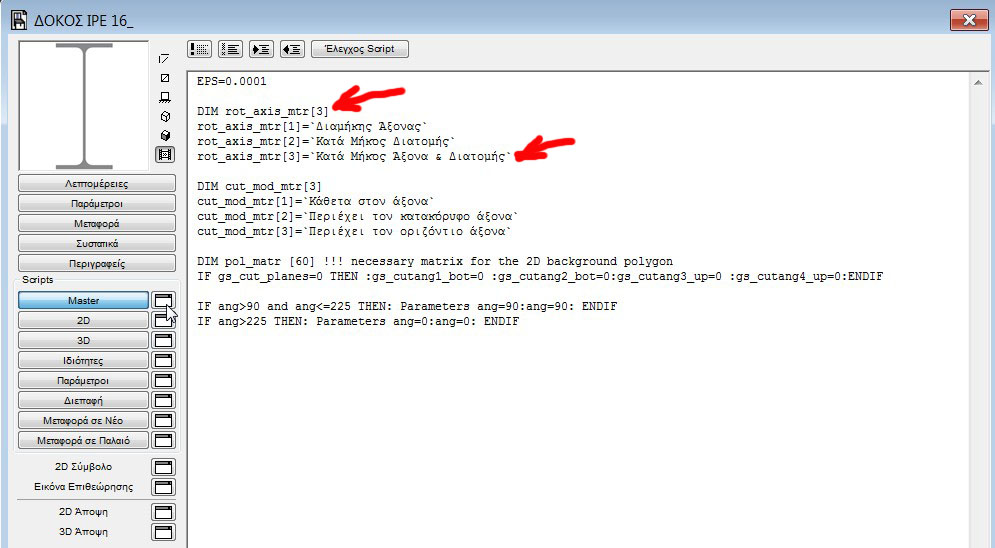

Όποιος χρειάζεται σιδηροδοκούς που στρέφονται ταυτόχρονα προς τον διαμήκη άξονα του μέλους και προς αυτόν της διατομής ... κάνετε τα εξής απλά βήματα 1,2,3 (προσθήκες και αλλαγές) που φαίνονται στις παρακάτω εικόνες και σώστε το αντικείμενο για να το ξαναχρησιμοποιήσετε ... εύκολο και γίνεται σε όλες τις διατομές ... μετά αλλάζουμε παραμέτρους όπως δείχνει η τελευταία εικόνα ...

Edited Δεκέμβριος 13 , 2012 by kan62

[kan62]

Για καλό μηχάνημα και 279 ευρώ ... φαίνεται πολύ καλό :



http://render.otoy.com/forum/viewtopic.php?f=7&t=29154

http://vimeo.com/61165764

[JOHNYMAL]

Συναδελφοι καλησπερα, θα ηθελα να ξεκινησω να μαθαιων μονος μου το archicad υπαρχει κανενα tutorial να ξεκινησω? Υπαρχει καποια λογικη στον χειρισμο που χρησιμοποιεις το προγραμμα?

[kostaspde]

Δες τα 3,4,5 με τη σειρά που σου λέω.

http://www.graphisoft.com/education/training_guides/

Μετά manual, youtube και ψάξιμo στο google και το http://archicad-talk.graphisoft.com/

[achille]

Υπαρχει καποια λογικη στον χειρισμο που χρησιμοποιεις το προγραμμα?



Ναι. Η λογική είναι αυτή του "virtual building", δηλαδή σχεδιαζεις τα στοιχεία όπως θα τα χτίσεις πάντα σε 3 διαστάσεις.



Κατά τα άλλα ότι σου είπε ο kostaspde

[JOHNYMAL]

Ευχαριστω, δηλαδη ξεκινω απο το μοντελου εδαφους στην συνεχεια επιλεγω που θα φτιαξω το κτίριο παντα 3d σκεπτόμενος.

Ενα αλλο θεμα που με απασχολει ειναι πως θα το στησω ωστε να φτιαχνω και το διαγραμμα δομησης απευθείας.
