JOHNYMAL Δημοσιεύτηκε Απρίλιος 6 , 2014 Δημοσιεύτηκε Απρίλιος 6 , 2014 Eυχαριστω συναδελφε, μια που σε βρηκα να ρωτησω κ κατι αλλο. Οταν εχουμε ενα ανοιγμα κ θελουμε πατζουρια με ρολλο υπαρχουν καπου αυτα? Πρεπει να ενσωματόσουμε καποια βιβλιοθήκη?
kan62 Δημοσιεύτηκε Απρίλιος 6 , 2014 Δημοσιεύτηκε Απρίλιος 6 , 2014 Υπάρχουν ήδη μέσα στις ρυθμίσεις των κουφωμάτων με δικό τους μενού ... κοίταξέ τες αναλυτικά ...
JOHNYMAL Δημοσιεύτηκε Απρίλιος 24 , 2014 Δημοσιεύτηκε Απρίλιος 24 , 2014 θελω να δημιουρησω εναν τοιχο που να ακολουθει την μορφολογια εδαφους, σε ενα tutorial βρηκα το εξης αλλα δεν εχω καταφερει να το εφαρμοσω. Εχουμε το μοντελο εδαφους μας και εχουμε σχεδιασει εναν τοιχο, απο το μενου design βρισκουμε την εντολη solid element operation και εμφανιζεται το πλαισιο διαλογου edit target operator. Ενεργοποιυμε το παραθυρο 3δ και επιλεγουμε το εδαφος στο πλαισιο edit target operators παταμε το κουμπι get operators elements και οριζουμε το στοιχειο ως τελεστη. Στην συνεχεια επιλεγουμε τους τοιχους οπως καναμε προηγουμεωνς και παταμε το κουμπι get target elements, patame substraction kai execute. Ο τοιχος πλεον πρεπει να ακολουθει την φορα του αναγλυφου. Εγω δεν μπορω να το πετυχω αυτο μηπως κανω κατι λαθος?
dimidomo Δημοσιεύτηκε Απρίλιος 24 , 2014 Δημοσιεύτηκε Απρίλιος 24 , 2014 Καλημέρα, η διαδικασία είναι όπως την περιγράφεις. Ξαναδοκίμασε.
JOHNYMAL Δημοσιεύτηκε Απρίλιος 24 , 2014 Δημοσιεύτηκε Απρίλιος 24 , 2014 Εχω σχεδιασει με την εντολη mesh ενα εδαφος στην συνεχεια παιρων το wall και φτιαχνω ενα τοιχο και κανω την διαδικασια οπως την περιγραφω παραπανω αλλα τιποτα..
Greenick Δημοσιεύτηκε Απρίλιος 24 , 2014 Δημοσιεύτηκε Απρίλιος 24 , 2014 Αν κτάλαβα καλά από αυτά που περιγράφεις,νομίζω πρέπει να επιλέξεις όχι απλό substraction,αλλά substraction with downward extruction.Απλά δεν είμαι σίγουρος οτι κατάλαβα τι ακριβώς θες να κάνεις:α)Έχεις ένα κεκλιμένο έδαφος και θες να "κόψεις" την κάτω μεριά του τοίχου ώστε να ακολουθεί την κλίση του mesh η κάτω παρειά του τοίχου και να εδράζεται αυτός πάνω στο mesh?β)Έχεις ένα κεκλιμένο έδαφος και θες εκτός από την κάτω παρειά του τοίχου,να ακολουθεί την κλίση του mesh ΚΑΙ η άνω παρειά του τοίχου?Αυτό δεν ξέρω πως γίνεται,όποιος ξέρει btw ας μας πεί...Τέσπα,δοκίμασε καταρχήν αυτό που σου έγραψε παραπάνω και αν δεν πετύχει πες,γιατί δεν ξέρω μήπως δεν εφαρμόζεις σωστά τη σειρά των εντολών "get target" και "get operator".Αν δεν πετύχει εδώ είμαστε...

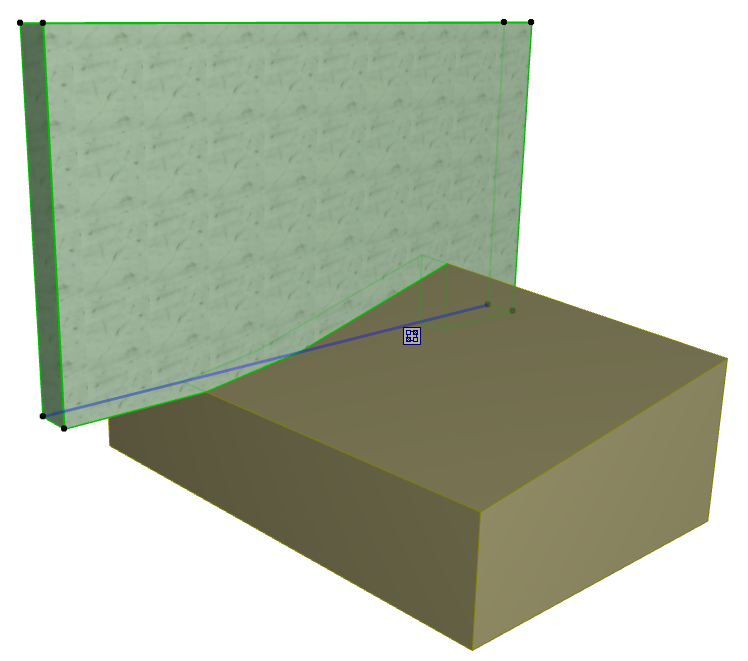

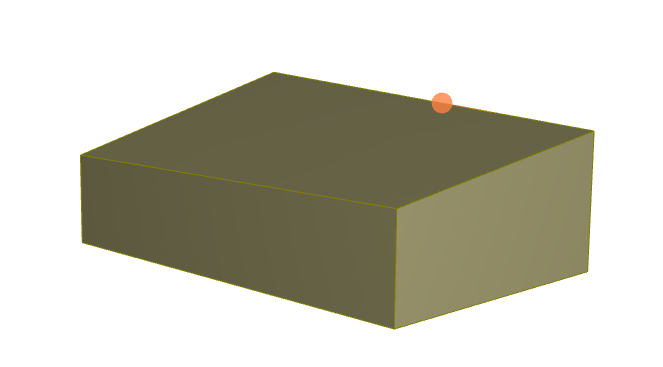

dimidomo Δημοσιεύτηκε Απρίλιος 24 , 2014 Δημοσιεύτηκε Απρίλιος 24 , 2014 1. Σχεδιάζεις το έδαφος με mesh εικόνα 1. 2. Σχεδιάζεις τον τοίχο, πχ εικόνα 2. 3. Ανοίγεις το solid element operation... 4. Είσαι στο 3d. 5. Επιλέγεις το έδαφος στο 3d. 6. Επιλέγεις την εντολή '' Get operation element '', δηλαδή αυτό το αντικείμενο που θα κόωει το άλλο. 7. Επιλέγεις το τοίχο στο 3d. 8. Επιλέγεις το ''Get target element ''. 9. Επιλέγεις ''Subtraction ''. 10. Tέλος επιλέγεις '' Execute ''. Μακάρι να σε βοήθησα.

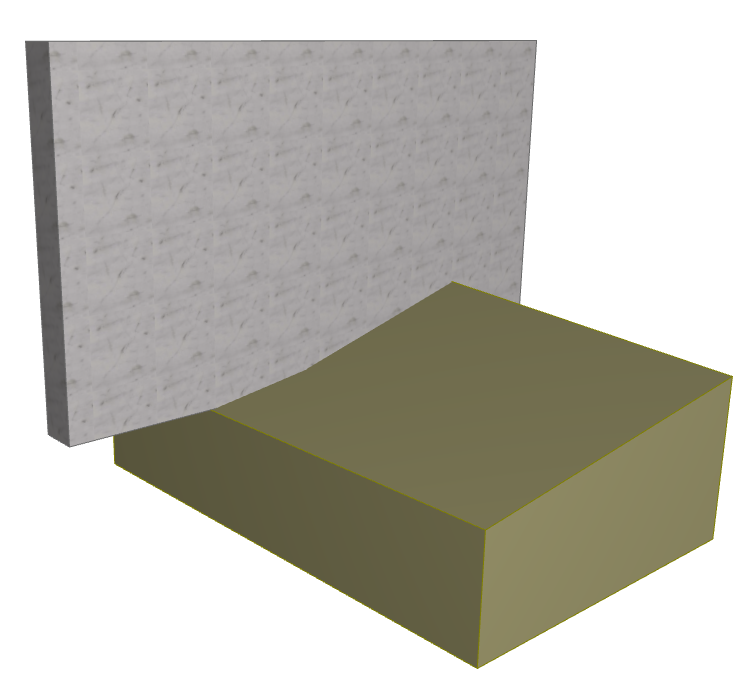

JOHNYMAL Δημοσιεύτηκε Απρίλιος 24 , 2014 Δημοσιεύτηκε Απρίλιος 24 , 2014 (edited) dimidomo αυτό ακριβώς μου συμβαινει κ εμενα οπως βλεπουμε στην τελευταια εικόνα ο τοιχος αφου εχει κοπει γιατι δεν ακολουθει το εδαφος? Δεν θα επρεπε να εχει αποκτησει μερικους κομβους ακομα (ο τοιχος) εκει που εφαπτεται με το εδαφος και να μην φαινεται ευθεια? Edited Απρίλιος 24 , 2014 by JOHNYMAL
