Scia Engineer (πρώην ονομασία: ESA PT)

[AlexisPap]

Πάχος πλάκας, διατομή δοκού; Μήκος δοκού στην άλλη διεύθυνση;

[terry]

Η πλακα ειναι 20εκ και οι δοκοι ειναι 30*50εκ....

[AlexisPap]

Είναι προφανές ότι το διάγραμμα τεμνουσών δεν ταιριάζει με το διάγραμμα ροπών (θα έπρεπε να είναι η παράγωγός του). Οι ροπές είναι πολύ μικρές για να είναι πραγματικές. Από την επίλυση που έκανα στο SAP συμπεραίνω ότι τοποθετεί έκκεντρα ως προς την πλάκα τις δοκούς (προσομοιώνει πλακοδοκό). Βέβαια τα αποτελέσματα μας έχουν αρκετή διαφορά, αλλά αυτό είναι μάλλον φυσικό...

[terry]

Βασικα δεν ειναι δοκοι, τα ονομαζει plate ribs.... Εχει πολλες επιλογες και πρεπει να το ψαξω....Θα επανελθω αυριο...



Αλλα τι εννοεις εκκεντρα??

[terry]

Θα αφησω λιγο το κτηριο απο σκυροδεμα να κανω δυο ερωτησεις....

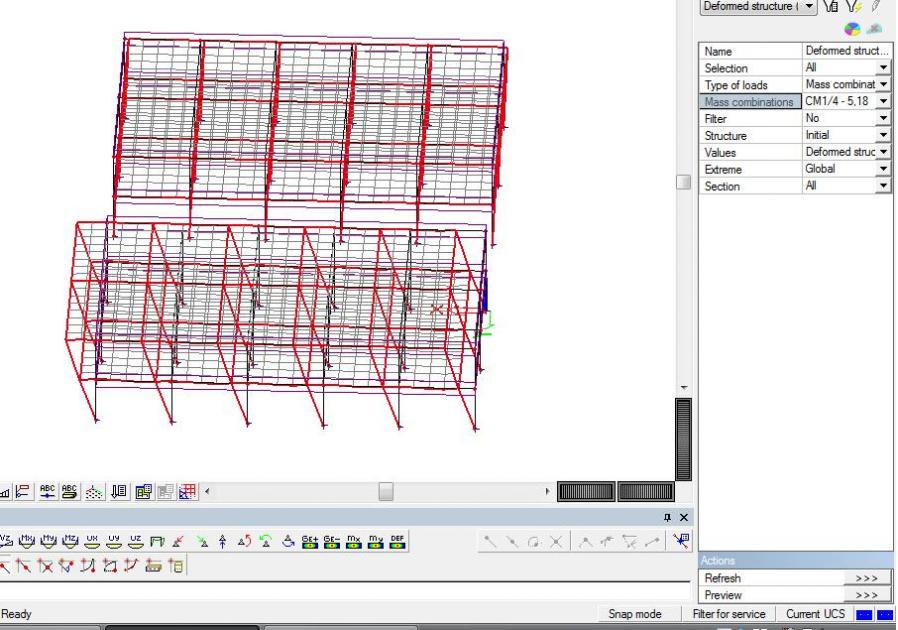

1. Αν εχει κτηριο με αρμο (δυο κτηρια δηλαδη), μπορω να τα προσομοιωσω μαζι?? Η θα βγαλλει λάθος αποτελέσματα??



2. Θελω να μαθω ποια ειναι ΟΛΑ τα εξτρα module του προγραμματος και ποσο κοστιζουν??? Θοδωρη???? (ολα.....πασσαλοι, προενταση, σκαλωσιες, ξυλινα κτλ κτλ)

[jackson]

1. Εννοείτε...δεν είναι "οικοδομικοελληνικό" πρόγραμμα.



edit: Τελικά δεν κάνει...λέω θα έχει λογική Sofistik-ε... Οπότε γράψτε λάθος.

[terry]

Πως καταλαβες οτι δεν κανει??? Εγω αντεγραψα σε μια μελετη που ειχα το ιδιο κτηριο διπλα και το ελυσε μια χαρα....

Δεν εκανα ελεγχους, αλλα εντατικα μεγεθη, παραμρφωσεις κτλ τα βγαζει μια χαρα...



Κατσε να κανω και ιδιομορφικη να σου πω....



Δεν ξερω με τα μητρω ακαμψιας τι γινεται...Γτ στην ιδιομορφικη δεν θα επρεπε οι ταλαντωσεις των δυο κτηριων να ειναι ιδιες σε καθε ιδιομορφη???

[jackson]

Εγώ έβαλα 2 στύλους, τον ένα δίπλα στον άλλο και δεν το έλυσε. Ούτε στατική ανάλυση ούτε ιδιομορφές...



Τώρα τί να σου πω...εσύ έχεις και την καινούργια έκδοση.

[terry]

Eβαλες τιποτα φορτια???

Σε αυτο που σε ρωτησα για τις ιδιομορφες??



Δες για παραδειγμα την 4η ιδιομορφη...

[jackson]

Ε ναι βρε συ Terry:D:D.



Για τις ιδιομορφές τί εννοείς; Έχεις 2 ίδια κτήρια και δεν σου βγάζει ίδιες ιδιομορφές;
