AutoCad - 04. Διαχείριση σχεδίων, αρχείων (layouts, viewports, plotting, images)

[Didonis]

Οριζόντια και κάθετα είναι συνήθως, δες το Χ και Ψ αν είναι στην ίδια διεύθυνση μεταξύ των δυο σχεδίων.

[1975]

Είναι στην ίδια διεύθυνση και στα 2 σχέδια.

[akis73]

Ανέβασε καμία φώτο να δούμε πως φαίνονται οι διαστάσεις. Όταν λες rotated εννοείς μόνο το κείμενο ή όλη την διάσταση;

[1975]

http://tinypic.com/r/vio909/5

οι κατω διαστασεις ειναι αναποδα. Το κείμενο. Στο σχέδιο απο το οποιο το αντέγραψα είναι οκ

Edited August 5, 2013 at 02:03 μμ by 1975

[akis73]

Οκ βλέπω και στη μέση πάντως κάποιες διαστάσεις ανάποδα.



Επειδή δεν βλέπω να είναι πολλές οι διαστάσεις με το πρόβλημα, αν τις κάνεις select και μετά μέσω properties επέμβεις στo text rotation και το μηδενίσεις, δεν βολεύεσαι;



Eκτός να μιλάμε για μεγάλο αριθμό διαστάσεων...

[1975]

Δυστυχώς είναι πάρα πολύ μεγάλος ο αριθμός των διαστάσεων!!!!! Εαν ήταν για τόσες λίγες αυτό θα έκανα.

[akis73]

OK τότε με άλλο τρόπο.

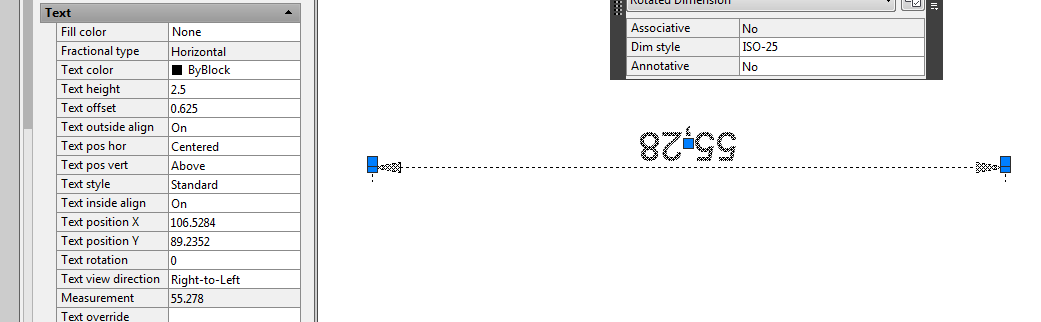

Βλέπω στα properties των διαστάσεων για το κείμενο μία μεταβλητή, συγκεκριμένα την "text view direction"



Αν την αλλάξω σε "right to left" εμφανίζεται το φαινόμενο το δικό σου. Παραθέτω και σχετική εικόνα.

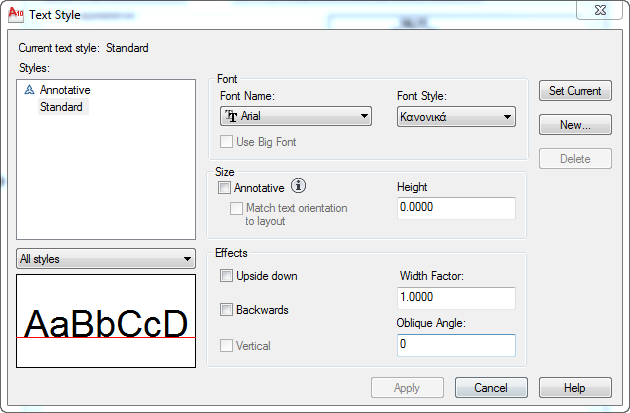

Επίσης στα styles των dimension. Από τα μενού πάνω Dimension -> Dimension Style -> Modify -> Καρτελάκι text -> Κουμπί στα αριστερά με ... -> (παραθέτω εικόνα).



Sto style αν έχεις τικάρει το annotative δες αν αλλάζει κάτι αν τικάρεις και το "match text orientation to layout".







[1975]

Σε ευχαριστώωωωωωωωωωωωωωωω πάρα πάρα πολύ, πήγα στο format--> dimension style-->text-->kai αλαξα σε right to left!!!!!!

Ευχαριστώωωωωωωω

[Paul_Mix]

Θέλω να δώσω ένα αρχειο dwg, αλλά θέλω να δώσω μαζί και το ctb για να μπορει να το εκτυπωσει με τα σωστα παχη γραμμων.

Δεν μπορω ομως να βρω πουθενα τα αρχεια ctb. Σε ποιον φακελο ειναι?

[Gousgounis]

Γενικά κάνε μια αναζήτηση για τον φάκελο "Plot Style"



π.χ στο 2004

C:\Documents and Settings\"YOUR LOGIN"\Application Data\Autodesk\AutoCAD 2004\R16.0\enu\Plot Styles



Μία άλλη εύκολη λύση για να μην χάνεις ποτέ πάχη γραμμών ή γραμματοσειρές και blocks είναι να εκτυπώνεις σε pdf. Όπου και να το δώσεις για εκτύπωση θα έχεις τα ίδια αποτελέσματα.

Edited September 17, 2013 at 01:34 μμ by Gousgounis
