AutoCad - 04. Διαχείριση σχεδίων, αρχείων (layouts, viewports, plotting, images)

[akis73]

Επίσης μπορείς να δεις που σώζει τα ctb από το παρακάτω:



Options>Files>Printer Support Path>Plot Style Table Search Path



Αν θυμάμαι καλά από το 2009 και μετά έχει αλλάξει ο φάκελος στον οποίο σώζονται τα ctb.

[Panos_]

Για windows 7 - autocad 2012:

C:\Users\"όνομα χρήστη"\AppData\Roaming\Autodesk\AutoCAD 2012 - English\R18.2\enu\Plotters\Plot Styles



Ένας άλλος τρόπος είναι: file>plot style manager και από εκεί κάνεις αντιγραφή/επικόλληση σε φάκελλο της επιλογής σου.

[Paul_Mix]

Οταν παω να εκτυπωσω σε pdf ή plt, στις επιλογες για το χαρτί εχει μέχρι Α0.



Το σχέδιο ομως ειναι μεγαλύτερο και δεν χωραει σε Α0. Πώς μπορώ να επιλέξω χαρτί με μεγαλύτερες διαστασεις? π.χ να επιλέξω ρολό χαρτί

[akis73]

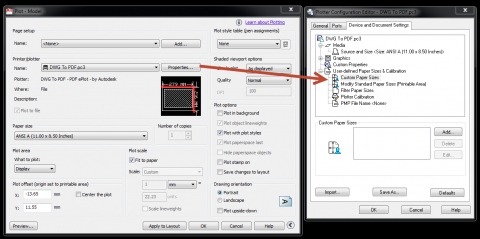

Εκεί που διαλέγεις τον εκτυπωτή, πάτησε στο "properties". Στο νέο παράθυρο που σου  βγάζει διάλεξε "custom paper sizes".

[agoratos56]

Καλησπερα παιδια εχω το παρακατω σχεδιο .



Ξερω την επανω διασταση οτι ειναι 860 χιλιοστα.



Στο σχεδιο ειναι 6.587 χιλιοστα.



Πως θα την φερω ακριβως στα 860 χιλιοστα?



Με το scale πρεπει να τα διαιρεσω για να βρω την κλιμακα? πως αλλιως μπορω να εισαγω την διασταση?



trelo4.dxf



[akis73]

Με την scale και την υποεπιλογή reference.



Δείχνει την διάσταση που λες, και την κάνεις 860 χιλιοστά.



Δες λίγο αυτό που επισυνάπτω.



trelo4-scaled.dxf

Edited October 1, 2013 at 06:53 μμ by akis73

[agoratos56]

Μου λες λιγο τα βηματα.



Επιλεγω το αντικειμενο, παταω στην scale και μετα?

[akis73]

Έχει πολλά βίντεο στο youtube.



http://www.youtube.com/results?search_query=autocad+scale+reference&oq=autocad+sca&gs_l=youtube.1.4.0l10.761.3547.0.5447.11.11.0.0.0.0.183.1337.0j11.11.0...0.0...1ac.1.11.youtube.DKTR13RE4-Y



Διαλέγεις αντικείμενο, μετά scale, διαλέγεις base point, μετά γράφεις reference, διαλέγεις 1ο & 2ο σημείο, γράφεις το επιθυμητό μήκος.



Θέλει λίγο εξάσκηση, αλλά αν το κατάλαβεις μετά το κάνεις πολύ εύκολα.

Edited October 1, 2013 at 09:19 μμ by akis73

[agoratos56]

Ναι αλλα βαζω πχ την μεγαλη ευθεια 860 χιλιοστα.



Οι αλλες διαστασεις δεν ειναι τοσο ακριβης σε αλλο σχεδιο το υψος μου φευγει 6 χιλιοστα.

[akis73]

Το σχήμα που παρέθεσες είναι εναίο, δεν υπάρχει δυνατότητα για scale επιλεκτικά, εκτός αν κάνεις explode.



Αν μεγαλώσεις το μήκος της άνω πλευράς λογικό να επηρεάζονται οι άλλες διαστάσεις.



Τι ακριβώς θες να κάνεις με το σχήμα, μου φέρνει σε τομή διακοσμητικής κορνίζας; ή είναι κάτι άλλο;
