AutoCad - 04. Διαχείριση σχεδίων, αρχείων (layouts, viewports, plotting, images)

[Didonis]

.....

Το λογοτυπο εκτυπωνεται κανονικα, οι αλλες ενω φαινονται στο preview δεν εκτυπωνονται.

Καμια ιδεα?

εκτυπώνεις άμεσα ή παράγεις αρχείο PDF και αυτό εκτυπώνεις μετά.

Αν Β μη μένεις στο preview κάνε το PDF και δες αν το δείχνει κανονικά.



Αν Α δεν ξέρω ακόμα

αλλά αν Α με κάθε επιφύλαξη κάνε τις αρχικές φωτογραφίες πιο μικρές σε byte και δοκίμασε το

[cvlengnr]

Πρόβλημα μνήμης κατα την επικοινωνια με τον εκτυπωτη.



Υπάρχει κάποια ρύθμιση που δεν θυμαμαι που ειναι (googlαρε το) η εναλλακτικα αλλαξε ανάλυση στις εικόνες.



PS Γιατι OLE και οχι xref image ?

[thanasis3]

Τι autocad έχεις;

Τυπώνεις από model space ή layout;

[terry]

PS Γιατι OLE και οχι xref image ?





Γιατι ειναι πιο ευκολο οταν θελεις να στο στειλει σε καποιον συναδελφο.





Τι autocad έχεις;

Τυπώνεις από model space ή layout;





2015.

Απο model space εκτυπωνω.

Edited September 7, 2016 at 03:48 μμ by terry

[thanasis3]

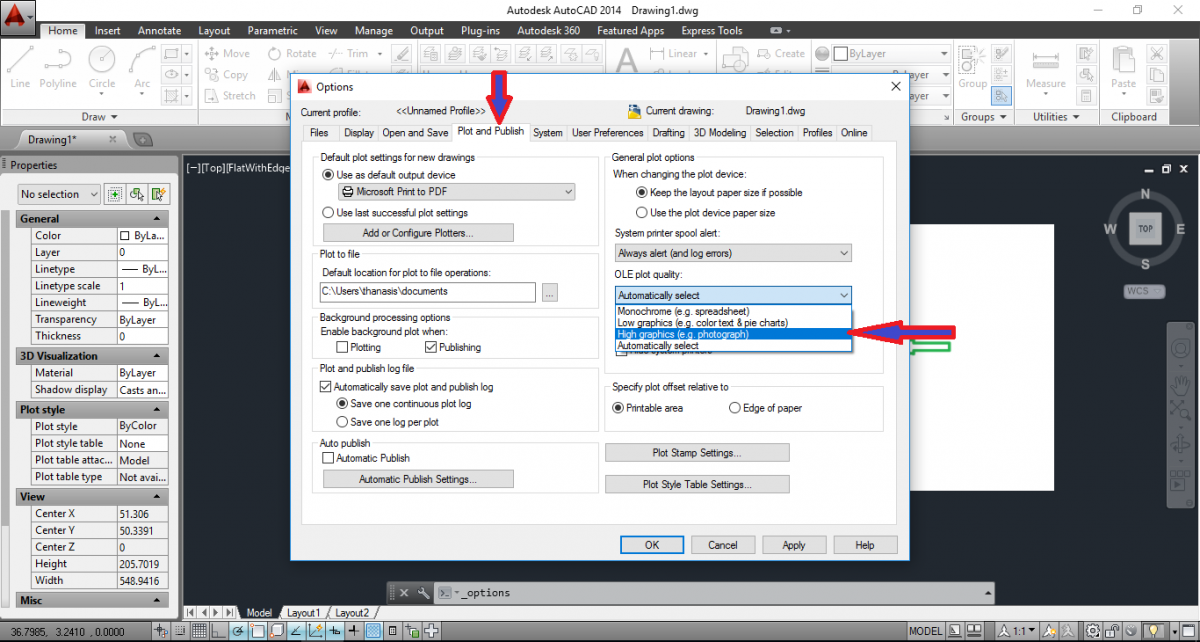

Δοκίμασε να πας στα options του AutoCAD στην καρτέλα "Plot and Publish" και στο OLE Plot quality να επιλέξεις high graphics (photograph).

[terry]

Δε δουλεψε.

Τα εκανα ολα x-ref

[stefanos zervos]

Μην χρησιμοποιείτε OLE, δεν λειτουργούν σωστά (κυρίως κατά την εκτύπωση).

[tassoskatsi]

Καλησπέρα έχω ένα πρόβλημα με την εκτύπωση pdf. Όταν το κάνω xref και πάω να το εκτυπώσω σε κλίμακα 1:50πχ (αφού το έχω κάνει align και το έχω φέρει στις σωστές διαστάσεις) δεν εμφανίζεται στην εκτύπωση του plotter.

Αν το στείλω σε μια Α4 ή Α3 στον απλό εκτυπωτή εμφανίζεται κανονικά στην ίδια κλίμακα.

Καμία ιδέα τι μπορεί να φταίει?

Ευχαριστώ κ των προτέρων.

[slalom]

Insert pdf δεν εχει?



Αλλιως καντο jpg & insert image



Ή δες αν φτανει η μνημη, ανοιξε την ουρα του εκτυπωτη καθως θα στελνεις την εκτυπωση, και τσεκαρε το μεγεθος

Edited November 4, 2016 at 10:23 μμ by slalom

[thanasis3]

Τα pdf έχουν πρόβλημα όταν τα εκτυπώνεις σε ποιότητα >300dpi. Δοκίμασε να τυπώσεις σε 300dpi.
