Ελάχιστη διατομή μεταλλικής δοκού - Στρεπτοκαμπτικός λυγισμός

[Leonardo]

Συμφωνώ! Σωστό επίσης και αυτό με τον έλεγχο για ταλάντωση, ο οποίος ανήκει στην κατηγορία της λειτουργικότητας (ο στρεπτοκαμπτικός όχι) αλλά για τη συγκεκριμένη περίπτωση κάλυψης της δεξαμενής δεν τίθεται θέμα για αυτό και δεν το ανέφερα.



Στρεμπτοκαμπτικός λυγισμός



Καμπτο-στρεπτικός λυγισμος, καλυτερα...



Ευχαριστώ! Αυτό το "lateral" όμως γιατί δεν εμφανίζεται κάπου μέσα στον όρο; Πλάγιο-κάτι δε θα έπρεπε να μεταφράζεται;

[ΑΡΗΣ ΧΑΝΙΑ]

1)Στρεπτικός λυγισμός = torsional buckling ( ο διαμήκης άξονας παραμένει ευθύγραμμος)



2)Στρεπτοκαμπτικός λυγισμός (η διατομή μετά τον λυγισμό παθαίνει στροφή περί το κδ και ταυτόχρονα σε μετατόπιση σε σχέση με τον διαμήκη άξονα)

Διακρίνεται σε

α)Στρεπτοκαμπτικός λύγισμός ή πλευρικός λυγισμός(Lateral Torsional buckling) (δοκών που κάμπτονται περί τον ισχυρό άξονα, όπου εκτρέπεται αρχικώς το θλιβόμενο πέλμα.

β)Στρεπτοκαμπτικός λυγισμός υπό θλίψη (Torsional Flexural Buckling)

γ)Στρεπτοκαμπτικός λυγισμός μελών υπό θλίψη και κάμψη (Torsional Flexural Buckling



ΥΓ. Υπάρχουν και στην σελ 127 του "Σχεδιασμός Δομικών Έργων από Χάλυβα

[jackson]

β)Στρεπτοκαμπτικός λυγισμός υπό θλίψη (Torsional Flexural Buckling)



Υπό μόνο θλίψη ή στρεμπτικός ή καμπτικός λυγισμός μπορεί να συμβεί. Συνδυασμός τους αποκλείεται.

[vagman]

Φίλοι ευχαριστώ

είχα ξεχάσει τον έλεγχο λειτουργικότητας. Φυσικά και δεν μου βγαίνει



σε μη βατά δώματα είναι l/200..

[Leonardo]

Υπό μόνο θλίψη ή στρεμπτικός ή καμπτικός λυγισμός μπορεί να συμβεί. Συνδυασμός τους αποκλείεται.



Γιατί αυτό; Δηλαδή σε μη-συμμετρικές ανοικτές διατομές που υπόκεινται σε θλίψη μόνο, δεν μπορεί να συμβεί flexural torsional buckling, να έχεις μαζί κάμψη και στρέψη του μέλους;

[jackson]

Γιατί αυτό; Δηλαδή σε μη-συμμετρικές ανοικτές διατομές που υπόκεινται σε θλίψη μόνο, δεν μπορεί να συμβεί flexural torsional buckling, να έχεις μαζί κάμψη και στρέψη του μέλους;



Ας δούμε μία μη-συμμετρική ανοικτή διατομή. Έχει 2 τρόπους να αστοχήσει (εξαιρουμένης αστοχίας σε επίπεδο διατομής, δηλ. Α*fy)

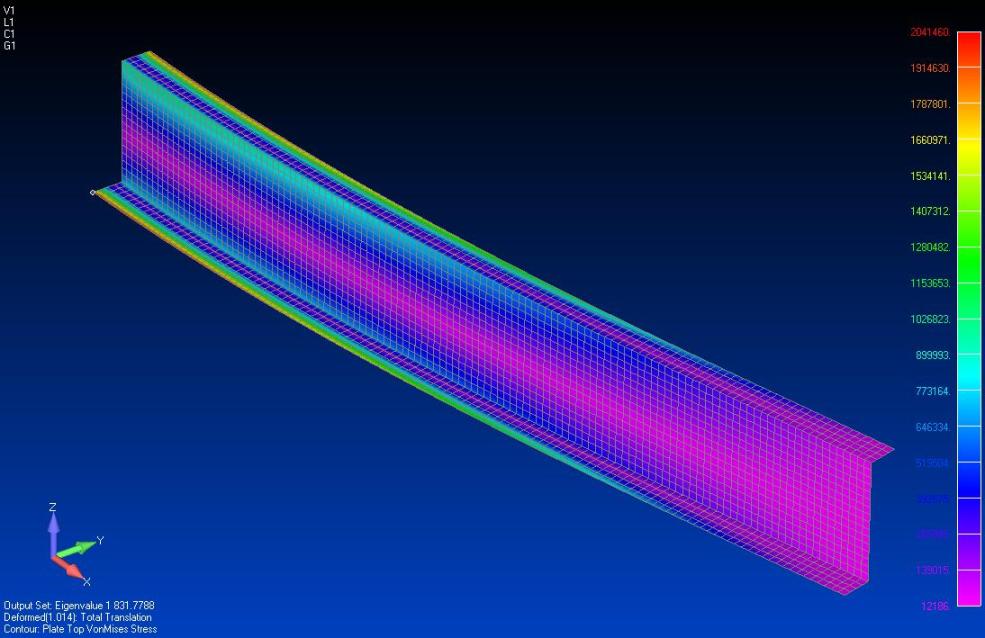

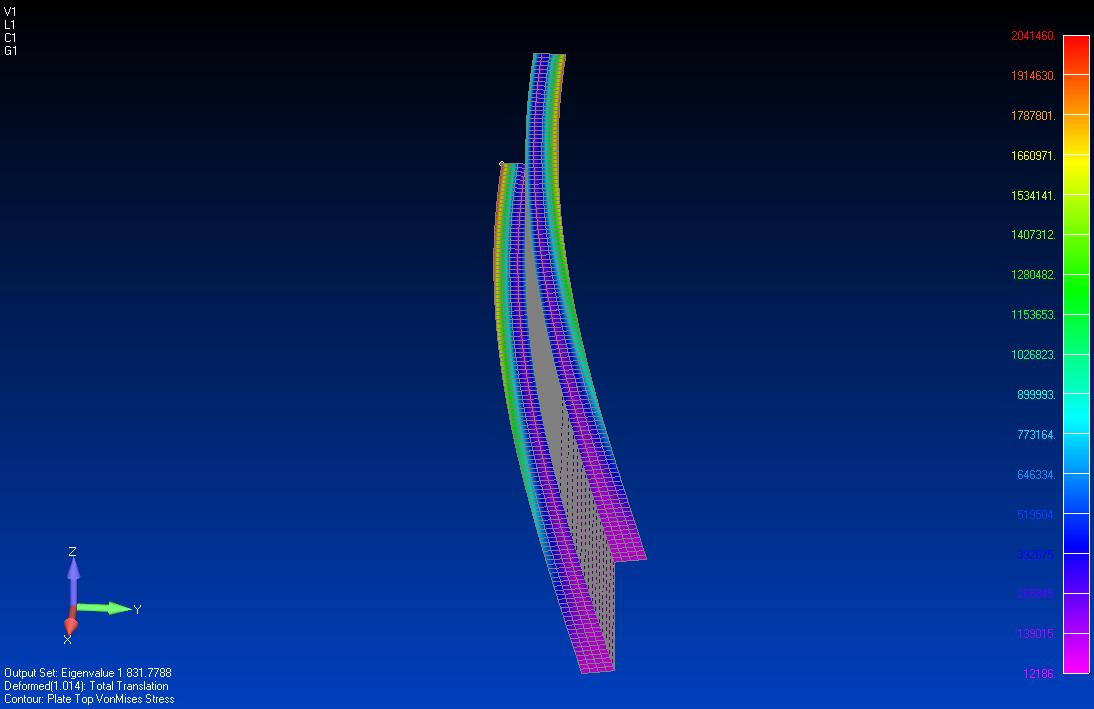

- Καμπτικός λυγισμός, Pcr=830

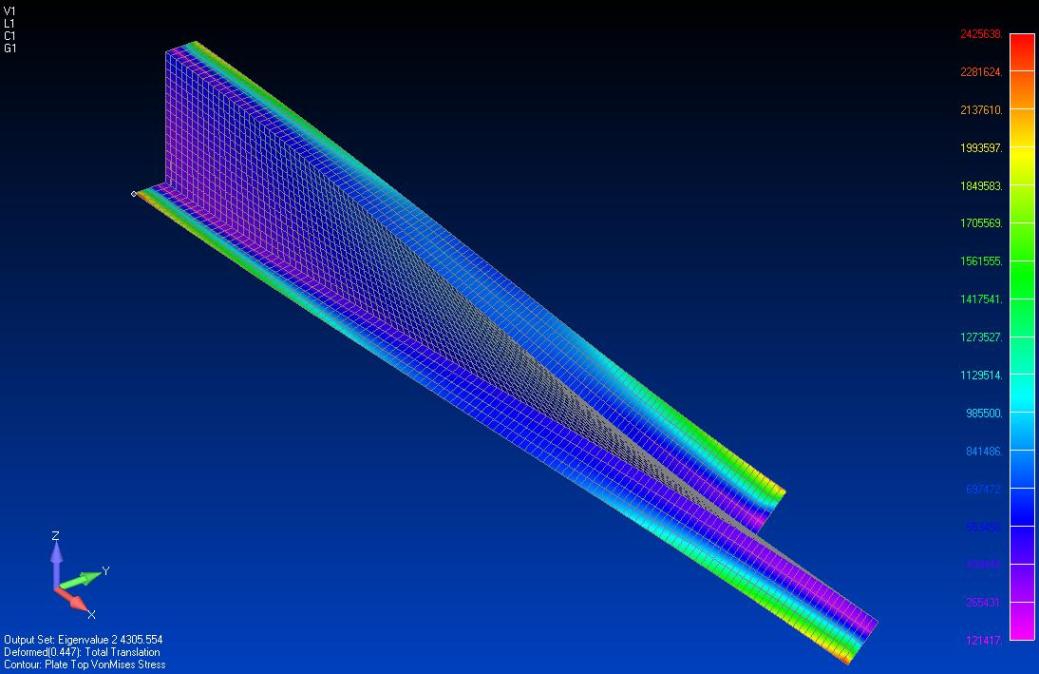

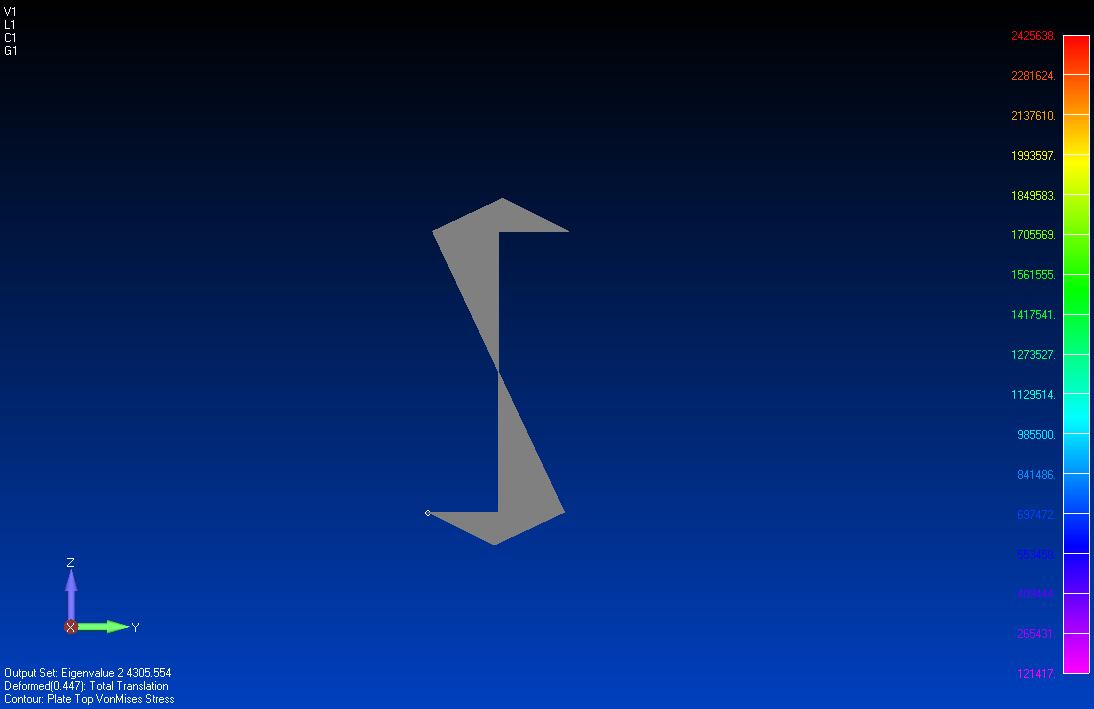

- Στρεπτικός λυγισμός, Pcr=4300



Για να συμβεί κάμψη και στρέψη του μέλους την ίδια στιγμή, πρέπει τα κρίσιμα φορτία να συμπέσουν!!!! Πράγμα αδύνατο, ακόμα κι από μαθηματικής πλευράς!

[belbos]

Υπό μόνο θλίψη ή στρεμπτικός ή καμπτικός λυγισμός μπορεί να συμβεί. Συνδυασμός τους αποκλείεται.



Η έννοια του Στρεπτοκαμπτικoύ λυγισμού υπό θλίψη έχει να κάνει με το πως παραμορφώνεται και άρα αστοχεί η διατομή (ένα φαινόμενο) και όχι ότι αστοχεί ταυτόχρονα σε στρέψη και κάμψη (2 φαινόμενα).

[Leonardo]

Θα συμφωνήσω!



- Καμπτικός λυγισμός, Pcr=830

- Στρεπτικός λυγισμός, Pcr=4300



Για να συμβεί κάμψη και στρέψη του μέλους την ίδια στιγμή, πρέπει τα κρίσιμα φορτία να συμπέσουν!!!!



Έχω την εντύπωση ότι όταν συνυπάρχουν οι δύο παραμορφώσεις η τιμή του κρίσιμου φορτίου είναι διαφορετική από όταν η κάθεμία εμφανίζεται χωριστά!



(Από περιέργεια, δοκίμασε αν έχεις χρόνο και μία Τ διατομή να δούμε τί κρίσιμα φορτία βγάζει συγκριτικά με τη Ζ.)

[jackson]

Μα 1 καταπόνηση έχουμε...όχι 2. Μόνο θλίψη.....ε;



Για τη δοκιμή που λες, έχει νόημα να γίνει για κάποια συγκεκριμένη διατομή, πάχη κλπ. Αλλιώς τι συγκριτικό νόημα έχει.

[xaniared]

Θα συμφωνήσω!







Έχω την εντύπωση ότι όταν συνυπάρχουν οι δύο παραμορφώσεις η τιμή του κρίσιμου φορτίου είναι διαφορετική από όταν η κάθεμία εμφανίζεται χωριστά!



(Από περιέργεια, δοκίμασε αν έχεις χρόνο και μία Τ διατομή να δούμε τί κρίσιμα φορτία βγάζει συγκριτικά με τη Ζ.)



Αν θυμάμαι καλά έλεγχο σε "στρεπτοκαμπτικο" λυγισμό κάνουμε μονο όταν έχουμε και τις αντίστοιχες ropes
