Αρχιτεκτονικός Σχεδιασμός - Πίνακας Κουφωμάτων

[ataktarch]

δεν έχω καταλάβει που και πως ανεβάζω κάποιο σχόλιο,οπότε ελπίζω να μην κάνω κάποια γκάφα.

Θα ήθελα να ρωτήσω πως δείχνουμε τα υαλοστάσια στον πίνακα κουφωμάτων.αν έχει κάποιο συγκεκριμένο συμβολισμό.Εφόσον δε βάζουμε Π1,Π2 κτλ.

ετοιμάζω κατασκευαστικές λεπτομέρειες και θα ήθελα κάποιες λεπτομέρεις πάνω στο θέμα.

ευχαριστώ.



Παρατήρηση: Τα θέματα πρέπει να αναρτώνται στην σωστή θεματική κατηγορία.

Παρακαλώ διαβάστε τους Κανόνες Συμμετοχής του forum.

Ευχαριστώ, achille.

[ss_sk]

Όσες φορές έχω δει ή ασχοληθεί με μελέτες εφαρμογής δεν υπάρχει κάτι συγκεκριμένο - το πολύ-πολύ να "μπει" κάποιο hatch. Εξάλλου η ύπαρξη υαλοστασίου αναφέρεται στην εκάστοτε περιγραφή (τύπος κτλ) και οι διαστάσεις υπάρχουν στο σχέδιο.

[Highlander]

και βέβαια υπάρχει συμβολισμός, το τριγωνάκι που δείχνει το ανοιγόμενο κούφωμα προς τα που ανοίγει κλπ αλλά μη μπλέκεις συμβουλέψου ένα βιβλίο οικοδομικής ή το μάστορα σου να σου πεί πως ακριβώς τα "ονοματίζουνε".

[gio]

Στο σχεδιο όταν δειχνουμε το πινακακι του κουφωματος  αναφερομαστε (πχ σε μπαλκονοπορτα) απο πλακα δαπεδου μεχρι το υψος του κουφωματος ...χωρις να υπολογιζουμε το υψος του δαπεδου που θα μπει; Δηλαδη αν δω ενα σχεδιο που λεει: πλατος:υψος:πρεκι/1,50:2,20:0,00...σημαινει οτι η μπαλκονοπορτα μου τελικα θα ειναι: πλατος 1,50: υψος τελικο του κουφωματος 2,10 (γιατι αφαιρω το δαπεδο 0,10μ);

Δηλαδη περιλαμβανει και το γεμισμα του δαπεδου αυτο που δειχνουμε ως υψος στα αρχ.σχεδια;

[Didonis]

Τελική στάθμη δαπέδου για κλίμακα 1:50

Αν θες κάτι διαφορετικό για ειδικούς λόγους φρόντισε να το μνημονεύεις σε σχετικό υπόμνημα.

[gio]

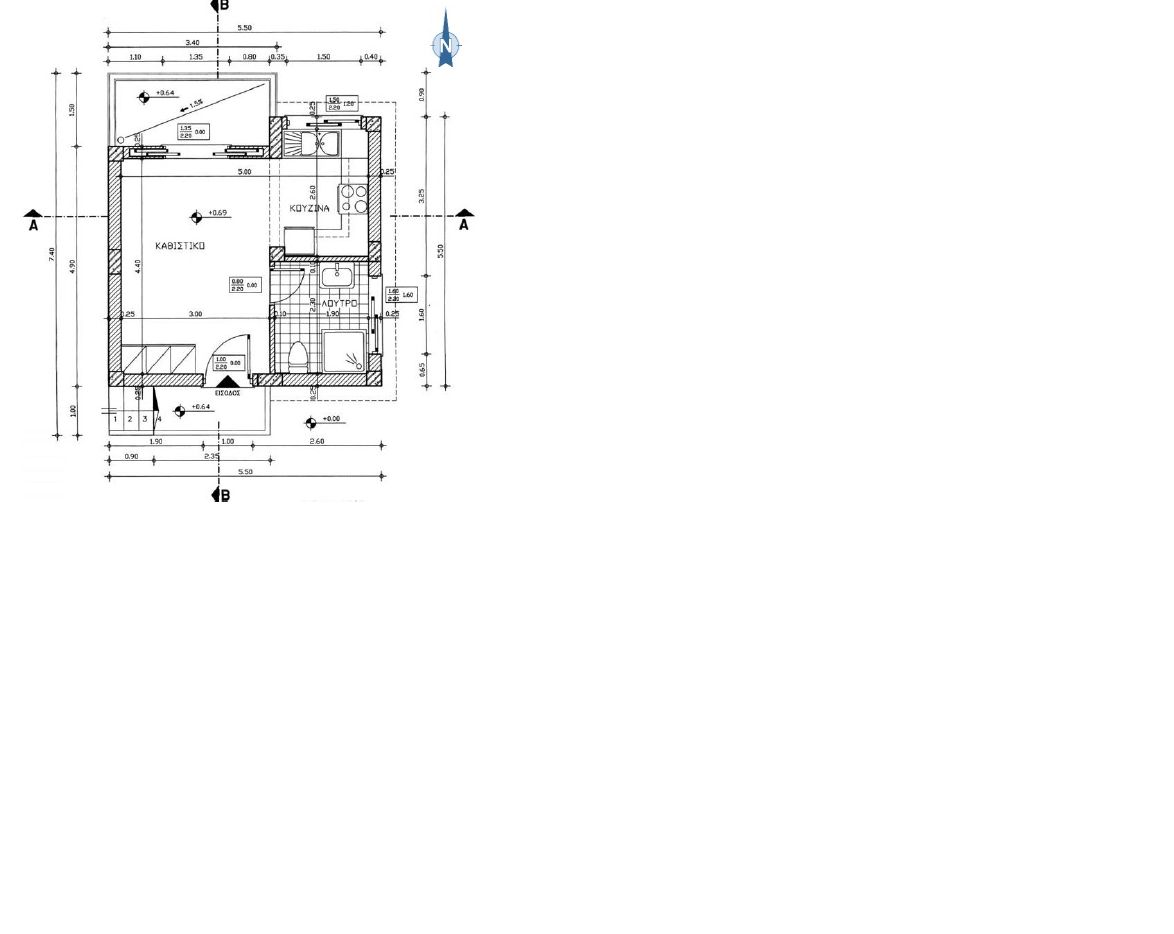

Δηλαδη στα παρακατω

α) εχω μια πορτα-μπαλκονοπορτα

με πλατος 1,30 και

υψος κουφωματος 2,20 (οπου το μηδεν ειναι το πανω μερος του δαπεδου (μαρμαρο,πλακακι κλπ). σωστα;

β) εχω ενα παραθυρο

με πλατος 1,30

καθαρο υψος παραθυρου1,20

και 1,00 υψος τοιχου κατω απο το παραθυρο απο το πανω μερος του δαπεδου (μαρμαρο,πλακακι κλπ) μεχρι την αρχη του παραθυρου. σωστα;


[Didonis]

πολλά βάζεις, δεν χρειάζονται ΄τοσα πολλά. Υπάρχουν και οι όψεις και οι τομές σε ένα κτίριο.



αν βρώ ευκαιρία να φτιάξω κάτι πρόχειρο να το ανεβάσω και σε μορφή dwg οπότε αν σε βολεύει κάτι το κρατάς.



Όλα αυτά όμως δεν είναι αρχιτεκτονικός σχεδιασμός. Είναι σκέτος σχεδιασμός κατόψεων όψεων κλπ... Αφορούν (ενίοτε) την αρχιτεκτονική μελέτη, δεν είναι όμως η αρχιτεκτονική μελέτη.



Το γράφω διότι διάβασα τον τίτλο στην αρχή και μπερδεύτηκα λίγο.

[terry]

Ολα ειναι αναλογα με το υπομνημα.

Οτι γραφεις εκει, οταν εξηγεςι το συμβολισμο σου.



Συνηθως το υψος λαμβανεται απο τη σταθμη μπετο, ωστε να μπορει και ο κτιστης να το κατασκευασει.

Εσυ πρεπει να προβλεψεις που θα παει το πρεκι σου, ωστε απο το τελικο δαπεδο να εχεις το επιθυμητο υψος κουφωματος.

[pallaks]

Απο την τελικη σταθμη μπετο θα μετρησει ο χτιστης οποτε απο εκει ξεκιναν τα υψομετρα.



ΔυναμικαΜεταβαλλομενοΚειμενοΠΑΡΑΘΥΡΩΝ.dwg

ΔυναμικαΜεταβαλλομενοΚειμενοΠΟΡΤΕΣ.dwg

[Architect90]

Καλησπέρα!!! Συνάδελφοι έχω την εξής απορία... Για σχεδιασμό ανοίγματος με ρολό, στο πινακάκι της άδειας αναγράφεται το συνολικό άνοιγμα με το ρολό πχ 2.40 και οχι 2.20 ή 2.20; Αν αυτο κλειστεί με γυψοσανίδα αναγράφουμε το 2.20; Σκέφτομαι στην περίπτωση αντικαταστασης μετά κουφώματος στο ίδιο άνοιγμα και δεν τοποθετηθεί ρολό θα έχουμε ένα άνοιγμα 2.40...

Edited Μάιος 16 , 2020 by Architect90
