geodou Δημοσιεύτηκε September 30, 2010 at 06:25 μμ Συγγραφέας Δημοσιεύτηκε September 30, 2010 at 06:25 μμ Alex το κατάλαβα αυτό που λές. Από συγκρίσεις με τα διαγράμματα διαστασιολόγησης του SCADA διαπίστωσα το εξής: Αν ορίσω στο SAP ορθογωνική διατομή και σύνδεση κεντρική με πλάκα (όπως στο watch & learn) παίρνω διαγράμματα ακριβώς ίδια με τα διαστασιολόγησης του SCADA. Με μικρές διαφορές κυρίως στη ροπή στο μέσον των δοκών. Αυτό βέβαια οφείλεται στον τρόπο κατανομής των δυνάμεων (πεππερασμένα SAP γραμμικά τρίγωνα - τραπέζια SCADA). Λογικά μπορείς να οπλίσεις βάση αυτά τα διαγράμματα. Υπολογίζοντας πάντα το συνεργαζόμενο πλάτος (όπου αυτό απαιτείται, γιατί στις στηρίξεις η δοκός συνήθως δουλεύει ως ορθογωνική). Όλα αυτά τα ξεκίνησα γιατί έχω γράψει ένα script σε VB στο excel που διαβάζει τις δυνάμεις από το SAP και κάνει διαστασιολόγηση στις δοκούς. Μόλις το ολοκληρώσω θα το ανεβάσω στο site με οδηγίες για να το δουλεύουμε. Για κάθε δοκό δημιουργώ μια database με τα εντατικά στοιχεία και μετά σε ενα userform γίνονται όλοι οι έλεγχοι και η καταχώρηση των οπλισμών. Απλά θέλω να ελέγξω καλά τα αποτελέσματα πρίν το ανεβάσω. Όταν το δείτε και το δουλέψετε και εσείς θα δούμε όλα τα σχόλια και θα προχωρήσω και στα υποστυλώματα, τοιχεία και θεμελιώσεις. Αν θες να δείς τη μέχρι τώρα δουλειά μπορώ να στο στείλω με mail. 1

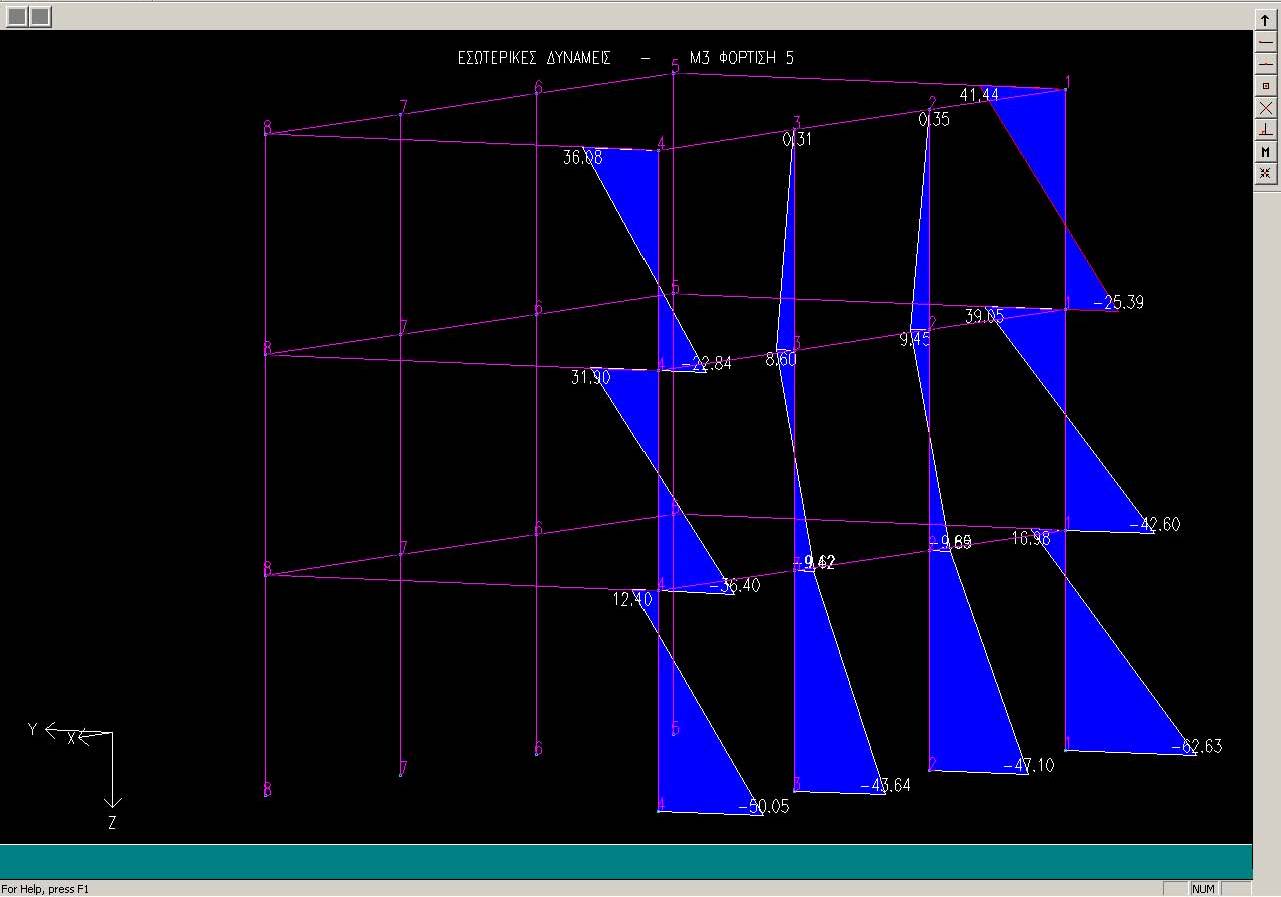

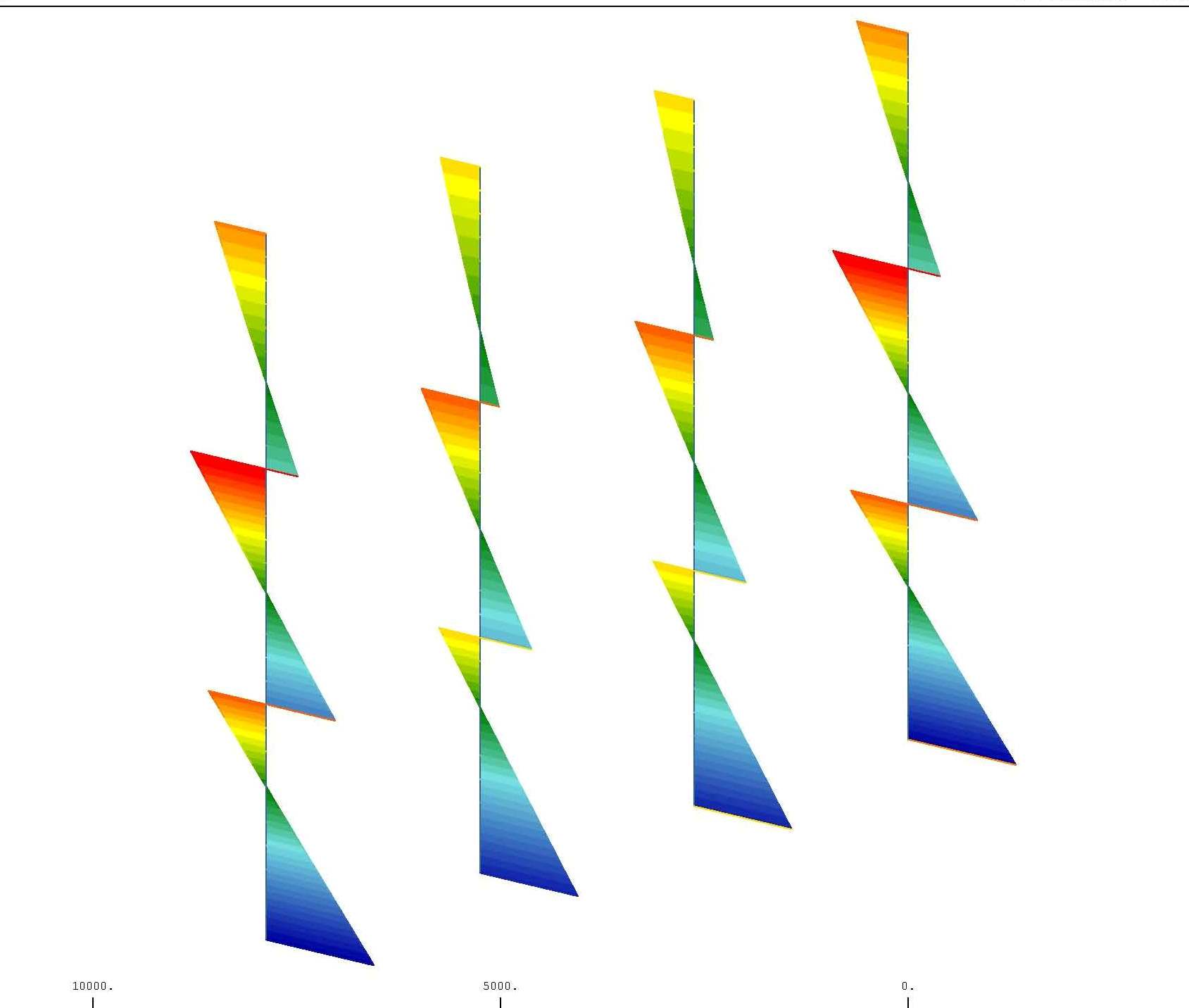

jackson Δημοσιεύτηκε October 1, 2010 at 11:00 πμ Δημοσιεύτηκε October 1, 2010 at 11:00 πμ Δες Αλέξη... Διαφορά ιδιοπεριόδων με απομειωμένες και στο Sofistik Νext=0.644 Sofistik=0.43 Δες και διαγράμματα ροπών...τη μορφή τους. Χαώδη διαφορά...
AlexisPap Δημοσιεύτηκε October 2, 2010 at 06:14 μμ Δημοσιεύτηκε October 2, 2010 at 06:14 μμ jackson, δεν διαφωνώ ότι υπάρχουν περιπτώσεις στις οποίες η συνεκτίμηση της δυσκαμψίας της πλάκας είναι αναγκαία. Δεν χρειάζεται να πάμε πολύ μακρυά, το κάνουμε υποχρεωτικά στις μυκητοειδείς πλάκες. Όμως στην τυπική οικοδομή, που έχει πολλά πλαίσια και επάρκεια τοιχείων, η συνεισφορά των πλακών στην δυσκαμψία δεν είναι μεγάλη και είναι λογικό (και προς την μεριά της ασφαλείας) να την αγνοούμε. Αν πρέπει να λάβουμε υπόψη την δυσκαμψία των πλακών υπάρχουν πολλοί τρόποι για να το κάνουμε. Ένας από αυτούς -πολύ καλός ομολογουμένως- είναι η προσομοίωση όλης της πλάκας. Ωστόσο θέλει πολύ προσοχή για τους λόγους που ανέφερα στα προηγούμενα μηνύματα και, φυσικά, δεν είναι φάρμακο "δια πάσαν νόσον και πάσα μαλ ακία*". geodou, πολύ ενδιαφέρον αυτό που κάνεις. Θα ήταν βέβαια πολύ χρήσιμο να δουλεύει ασχέτως αν προσομοιώνεται ή όχι η πλάκα στο μοντέλο (αν και φυσικά τα στοιχεία δοκού είναι πολύ περισσότερα σε αυτή την περίπτωση). Σε ότι αφορά το θέμα της προσομοίωσης κατάλαβες τον προβληματισμό μου... Η γνώμη μου είναι ότι κάθε σύνθετο μοντέλο θα πρέπει να ελέγχεται ως προς την αξιοπιστία του (ακόμη και η κεντρική σύνδεση αλλοιώνει σε κάποιο βαθμό τα διαγράμματα των εντατικών μεγεθών). * Ωραίο το αυτόματο σύστημα ευπρεπισμού του λεξιλογίου, αλλά να μην λογοκρίνουμε και τα Αγιογραφικά χωρία...
frightnight Δημοσιεύτηκε October 6, 2010 at 12:13 μμ Δημοσιεύτηκε October 6, 2010 at 12:13 μμ Το βιβλίο "Τεχνικές προγραματισμού & χρήση λογισμικού Η/Υ στις κατασκευές" του Σέξτου και Κατσάνου περιγράφει αυτό που προσπαθεί να κάνει ο geodou και το sap2000 oapi.
geodou Δημοσιεύτηκε October 10, 2010 at 03:33 μμ Συγγραφέας Δημοσιεύτηκε October 10, 2010 at 03:33 μμ Useful tip frightnight. Το βρήκα στο internet. Τεράστιο βιβλίο με πολύ πράγμα μέσα.
mariahar Δημοσιεύτηκε August 17, 2011 at 12:47 μμ Δημοσιεύτηκε August 17, 2011 at 12:47 μμ Ενώ έχω σχεδιάσει το φορέα και προσθέσει σχεδόν τα πάντα προσπαθώ να βάλω στηρίξεις αλλά δεν μου τις εμφανίζει. Στο αρχείο .$2k είναι κανονικά περασμένες αλλά στο γραφικό περιβάλλον δεν εμφανίζονται. Τι μπορεί να φταίει??
stpetrid Δημοσιεύτηκε August 19, 2011 at 10:17 πμ Δημοσιεύτηκε August 19, 2011 at 10:17 πμ Κάπου θα δείς ένα εικονίδιο με ένα χαρακτηριστικό "τικ" μέσα σε ένα τετραγωνάκι. Δες μήπως δεν έχεις επιλέξει τα restraints.
nikolas_civil Δημοσιεύτηκε January 22, 2012 at 10:05 μμ Δημοσιεύτηκε January 22, 2012 at 10:05 μμ (edited) Δύο ερωτησούλες για το Sap... Πως τροποποιούμε τις δυσκαμψίες για ρηγματωμένη διατομή? Από το property modifiers? Και κάτι ακόμα, η κατανομή του φορτίου της πλάκας στους δοκούς γίνεται αυτόματα ή πρέπει να κάνω mesh την πλάκα? Edited January 22, 2012 at 10:18 μμ by nikolas_civil
statik Δημοσιεύτηκε February 6, 2012 at 12:38 μμ Δημοσιεύτηκε February 6, 2012 at 12:38 μμ Ξερει κανεις που και πως μπαινει η περισφυξη ή ο εγκαρσιος (συνδετήρες) οπλισμος στο sap2000?
statik Δημοσιεύτηκε February 6, 2012 at 12:45 μμ Δημοσιεύτηκε February 6, 2012 at 12:45 μμ Παράθεση πως τροποποιούμε τις δυσκαμψίες για ρηγματωμένη διατομή? Από το property modifiers? Ναι, στο Μ3, για δοκο πχ Ι=0.8Ι θα βάλεις 0.8 στο Μoment...axis3 Παράθεση Και κάτι ακόμα, η κατανομή του φορτίου της πλάκας στους δοκούς γίνεται αυτόματα ή πρέπει να κάνω mesh την πλάκα? Η βάζεις αβαρή την πλάκα, υπολογίζεις το βάρος και το κανεμεις ΕΣΥ στις δοκούς ως εξωτερικό κανανεμημενο φορτίο ή βάζεις πλάκα με πεπερασμενα στοιχεια και το κατανεμει μονο του
