Απαιτούμενο πάχος υποστυλωμάτων-τοιχείων

[Χ Επισκέπτης 1]

sundance

Τοιχώματα πάχους μεγαλύτερου από 30cm δε θα δεις αλλά τοιχώματα με "δόντια" και κρυφοκολώνες διατομής 50/50 που μόνο "κρυφο-" δεν είναι, θα δεις σ' όλα τα έργα της Θεσσαλονίκης τουλάχιστον.

[acnt]

Xάρη, σοβαροί μηχανικοί κάνουν αυτό που λές. Δηλαδή ένα σκέλος 100/25 τι οποίο καταλήγει σε 40/40 ή 50/50. Και εκεί οι αρχιτέκτονες φωνάζουν όμως... Και να πώ και κάτι άλλο: τέτοιες διατομές θέλουν 3 κρυφοκολόνες. μια 20/45 στο άκρο του τοιχίου και μία 45/45+20/45 αλληλοεμλεκόμενες σε κάτοψη. Μπαίνουν;

[jimis9497]

Χάρη έχεις απόλυτο δίκιο για τις κρυφοκολώνες και τα δόντια.

Δεν υπάρχει περίπτωση να περάσεις μελέτη χωρίς αυτά. Ειδικά

στον Εύοσμο ο εκεί ελεγκτής είναι πορωμένος (και καλά κάνει)

με το αντικείμενο.

[sundance]

sundance

Τοιχώματα πάχους μεγαλύτερου από 30cm δε θα δεις αλλά τοιχώματα με "δόντια" και κρυφοκολώνες διατομής 50/50 που μόνο "κρυφο-" δεν είναι, θα δεις σ' όλα τα έργα της Θεσσαλονίκης τουλάχιστον.



Τρικαλα τα πραγματα ειναι διαφορετικα...

[Chris_p]

Συνάδελφοι, σύμφωνα με την παρ. 18.3.5 εδάφιο α του ΕΚΩΣ 2000 προβλέπονται κάποιες απαιτήσεις γιά τις αγκυρώσεις όπου προβλέπεται και η τήρηση του lb,min και υπάρχουν και σχετικά σκίτσα που αναφέρονται στο εδάφιο αυτό. Αυτά όμως γίνονται εφ΄ όσον είναι κατασκευαστικά δυνατόν.

Στο εδάφιο β προβλέπει τι γίνεται όταν δεν μπορούν να τηρηθούν τα παραπάνω, χωρίς να θέτει περιορισμούς πλην του υπολογισμού του μήκους αγκύρωσης μετά τα 5Φ.

[sundance]

και στο εδαφιο β επιβαλλεται η τηρηση του Lb,min

[Chihor]

Συνάδελφε, η φράση '' εφόσον είναι κατασκευαστικά δυνατό'' του εδαφίου α της παραγράφου 18.3.5 μάλλον αναφέρεται στο αν μπορεί να συνεχιστούν οι οπλισμοί στο επόμενο άνοιγμα. Η τήρηση του Lb,min απαιτείται έτσι κι αλλιώς, όπως εξάλλου φαίνεται ξεκάθαρα και στα σχήματα των σχολίων της ίδιας παραγράφου.

[ilias]

μπορει να εχουμε φ14 οποτε απαιτειται 40 εκατοστα παχος τοιχωματος…?

εγω παντως βαρια μεχρι 30 εκατοστα βλεπω τοιχωμα.

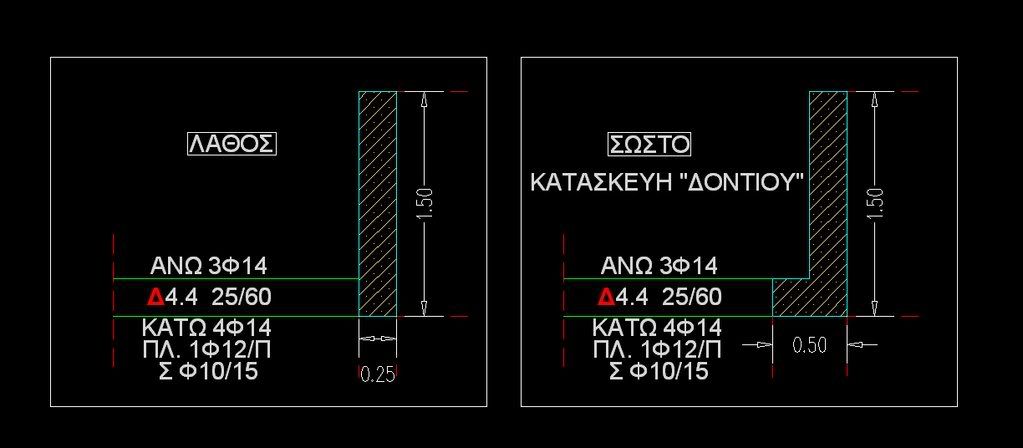

sundance συνήθως γίνεται αυτό που είπαν ο Άρης και ο Χάρης, "δόντι" δηλαδή, οπότε δεν υπαρχει απαίτηση όλο το τοιχώμα να έχει πάχος 0.40 cm ή 0.50 cm.

Κάνοντας λοιπόν το "δόντι", στο σημείο αγκύρωσης έχεις τελικά το απαιτούμενο μήκος.



[ΑΡΗΣ ΧΑΝΙΑ]

sundance

Τοιχώματα πάχους μεγαλύτερου από 30cm δε θα δεις αλλά τοιχώματα με "δόντια" και κρυφοκολώνες διατομής 50/50 που μόνο "κρυφο-" δεν είναι, θα δεις σ' όλα τα έργα της Θεσσαλονίκης τουλάχιστον.



Εμένα με προβληματίζει αυτή η διαφορά στις δύο κρυφοκολώνες.

Πάντως και εγώ πάντα κάνω δόντια.



ilia μπράβο που έστειλες σκίτσο. Μεγάλη βελτίωση της δουλειάς μας αν εφαρμοστεί σε όλες τις μελέτες το lbmin



Xάρη, σοβαροί μηχανικοί κάνουν αυτό που λές. Δηλαδή ένα σκέλος 100/25 τι οποίο καταλήγει σε 40/40 ή 50/50. Και εκεί οι αρχιτέκτονες φωνάζουν όμως... Και να πώ και κάτι άλλο: τέτοιες διατομές θέλουν 3 κρυφοκολόνες. μια 20/45 στο άκρο του τοιχίου και μία 45/45+20/45 αλληλοεμλεκόμενες σε κάτοψη. Μπαίνουν;.

Μπαίνουν. Πως λειτουργούν όμως?

[acnt]

Πως λειτουργούν όμως?

Tί εννοείς;
