Υπολογισμός ισχύος αντλίας

[NIKOS ASTROS]

Καλησπέρες!!

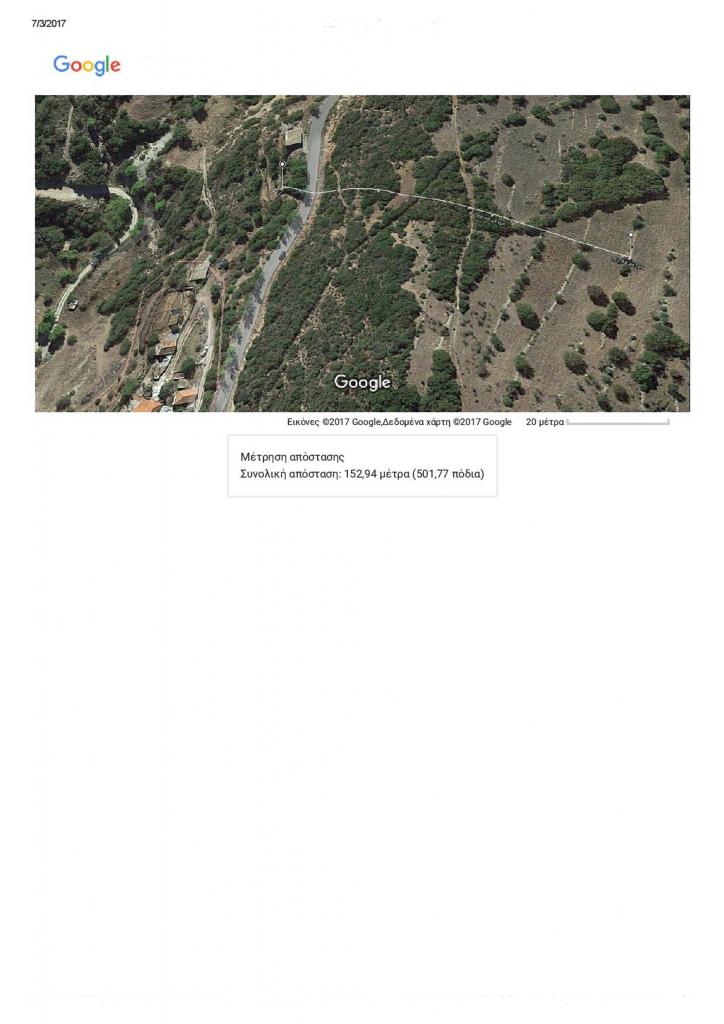

Για να μεταφέρω νερό για πότισμα από μια δεξαμενή σε κάποια άλλη η οποία απέχει απo την πρώτη 150 μετρά με κλίση εδάφους 25-30% πως υπολογίζω την διατομή του αγωγού και  την ισχύς της αντλίας ώστε να μου γεμίζει μια δεξαμενή του τόνου σε 30 min? Φυσικά ψάχνω την πιο οικονομική λύση γιαυτό πήγα στα 30min/1000ltr.

[akaliak]

Θέλεις δηλαδή παροχή 2000 λίτρα την ώρα. 30% κλίση στα 150 m μας δίνει υψομετρική διαφορά 45m που αντιστοιχεί σε πίεση 45mΣΥ. Για 150 m σωλήνα χαλκού φ35 (εσωτερική διάμετρος 32mm) υπολογίζεται (χρησιμοποίησα την εφαρμογή colebrook για android) πτώση πιεσης 3.41mΣΥ, για παροχή 2000 Lt/h.



Άρα πρέπει να επιλέξεις μία αντλία που για παροχή 2000lt/h να έχει μανονετρικο 48.41mΣΥ (4.8-4.9 bar).



Κάτι σαν κι αυτή: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=9935&category_id=625&manufacturer_id=0&option=com_virtuemart&ref=bestprice.gr&redirected=1&Itemid=29



Sent from my Redmi Note 3 using Tapatalk

Edited Μάρτιος 7 , 2017 by akaliak

[NIKOS ASTROS]

Θέλεις δηλαδή παροχή 2000 λίτρα την ώρα. 30% κλίση στα 150 m μας δίνει υψομετρική διαφορά 45m που αντιστοιχεί σε πίεση 45mΣΥ. Για 150 m σωλήνα χαλκού φ35 (εσωτερική διάμετρος 32mm) υπολογίζεται (χρησιμοποίησα την εφαρμογή colebrook για android) πτώση πιεσης 3.41mΣΥ, για παροχή 2000 Lt/h.



Άρα πρέπει να επιλέξεις μία αντλία που για παροχή 2000lt/h να έχει μανονετρικο 48.41mΣΥ (4.8-4.9 bar).



Κάτι σαν κι αυτή: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=9935&category_id=625&manufacturer_id=0&option=com_virtuemart&ref=bestprice.gr&redirected=1&Itemid=29



Sent from my Redmi Note 3 using Tapatalk



45 μέτρα υψομετρική διαφορά μαζί με τις απώλειες???

[NIKOS ASTROS]

45 μέτρα υψομετρική διαφορά μαζί με τις απώλειες???   Σαν μικρή μου φαίνεται.

[akaliak]

Η συνολική πίεση που πρέπει να υπερνικήσει η αντλία είναι 48.41mΣΥ, για να δώσει παροχή 2000 lt/h, σε σωλήνα φ35.



Οι απώλειες χωρίς την υψομετρική διαφορά υπολογίστηκαν 3.41mΣΥ.



Sent from my Redmi Note 3 using Tapatalk

Edited Μάρτιος 7 , 2017 by akaliak

[NIKOS ASTROS]

Η συνολική πίεση που πρέπει να υπερνικήσει η αντλία είναι 48.41mΣΥ, για να δώσει παροχή 2000 lt/h, σε σωλήνα φ35.



Οι απώλειες χωρίς την υψομετρική διαφορά υπολογίστηκαν 3.41mΣΥ.



Sent from my Redmi Note 3 using Tapatalk

H Αντλία με τα χαρακτηριστικά που έστειλες στον link μας κάνει? Η αντλία θα τοποθετηθεί φαντάζομαι στην πρώτη δεξαμενή σωστά?

Edited Μάρτιος 7 , 2017 by NIKOS ASTROS

[panos-vicious]

Καλή η εφαρμογή,

[akaliak]

H Αντλία με τα χαρακτηριστικά που έστειλες στον link μας κάνει? Η αντλία θα τοποθετηθεί φαντάζομαι στην πρώτη δεξαμενή σωστά?

Ναι.



Sent from my Redmi Note 3 using Tapatalk

[NIKOS ASTROS]

Σας ευχαριστώ πολύ!!!! Μια άλλη ερώτηση, το εμπόδιο του δρόμου για να περάσω απέναντι πως ξεπερνιέται? Εναέρια ή υπόγεια όδευση αγωγού? Επίσης επειδή εκεί δεν υπάρχει ρευματοδότηση τριφασική μπορώ να χρησιμοποιήσω στα ίδια Kw βενζινοκινητηρα ή Ντιζελοκινητηρα ή θέλει μεγαλύτερη ισχύος?

Edited Μάρτιος 8 , 2017 by NIKOS ASTROS

[akaliak]

Φαντάζομαι με υπόγεια όδευση αγωγού. Δες εδώ για βενζινοκίνητη αντλία.



https://www.kentrovidas.gr/showprod.php?id=5093#texnika



Οι αντλίες αυτές υπερεπαρκούν γιατί εσύ θέλεις μικρή παροχή και υψηλό μανομετρικό. Με αυτές που βλέπω ότι υππαρχουν στο εμπόριο, από το λίγο που έψαξα, θα πετύχεις μεγαλύτερλη παροχή από τα 2000lt/h που θέλεις.
