Υπολογισμός ισχύος αντλίας

[NIKOS ASTROS]

Παραθέτω δύο επιλογές σε wilo, σύμφωνα με το wilo-select που φαίνεται πως γίνεται η επιλογή με βάση τις καμπύλες καθώς και το πραγματικό σημείο λειτορυγίας:



COE-2_EMHIL_306-EM.pdf



COE-2_EMHIL_506-EM.pdf

Τις καμπύλες τις βλέπω αλλά δεν  έχω την κατάλληλη γνώση να τις αξιολογήσω, θα ήθελα λίγο την βοήθεια σας.

[akaliak]

Βλέπεις το σημείο Α1 είναι το ζητούμενο. Αυτό πρέπει να είναι εντός του εμβαδού που ορίζει η καμπύλη, αλλιώς αν βγαίνει έξω η αντλία δεν επαρκεί. Υπάρχει λοιπόν μία άλλη καμπύλη, παραβολική, που περνάει από την αρχή των αξόνων και το σημείο Α1 και λέγεται καμπύλη δικτύου. Το σημείο τομής της καμπύλης δικτύου και της καμπύλης της αντλίας μας δίνει το πραγματικό σημείο λειτουργίας. Αυτό το κάνει εδώ για εμάς το wilο select. Δηλαδή αν βάλεις την αντλία αυτή στην εγκατάστασή σου θα δεις τι παροχή και τι μανομετρικό θα έχεις στην πραγματικότητα.

Sent from my Redmi Note 3 using Tapatalk

Edited Μάρτιος 10 , 2017 by akaliak

[NIKOS ASTROS]

Βλέπεις το σημείο Α1.......



Sent from my Redmi Note 3 using Tapatalk

Αρα για αυτές που δεν έχουμε καμπύλες  θα πρέπει να πάμε σε μια πχ με διπλάσιο μανομετρικο για να ειμαστε σίγουροι οτι θα μας κάνει δουλειά?



Το πινακάκι αυτό τι ακριβώς προσδιορίζει?



ΚΥΒΙΚΑ: 0        0,6    1,2       1,8        3        4,8

ΜΕΤΡΑ: 46  40   37     33    27     21



ότι πετάει στα 21 μέτρα ανύψωση 4,8 κυβικά την ώρα?

[akaliak]

Αυτό το πινακακι δείχνει κάποια σημεία της καμπύλης. Όπως είπες δινει παροχή 4.8 κυβικά την ώρα, με μανομετρικο (πίεση δηλαδή) 21m υδάτινης στήλης.



Αν την βαλεις στη δική σου εγκαταστάση δεν θα σου δώσει καθολου παροχή, αφού έχει στα 45m 0 κυβικά.



Sent from my Redmi Note 3 using Tapatalk

Edited Μάρτιος 10 , 2017 by akaliak

[NIKOS ASTROS]

Αυτό το πινακακι δείχνει κάποια σημεία της καμπύλης. Όπως είπες δινει παροχή 4.8 κυβικά την ώρα, με μανομετρικο (πίεση δηλαδή) 21m υδάτινης στήλης.



Αν την βαλεις στη δική σου εγκαταστάση δεν θα σου δώσει καθολου παροχή, αφού έχει στα 45m 0 κυβικά.



Sent from my Redmi Note 3 using Tapatalk

Mου αρεσει που τους εδωσα στοιχεια μεταφορα νερου στα 150 μετρα με κλιση 30%.....

[project.breeze]

Mου αρεσει που τους εδωσα στοιχεια μεταφορα νερου στα 150 μετρα με κλιση 30%.....



Έλα μωρέ πώς κάνεις έτσι; Αυτή είχαν σε στοκ

[NIKOS ASTROS]

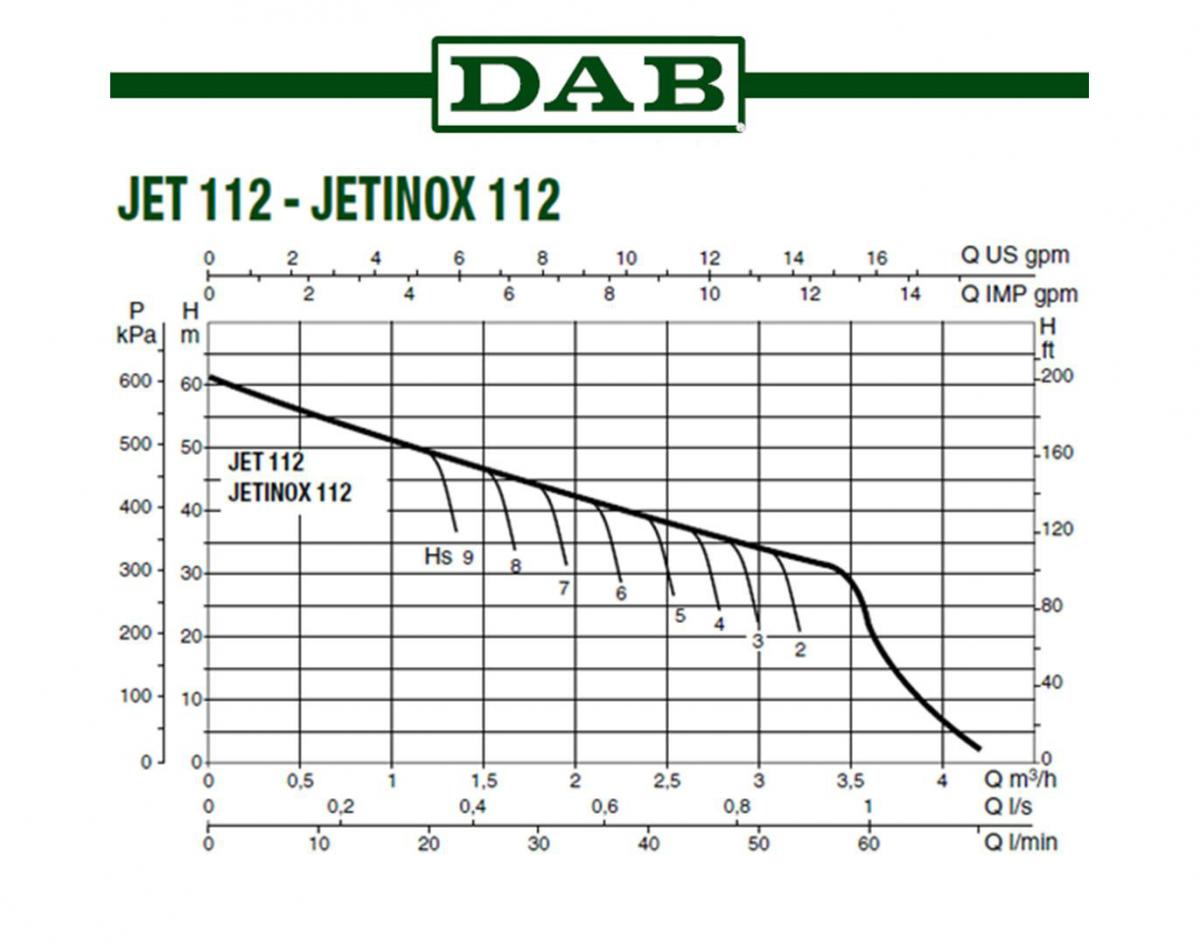

Αυτή εδώ μου δίνει 1 κυβικό στα 50 μέτρα μανομετρικό?

[NIKOS ASTROS]



Τι λέτε αυτή εδώ μου κάνει: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=4211&category_id=232&keyword=jet+%25CE%25B1%25CE%25BD%25CF%2584%25CE%25BB%25CE%25AF%25CE%25B1&redirected=1&option=com_virtuemart&Itemid=29

[akaliak]

Αυτή εδώ μου δίνει 1 κυβικό στα 50 μέτρα μανομετρικό?

Έτσι δείχνει...



Sent from my Redmi Note 3 using Tapatalk

[akaliak]

Τι λέτε αυτή εδώ μου κάνει: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=4211&category_id=232&keyword=jet+%25CE%25B1%25CE%25BD%25CF%2584%25CE%25BB%25CE%25AF%25CE%25B1&redirected=1&option=com_virtuemart&Itemid=29

Δεν δίνει πολλά στοιχεία, αλλά συνήθως εννοεί το μέγιστη μανομετρικο για παροχή μηδέν και την μέγιστη παροχή για το χαμηλότερο μανομετρικο. Αν δεν δούμε καμπύλη δεν μπορούμε να κρίνουμε. Αλλά με μία πρώτη ματια νομίζω πως δεν σου κάνει...



Sent from my Redmi Note 3 using Tapatalk
