Υπολογισμός ισχύος αντλίας

[NIKOS ASTROS]



Μια άλλη ωραία ιδέα είναι παίρνεις μια 3φασική αντλία και την συνδέεις σε μονοφασικό ρυθμιστή στροφών inverter (~200€) το οποίο όμως δίνει 3φασική έξοδο.



Έτσι μπορείς να παίξεις με τις στροφές της αντλίας ώστε να πετύχεις ακριβώς αυτό που θέλεις σε πίεση/παροχή.



Βέβαια πρέπει να ξέρεις τι κάνεις και μια αντλία που είναι σχεδιασμένη για 10 bar και 3000 RPM μην την πας στα 12.000 RPM και 100 bar



Καλή ιδεα αλλά ανεβάζει το κόστος και σε αυτή την περίπτωση πας και σε βενζινοπετραιοκινητη. Αλήθεια από την εμπειρία σας ποιες κρατάνε ποιο πολλά χρόνια, οι ηλεκτρικές?

[NIKOS ASTROS]

Η AJm150H βλέπω



Αυτη εδω ειναι: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=2787&category_id=82&manufacturer_id=0&option=com_virtuemart&ref=bestprice.gr&redirected=1&Itemid=29

[NIKOS ASTROS]

Δίνει 35 l/min = 2,1 m3/h για μανομετρικό 50m.



To 2,1 ορίζεται από το σημείο τομής της μπλε και κόκκινης καμπύλης για αυτή την αντλία, είναι το μέγιστό της? Για τι χει 3 καμπύλες ανά μονύελο (κόκκινη, μπλέ, μαύρη) τι ορίζει ή κάθε μια από αυτές?

[panos-vicious]

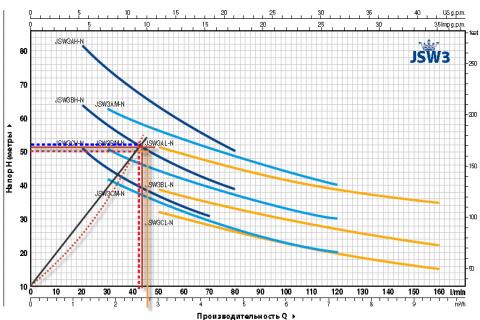

Στο σημείο τομής το δύο καμπυλών έχεις το "σημείο λειτουργίας". Φέρνεις κάθετες στους δύο άξονες του διαγράμματος και βρίσκεις μανομετρικό και παροχή αυτού του σημείου. Πιθανόν να είναι διαφορετικά (λίγο) του ζητούμενου. Π.χ. ζητάς 50m και 2,50 m3/h και φέροντας τις κάθετες από το σημείο τομής βρίσκεις 51m και 2,60 m3/h (καφέ γραμμές) ή επιλέγεις -αν ξέρεις ότι το μανομετρικό είναι 50m ακριβώς- ένα κοντινό σημείο που δίνει παροχή 2,75m3/h (=45,83 = 46 l/min περίπου, πορτοκαλί κάθετες) στα 50m. Αυτό θα γεμίζει την  δεξαμενή σε 54,5 min. Δες το συνημμένο.



Αν σου δίνει τρεις καμπύλες ανά αντλία (στο ίδιο διάγραμμα) είναι για τρεις ταχύτητες. Οι διαφορετικού χρώματος γραμμές που λες, εμένα μου κάνουν για διαφορετικά μοντέλα, καθώς έχουν άλλη ονομασία.

Edited Μάρτιος 11 , 2017 by panos-vicious

[Panos09]

Καλή ιδεα αλλά ανεβάζει το κόστος και σε αυτή την περίπτωση πας και σε βενζινοπετραιοκινητη. Αλήθεια από την εμπειρία σας ποιες κρατάνε ποιο πολλά χρόνια, οι ηλεκτρικές?



Εννοείτε οι ηλεκτρικές. Ρεύμα και δουλεύουν για πάντα. Οι άλλες έχουν κινητήρες = βενζίνη, λάδια, φίλτρα, συντήρηση, μπουζιά, βλάβες, κλπ.



Αν έχεις ρεύμα βάζεις μοτέρ.

[panos-vicious]

Η AJm150H βλέπω να πλησιάζει αλλά όχι να ανταποκρίνεται στη ζητούμενη παροχή (2,5 m3/h = 41,66 l/min). Δίνει 35 l/min = 2,1 m3/h για μανομετρικό 50m.

Παναγιώτη στο post 11 αυτό που ζήτησα είναι 2.000 λίτρα ανά ώρα.

Συγγνώμη, εγώ μπερδεύτηκα. Οπότε σου κάνει η AJm150H. Θα γεμίζει την δεξαμενή σε 57 λεπτά.

[NIKOS ASTROS]

Συγγνώμη, εγώ μπερδεύτηκα.

Εγώ να δεις πόσο μπερδεύτηκα με τόσα που έχω διαβάσει...



Για δες και αυτή μου άρεσε σαν εμφάνιση και υποδύναμη:



http://www.al-ko.com/shop/de/gartenpumpen-al-ko-jet-6000-5-premium.html

[panos-vicious]

Δεν γνωρίζω την εταιρεία. 1,4 kW, με 2,2 3/h που φαίνεται στο διάγραμμα και 50m μανομετρικό, βγαίνει ισχύς στον άξονα της αντλίας 1000*10*2,20*50/3600 = 305,55 W. Αυτό δίνει 305,55W / 1400W = 0,21825, και με β.α αντλίας 0,80 δίνει β.α ηλεκτροκινητήρα 0,216. Πολύ χαμηλός φαίνεται, οπότε και μικρό το cosφ.

Πάντως μια και το ψάχνεις, δες και της κλάσεις των κινητήρων (όπου κι αν βρείς). Να ξέρεις τι θα ακουμπάς στην κάθε ονομασίας ΔΕΗ.

Edited Μάρτιος 11 , 2017 by panos-vicious

[NIKOS ASTROS]

Δεν γνωρίζω την εταιρεία. Την υποδύναμη που την βρήκρς γιατί δεν είδα κάτι.

Πάντως μια και το ψάχνεις,δες κλάσεις κινητήρων (όπου κι αν βρείς). Να ξέρεις τι θα ακουμπάς στην κάθε ΔΕΗ.

Γκουγκλαρησα το μοντέλο και τις καμπύλες, απο οτι κατάλαβα πρέπει είναι πολυεθνική με έδρα την Αυστραλία: http://www.alko.com.au/

και το φυλλάδιο της: http://www.al-ko.com/shop/media/uploads/112844.pdf

Προδιαγραφές: http://www.al-ko.com/shop/at/gartenpumpen-al-ko-jet-6000-5-premium.html

Edited Μάρτιος 11 , 2017 by NIKOS ASTROS

[NIKOS ASTROS]

Καλημέρες!!!!!

Απο οτι φαίνεται ο Ιταλός πρέπει να είναι πολύ δυνατός και σε μονοφασικό: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=10760&category_id=625&redirected=1&option=com_virtuemart&Itemid=29



Φυλλάδιο: http://www.cosmoplas.cl/wp-content/uploads/2015/12/FT150344.pdf



Θέλω γνώμες!!!!
