Υπολογισμός ισχύος αντλίας

[parth]

Καλημέρες!!!!!

Απο οτι φαίνεται ο Ιταλός πρέπει να είναι πολύ δυνατός και σε μονοφασικό: https://www.mandis.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=10760&category_id=625&redirected=1&option=com_virtuemart&Itemid=29



Φυλλάδιο: http://www.cosmoplas.cl/wp-content/uploads/2015/12/FT150344.pdf



Θέλω γνώμες!!!!

Σε ηλεκτραντλία έχεις εκατοντάδες επιλογές.

Κοιτα εδω  http://www.emboridis.gr/jet151m-p-3225.html#.WMUYBX-J2kw για ιταλική αντλία καλής ποιότητας. Υπάρχει η αντίστοιχη και σε κινέζικη αντιγραφή , ενδεικτικά http://www.tsoutsas.gr/shop/antlieslepono/xjm501a-detail  ή

http://www.e-panagrotiki.gr/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=2248&category_id=34&manufacturer_id=3&option=com_virtuemart&Itemid=3

Edited Μάρτιος 12 , 2017 by parth

[NIKOS ASTROS]

Θέλεις δηλαδή παροχή 2000 λίτρα την ώρα. 30% κλίση στα 150 m μας δίνει υψομετρική διαφορά 45m που αντιστοιχεί σε πίεση 45mΣΥ.



Καλησπέρα φιλε Akaliak, θα ηθελα λιγο μιας και που γνωρίζεις την  πολύτιμη βοήθεια σου. Επειδή δεν είμαι σίγουρος ότι η κλίση είναι 30% θα σου δώσω κάποια δεδομένα από χάρτες αν μπορούμε να την προσδιορίσουμε ίσως λίγο καλύτερα.  Το σημείο όπου θα μπει η αντλία εχει υψόμετρο 591 μετρ και σε 150 μέτρα με κλίση που θέλουμε  το νερό το υψόμετρο εκει ειναι 630 μετρα. Έχω την εντύπωση οτι 30% μάλλον είναι λίγο?

[NIKOS ASTROS]

. Να ξέρεις τι θα ακουμπάς στην κάθε ονομασίας ΔΕΗ.

Παναγιώτη δεν με απασχολέι ο ρεύμα γιατί την βάζω με την προϋπόθεση να ποτίσω μερικές ελιές που θέλω να βάλω για το καλοκαιρι, την υπολογίζω 4-8 ώρες το μήνα εν ανάγκη γιαυτο θέλω και ψαχνω οικονομικές λύσεις δεν θα γίνω επαγγελματιας αγρότης, θέλω να βαλω 50 δεντρα για να δω πως θα πάνε εκεί πάνω και στο μέλλον αν πάνε καλά τότε θα χρειαστούμε γεώτρηση γιατι το νερο που θα μεταφέρω ειναι του δικτύου και τσούζει σε κόστος.

[astrah]

Το σημείο όπου θα μπει η αντλία εχει υψόμετρο 591 μετρ και σε 150 μέτρα με κλίση που θέλουμε  το νερό το υψόμετρο εκει ειναι 630 μετρα. Έχω την εντύπωση οτι 30% μάλλον είναι λίγο?





630-591 = 39m



39/150 = 0,26 ή 26%

[akaliak]

Η υψομετρικη διαφορά ειναι 39m, που αντιστοιχούν σε υδροστατικη πίεση 39mΣΥ. Η αντλία θα πρέπει να υπερνικησει αυτη την πίεση συν την πτώση πίεσης του αγωγού εξαιτίας της ταχύτητας γου νερού, που νομίζω την υπολογισαμε, για πλαστικό αγωγό φ32 150m και παροχή 2 κυβικα την ώρα, ιση με 10mΣΥ. Συνολικα 49mΣΥ. Πες 50.



Sent from my Redmi Note 3 using Tapatalk

[panos-vicious]

Κατανοητό, Νίκο.

Για την κλίση που ρωτάς: arcsina = 150 / (630-591) = 39/150 = 15,07^o. Οπότε: cosa = x / 150 => x = 150 * cosa = 150 * cos15,07=> x = 144,84m.

Κλίση εδάφους: 39 / 144,84 = 0,2692 = 26,92 %, περίπου 27%.

[NIKOS ASTROS]

Αstrah,Akaliak και Panos είστε Τσάκαλοι και σας ευχαριστώ πολύ!!!! Σημείωση το 30% το είχα προσδιορίσει οπτικά χωρίς μετρήσεις....δεν έπεσα έξω, παιδιά σας ευχαριστώ πολύ και πάλι!!!

[panos-vicious]

Μερσί παρομοίως.



@paqrth

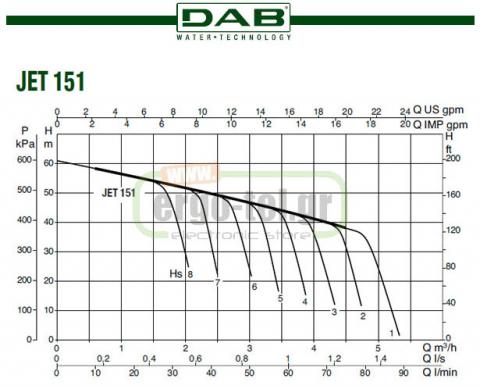

Στην DAB αυτά που φαίνονται σαν χτένια στο διάγραμμά της (με αρίθμηση από 1 ως 8 ) τι αντιπροσωπεύουν;

[astrah]

hs = height from water level to pump suction port (m)



https://www.dabpumps.com/sites/default/files/2016-03/60118741_QUICK%20GUIDE%20FOR%20PUMP%20SELECTION_ENG.pdf

[NIKOS ASTROS]

Όλα αυτά πάνω από την αντλία τι είναι θα τα χρειαστώ και εγώ?
