Πρόβλημα θεμελίωσης

[panmat]

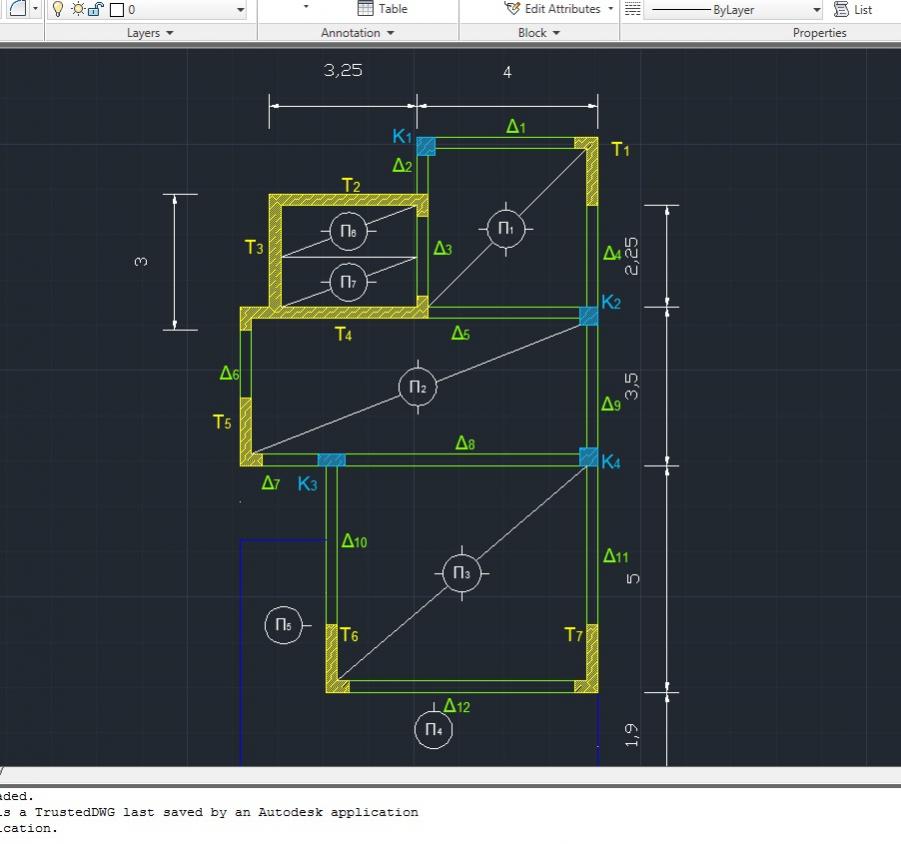

Καλησπέρα σε όλους. Έχω το εξής πρόβλημα σχετικά με την θεμελίωση σε εργασία για τη σχολή. Όπως θα δείτε στην εικόνα που επισυνάπτω το υποστύλωμα Κ1 βρίσκεται σε πολύ κοντινή απόσταση με το τοιχείο Τ2 του κλιμακοστασίου. Ελάχιστες αποστάσεις πεδίλων δεν προβλέπει ο κανονισμός, αλλά φυσικά και απαιτούνται. Το υποστύλωμα Κ1 έχει πολύ μικρές αξονικές δυνάμεις οπότε το εμβαδό του πεδίλου του θα είναι μικρό. Δεδομένου ότι δεν μπορεί να εφαρμοστεί λύση κοιτόστρωσης, ποια θεωρείτε ότι είναι η καλύτερη λύση. Θα ήταν σωστό να χρησιμοποιήσω πεδιλοδοκό για τα Κ1 και Τ2 που να είναι κάθετη στο πέδιλο του τοιχείου Τ2?



Να με συγχωρέσετε εάν ο ξυλότυπος σας φαίνεται αρκετά λάθος και αν οι απορίες είναι χαμηλού επιπέδου, αλλά πρόκειται για άσκηση της σχολής.



Ευχαριστώ εκ των προτέρων.

[AlexisPap]

Λογικά, τα δύο πέδιλα θα συνενωθούν. Φυσικά θα υπάρχει διαμόρφωση δοκού (στον οπλισμό) μεταξύ Κ1, Τ2.

[Archytas]

T2, T3, T4, K1, ενιαία θεμελίωση.

(Για τον ξυλότυπο ουδέν σχόλιο αφού δεν είναι και επί του θέματος)

Και μια απορία, τον πρόβολο Π4, Π5 στην γωνία θέλω να δω το σιδέρωμα (εάν γίνεται)

[panmat]

Ευχαριστω για τις απαντησεις σας. Το σιδερωμα της γωνιας των προβολων δυστυχως δεν ειναι διαθεσιμο.

[Archytas]

Είναι διαθέσιμο εδώ στο michanikos. Αν ψάξεις θα το βρεις.

Καλό σιδέρωμα.



http://www.michanikos.gr/showthread.php?t=1625&page=13



Εννοείται δεν θα κάνεις βεντάλια !!!



[panmat]

Σε ευχαριστω πολυ για τον κοπο σου. Θα το κοιταξω, αν και η βενταλια (θυσσανοειδης) δεν ηταν ουτως η αλλως αυτο που ειχα στο μυαλο μου. Αλλα το εχω δει σε εφαρμογες. Και παλι σε ευχαριστω.

[AlexisPap]

Εννοείται δεν θα κάνεις βεντάλια !!!



προδίδεσαι!

και δεν το γράφει πουθενά στην βιβλιογραφία!

[Archytas]

Η βεντάλια δεν υφίσταται στην διεθνή βιβλιογραφία.



edit: Δεν σε προλαβαίνω Alex !!! (Γιατί προδίδομαι?)

[AlexisPap]

Γιατί και κάποιος άλλος σοφός, επίσης "κολλημένος" με την μηχανική και τα μαθηματικά, αλλά 800 χρόνια μεταγενέστερος σου, εκδήλωνε την αντιπάθειά του στις βεντάλιες επικαλούμενος την διεθνή βιβλιογραφία...

[Archytas]

...

Λοιπόν επί του θέματος, οι βεντάλιες δεν επιτρέπονται !
