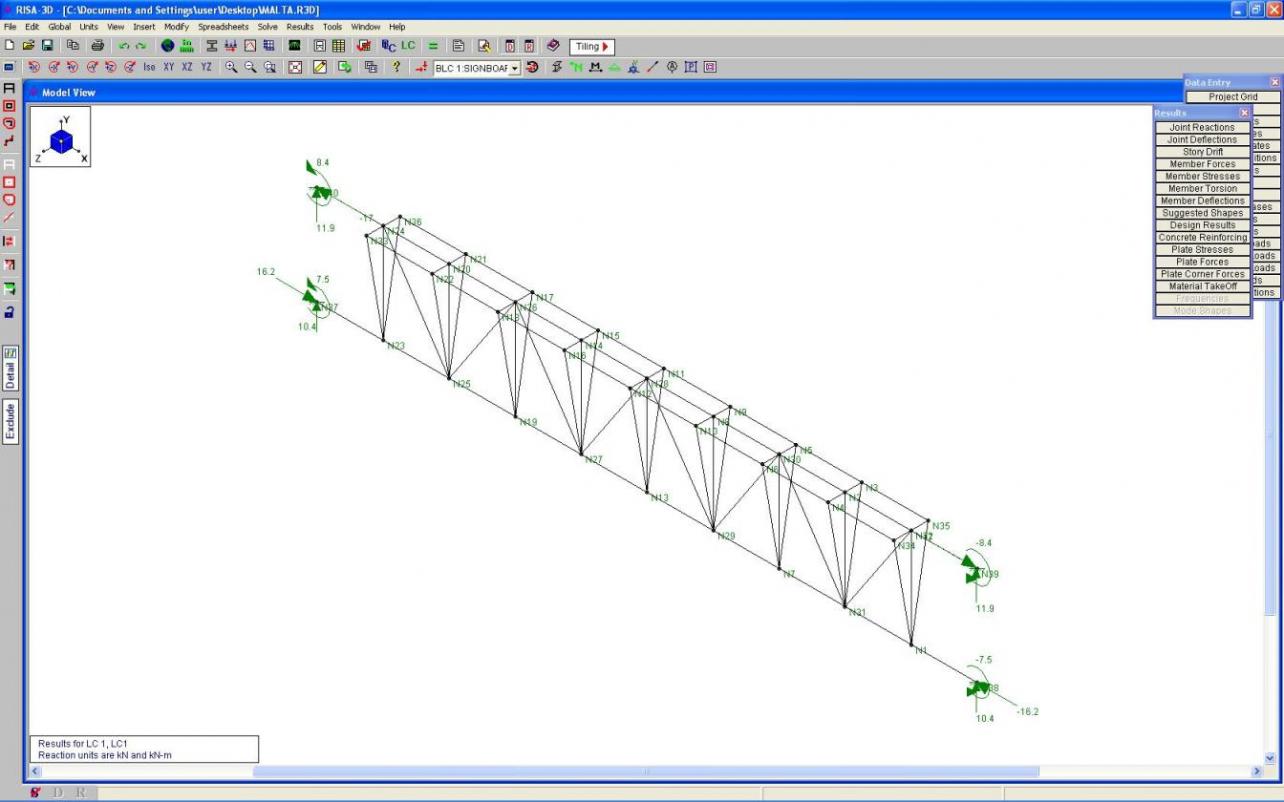

belbos Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Γεια σας ! Σχεδιάζω το μεταλλικό σκελετό μίας διαφημιστικής πινακίδας συνολικού μήκους 10m κατασκευασμένο από CHS. O σκελετός θα στηριχτεί με πακτώσεις (X4) σε κολώνες από σκυρόδεμα και του ασκούνται μόνο φορτία βαρύτητας. Πραγματοποιώντας την ανάλυση προέκυψαν και αρκετά μεγάλες οριζόντιες δυνάμεις στις στηρίξεις. Είναι λόγω της παραμόρφωσης του φορέα ή έχω κάνει κάτι λάθος ; Επίσης αυτές τις οριζόντιες αντιδράσεις τις υπολογίζω κανονικά στη διαστασιολόγηση των συνδέσεων ε ; Οι αντιδράσεις στις πάνω στηρίξεις της πινακίδας είναι: Μ=8.4 kNm, V=11.9 kN και N=17 kN ενώ στις κάτω: Μ=7.5 kNm, V=10.4 kN και N=16.2 kN Οι φορές των δυνάμεων φαίνονται στο σχήμα που σας επισυνάπτω. Ευχαριστώ πολύ ! Link to comment Share on other sites More sharing options...
jackson Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Τί να έχεις κάνει λάθος..μια χαρά είναι. Δικτύωμα έχεις με φορτία βαρύτητας, οι 2 αξονικές είναι ουσιαστικά το ζεύγος δυνάμεων που αναλαμβάνει την εξωτερική ροπή. ΥΓ. Άνεμο έχει;; Link to comment Share on other sites More sharing options...
belbos Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Συγγραφέας Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Άνεμο δεν έχει. Θα κατασκευαστεί σε εσωτερικό χώρο ! Όταν λες εξωτερική ροπή ; Link to comment Share on other sites More sharing options...
jackson Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Το δικτύωμα με εφελκυσμό κάτω ράβδου και θλίψη της άνω "πιάνει" την ροπή των εξωτερικών φορτίων. Η απόσταση των πελμάτων είναι ο μοχλοβραχίονας. Που θα πάνε οι αξονικές των ράβδων.....αν όχι στις στηρίξεις;;; Link to comment Share on other sites More sharing options...
belbos Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Συγγραφέας Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 οκ ξεκόλλησα !!!! Απλά σκεφτόμουν διαρκώς το αμφίπακτο δοκάρι... Άσχετο αλλά είχα κολλήσει ! Link to comment Share on other sites More sharing options...
terry Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Γτ ομως οι αξονικες σου ειναι ειναι θετικες και οι δυο??? Link to comment Share on other sites More sharing options...
belbos Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Συγγραφέας Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Δεν είναι θετικές ! Εγώ έγραψα μόνο το μέτρο των δυνάμεων. Η φορά τους φαίνεται στο σχήμα. Link to comment Share on other sites More sharing options...
ΔΡΟΣΟΣ Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Καλημέρα. Και μένα η επίλυση μου φαίνεται ότι είναι ολόσωστη, Αλήθεια τι διατομές κοιλοδοκών σου προέκυψαν? Link to comment Share on other sites More sharing options...
belbos Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Συγγραφέας Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 CHS 193.7X10 για τα 2 μεγάλα μέλη και CHS 76.1X5 για τα υπόλοιπα. Η αλήθεια είναι ότι οι διατομές αυτές προέκυψαν όχι τόσο από τα εντατικά μεγέθη αλλά για κατασκευαστικούς λόγος και προκειμένου να ικανοποιείται ο έλεγχος λειτουργικότητας και να έχω το απαραίτητο πάχος στη συγκόλληση. Link to comment Share on other sites More sharing options...
nikoscivil Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Share Δημοσιεύτηκε Δεκέμβριος 8 , 2010 Αρκετά μεγάλες διατομές θεωρώ........Τι μοχλοβραχίονα έχεις μεταξύ των πελμάτων? Link to comment Share on other sites More sharing options...
