Μεταλλικό κτίριο σε κλίση 30%

[ataktarch]

έχουμε σχεδιάσει ένα κτίριο σε κλίση 30% από το έδαφος.Oι διαστάσεις είναι 15χ 65x 13(ύψος x μήκος x πλάτος) με ένα κομμάτι του κάτω τμήματος να βυθίζεται στο έδαφος.(περιγραφικά ένα ορθογώνιο κουτί που το γείραμε και το βυθίσαμε ελαφρά μέσα στο έδαφος.οι διαστάσεις του βυθισμένου τμήματος είναι 11 χ 25 χ 13)

σκεφτόμαστε πως θα είναι μεταλλική κατασκευή με δικτύωμα.

Αλλα επειδή είμαι αρχιτέκτονας και δή φοιτήτρια δεν είμαι σίγουρη πως ακριβώς θα γίνει. Κάποια ιδέα??

ευχαριστώ πολύ!

[AlexisPap]

Δηλαδή; μάλλον η περιγραφή δεν είναι και πολύ σαφής...

[spy1551]

1. Άνοιγμα πλαισίου 15μ.

Δεν χρειάζεται το ζύγωμα να γίνει με δικτύωμα αλλά με ολόσωμες διατομές. Αυτό εφαρμόζεται και στην πράξη για τέτοια ανοίγματα.

Εκτός αν θέλεις να φτιάξεις ψευδοροφή αλλά και πάλι μπορείς να την αναρτήσεις.

Αυτά σε περίπτωση στέγης.

Αν έχεις δώμα και έχεις τουλάχιστον μία ενδιάμεση στήριξη , προτείνω ολόσωμες.

Αν έχεις δώμα χωρίς ενδιάμεση στήριξη , μήκος δοκού 15μ. , τότε προτείνω να κάνεις δικτύωμα.

Δύναται και η χρήση ολόσομων διατομών αλλά τις λεπτομέρεις θα τις δεις από τη στατική επίλυση , τις αρχιτεκτονικές και οικονομικές απαιτήσεις του πελάτη.



2. Μήκος κτιρίου 65μ.

Συνίσταται η δημιουργία αντισεισμικού αρμού.

Τοποθέτησε τον στη μέση ώστε να προκύψουν δύο όμοια κτήρια.

Ο αντισεισμικός αρμός στα μεταλλικά δημιουργείται με δύο διαφορετικά μεταλλικά υποστυλώματα. Η θεμελίωση θα είναι ενιαία.

3. Ύψος υποστυλώματος 13,00μ.

Λόγω του μεγάλου ύψους , σίγουρα θα καταπονείται με λυγισμό , οπότε θα οδηγηθείς σε πλατύπελμες διατομές ΗΕΑ,ΗΕΒ.



4. Κλίση εδάφους 30%.

Θα φτιάξεις περιμετρικά του τμήματος κτηρίου ,το οποίο είναι κάτω από την τελικά στάθμη του εδάφους , ένα τοιχίο οπλισμένο σκυροδέματος για να παραλάβει τις ωθήσεις του εδάφους. Το τοιχίο θα έχει ύψος μέχρι τη στάθμη του τελικά διαμορφωμένου εδάφους.

[Pappos]

3. Ύψος υποστυλώματος 13,00μ.

Σε τέτοιες περιπτώσεις ίσως πας και σε σύνθετη διατομή...



2. Μήκος κτιρίου 65μ.

Συνίσταται η δημιουργία αντισεισμικού αρμού.



Αρμός.

[ataktarch]

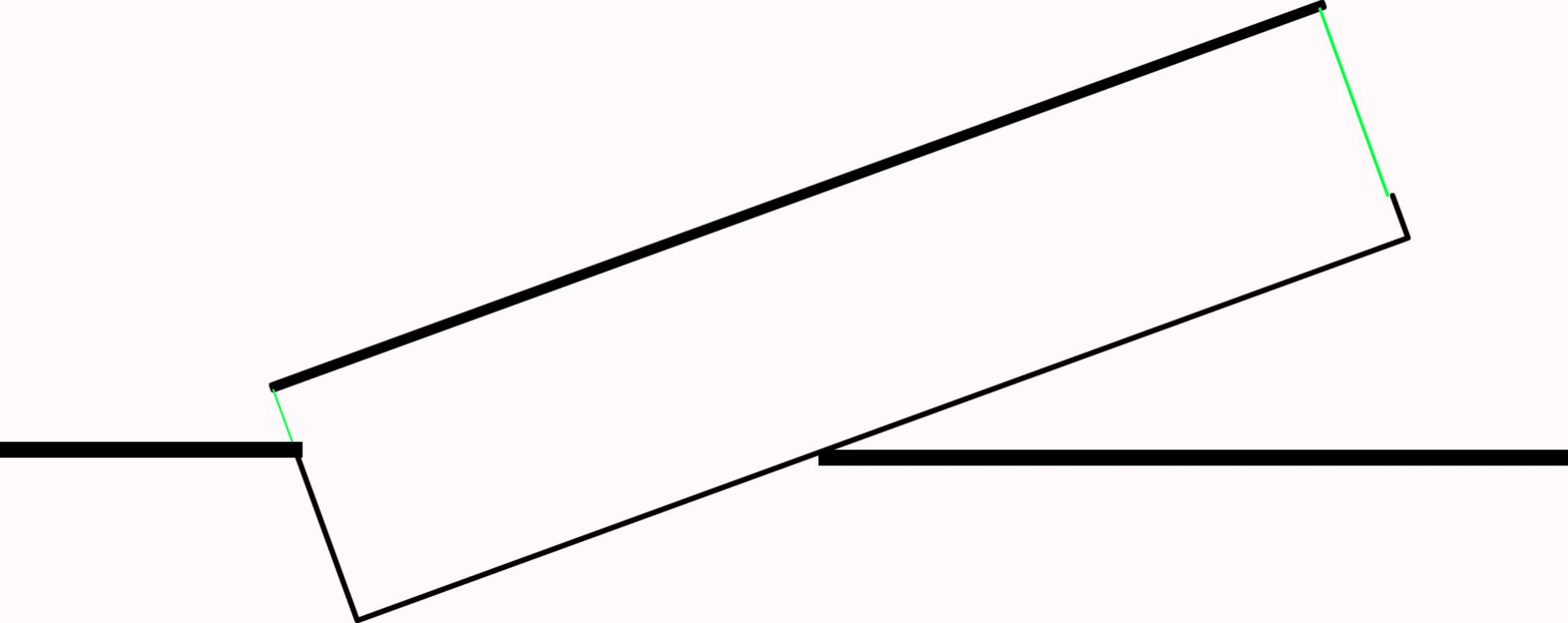

ανέβασα μία φωτογραφία της αρχικής κατάστασης η οποία θα διαφοροποιηθεί αναλόγως τα υποστυλώματα.

Αυτό το οποίο σκεφτόμουν είναι να είναι όλο το σώμα μία κατασκευή ως μεταλλικό δικτύωμα. Με 2 υποστυλώματα στις προεκτάσεις των μεταλλικών αντιανέμιων. Έτσι νομίζω θα στηριχθεί...απλά θα ήθελα να γνωρίζω αν μπορεί να υπάρξει και άλλος τρόπος.

Ευχαριστώ πολύ για τις απαντήσεις.

[spy1551]

Το κτίριο είναι ''σούζα'' ;!

Aνέβασε κάτι σε dxf ,αν γίνεται για να είναι πιο εύκολα επεξεργάσιμο.

[ataktarch]

ανέβασα dxf αρχείο. έτσι θα είναι το κτήριο.με υποστυλώματα μεταλλικά σε δύο εκδοχές.Πιο πυκνά μικρότερης διατομής ή μεγαλύτερα ανοίγματα μεγάλης διατομής. Δε γνωρίζω αν υπάρχει κ άλλος τρόπος επίλυσης..

[AlexisPap]

Που είναι το PDF;

[Τινάκι]

ανέβασα μία φωτογραφία της αρχικής κατάστασης η οποία θα διαφοροποιηθεί αναλόγως τα υποστυλώματα.

Αυτό το οποίο σκεφτόμουν είναι να είναι όλο το σώμα μία κατασκευή ως μεταλλικό δικτύωμα. Με 2 υποστυλώματα στις προεκτάσεις των μεταλλικών αντιανέμιων. Έτσι νομίζω θα στηριχθεί...απλά θα ήθελα να γνωρίζω αν μπορεί να υπάρξει και άλλος τρόπος.

Ευχαριστώ πολύ για τις απαντήσεις.



Είναι η πρόσοψη αυτή και όχι η πλάγια όψη, σωστά; Ενδιαφέρων πολύ ως ιδέα!



Προσωπικά πιστεύω ότι μπορεί να γίνει και μάλιστα να σταθεί χωρίς υποστυλώματα. Όλος ο τοίχος ένα τεράστιο μεταλλικό δικτύωμα ύψους 15 m, ενώ το βυθισμένο κομμάτι το αγκυρώνεις αριστερά στο έδαφος (η θεμελίωση είναι σε εφελκυσμό εκεί) όπως οι κρεμαστές γέφυρες.



Με το σεισμό μόνο δε γνωρίζω τί μπορεί να συμβεί...

[ataktarch]

έκανα λάθος!τώρα όμως το ανέβασα σωστά σε pdf!

Τινάκι και εγώ κάπως έτσι το φανταζόμουν στην αρχή αλλά μετά που το συζήτησα και αντιλήφθηκα τον όγκο του μου φάνηκε πολύ μεγάλο για να αγκυροβοληθεί.Παρόλα αυτά θα ήθελα αν μπορείς να μου το εξηγήσεις καλύτερα, καθώς από στατικά στο περίπου τα λύνουμε,καλώς ή κακώς.Αυτό που μου είπαν είναι πως αν γίνεται χωρίς υποστυλώματα θα είναι μια πάρα πολύ ακριβή κατασκευή..

Ευχαριστώ πολύ που ασχολείστε!

Drawing1 Model (1).pdf
