Σύνδεσμοι εξασφάλισης πλευρικής ευστάθειας

[gsour]

Δεν θα ήταν πιο σωστό για κάθε φόρτιση ή καλύτερα για κάθε συνδιασμό φόρτισης να εντοπίζονται οι θλιβόμενοι σύνδεσμοι να "αφαιρούνται" από τον φορέα και μετά να επιλύεται ο φορέας; Ή να προσομοιώνονται οι σεισμικές φορτίσεις με στατικές (!) και να επιλύεται ο φορέας μη-γραμμικά;

[AlexisPap]

Θα μπορούσε φυσικά να γίνει και έτσι.



Αλλά ν ότι αλλιώς είναι απλούστερο. Έχε πάντα υπόψη ότι λόγω γραμμικότητας το πρόβλημα περιορίζεται στο "εσωτερικό" του συνδέσμου. Μέλη εκτός συνδέσμου δεν επηρεάζονται από τον τρόπο επίλυσης του συνδέσμου. (εννοείται ότι με την μέθοδο που πρότεινα οι διαγώνιοι των συνδέσμων πρέπει να μπουν στο μοντέλο με την μισή ατένεια ώστε να έχει ο σύνδεσμος την σωστή δυσκαμψία).

[HAROUL]

Καλησπέρα σε όλους...

Στην περίπτωση που έχω κατακόρυφο χιασμό, ο οποίος αποτελείται από ένα μέλος 6,00μ. και δύο x 3,00μ. μέλη, στον έλεγχο που κάνω προκειμένου να ελέγξω εάν είναι επαρκής η διατομή μου, στον έλεγχο κάμψης στο ένα επίπεδο θεωρώ ότι το μέλος μήκους 6,00μ. κόβεται στην μέση. Στον έλεγχο κάμψης στο άλλο επίπεδο τι μήκος πρέπει να θεωρήσω για το μέλος; και τα 6,00μ;

[JohnnyHoliday]

4 hours ago, HAROUL said:

Στην περίπτωση που έχω κατακόρυφο χιασμό, ο οποίος αποτελείται από ένα μέλος 6,00μ. και δύο x 3,00μ. μέλη

Αν θέλετε, διευκρινιστε μας τι εννοείτε με τον κατακόρυφο χιασμό.

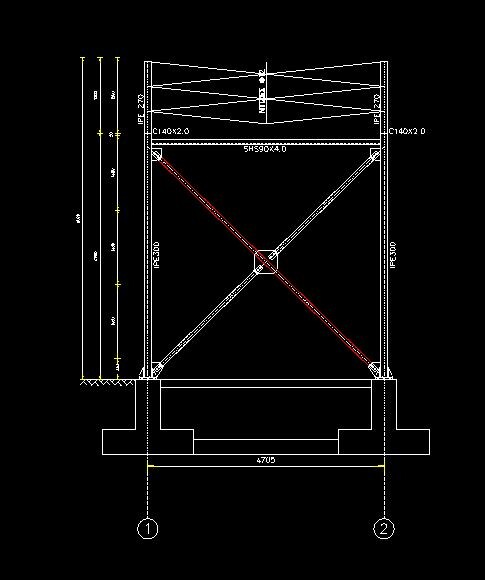

[HAROUL]

10 ώρες πριν, JohnnyHoliday said:

Αν θέλετε, διευκρινιστε μας τι εννοείτε με τον κατακόρυφο χιασμό.



[JohnnyHoliday]

On 8/28/2023 at 4:50 PM, HAROUL said:

Καλησπέρα σε όλους...

Στην περίπτωση που έχω κατακόρυφο χιασμό, ο οποίος αποτελείται από ένα μέλος 6,00μ. και δύο x 3,00μ. μέλη, στον έλεγχο που κάνω προκειμένου να ελέγξω εάν είναι επαρκής η διατομή μου, στον έλεγχο κάμψης στο ένα επίπεδο θεωρώ ότι το μέλος μήκους 6,00μ. κόβεται στην μέση. Στον έλεγχο κάμψης στο άλλο επίπεδο τι μήκος πρέπει να θεωρήσω για το μέλος; και τα 6,00μ;

Άλλο ο έλεγχος της κάμψης και άλλο ο έλεγχος σε εφελκυσμό ή λυγισμό. Γνώμη μου είναι ότι θα πρέπει πρώτα να τα ξεδιαλύνετε, πριν προχωρήσετε στο οτιδήποτε (οι χιαστί σύνδεσμοι παραλαμβάνουν αποκλειστικά και μόνον, αξονικό φορτίο).

Edited Αύγουστος 30 , 2023 by JohnnyHoliday

[nik]

Λογικά εννοεί τι μήκος λυγισμού να πάρει. 3μ βάλτα όλα τα μέλη. Ναι το 6μετρο μέλος είναι σαν να έχει στήριξη στην μέση.

[Vasilis101]

Θα πρότεινα να αναλυθούν με μήκος L=6.00m ή 0.7L=4.20m το πολύ, καθώς είναι τα πιο κρίσιμα στοιχεία για την παραλαβή των οριζόντιων φορτίων.

[Vasilis101]

Μπορεί να έχει περάσει 1 χρόνος αλλά θα διορθώσω την απάντηση μου για λόγους πληρότητας.

Είναι πιο σωστό να μην γίνει έλεγχος σε λυγισμό για τις διαγώνιες μορφής Χ αλλά να διαστασιολογηθούν σε εφελκυσμό μόνο, η καθεμία να μπορεί να αναλαμβάνει το συνολικό αξονικό φορτίο των 2 ράβδων. Επίσης, για έλεγχο drift μπορείς να βάλεις ένα συντελεστή 0.5 στη δυστένεια των ράβδων καθώς γίνεται η θεώρηση ότι η 1 εκ των 2 διαγωνίων έχει λυγίσει και δε συμμετέχει με τη δυσκαμψία της.
