Σχέδιο για σύνδεση ρεύματος

[roberic]

Γεια χαρά.

Υπάρχει περίπτωση να βρεθεί κάποιο πρότυπο σχέδιο(για ΔΕΗ) για σύνδεση ρεύματος (μονοφασικού και τριφασικού) σε οικία και μαγαζί?Και κατευθυντήριες γραμμές ίσως αν έχει κάποιος τη διάθεση.

Ευχαριστώ πολύ

[deathlok]

το σχεδιάκη που κάνει ο εγκαταστάτης στην υπεύθυνη δήλωση λες;

[hektor]

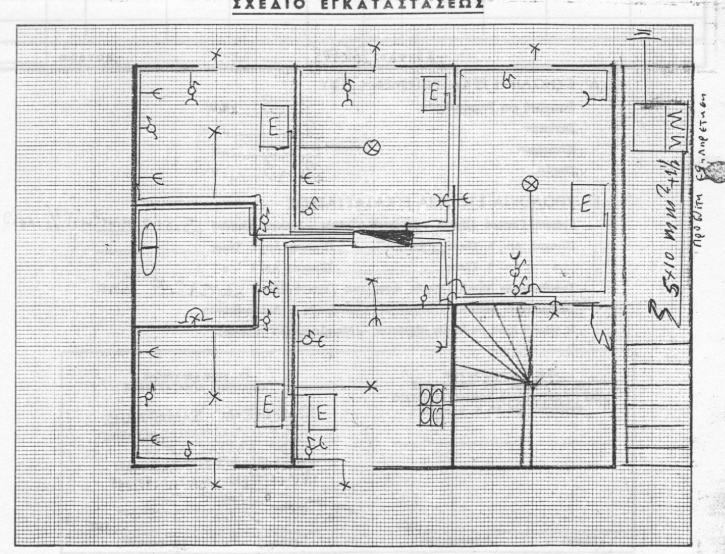

Δες περίπου πως γίνεται για μονοφασική παροχή.Το ίδιο γίνεται περίπου και με τριφασική παροχή απλός στο πίσω μέρος της ΥΔΕ συμπληρώνεις το φορτίο και τα στοιχεία για τριφασικο ρέυμα. π.χ ασφάλεια 3 Χ 35,παροχή 5 Χ 10 mm2,συνολική ισχύς 15 kw



Uploaded with ImageShack.us

[roberic]

το σχεδιάκη που κάνει ο εγκαταστάτης στην υπεύθυνη δήλωση λες;

αυτο ναι!αν το ρευμα ειναι κομμενο και θελουμε επανασυνδεση δηλαδη

[deathlok]

και ότι τα κοίταγα σήμερα.



hektor 2Χ10??

[hektor]

και ότι τα κοίταγα σήμερα.



hektor 2Χ10??

Ναι,είναι παλιό σπιτι.Απο το ρολόι της ΔΕΗ έως το πίνακα έρχεται 2 Χ 10 φαση ,ουδέτερο.Η μέθοδος προστασίας (γείωση)εφαρμοζόταν σε δύκτιο ύδρευσης.

[ΦΑΣΟΥΛΑΣ ΓΙΩΡΓΟΣ]

με το σχεδιαστικο προγραμμα caddy

[hektor]

Το caddy see electrical ? Γιατί και εγώ αυτό χρησιμοποιώ

[deathlok]

Ναι,είναι παλιό σπιτι.Απο το ρολόι της ΔΕΗ έως το πίνακα έρχεται 2 Χ 10 φαση ,ουδέτερο.Η μέθοδος προστασίας (γείωση)εφαρμοζόταν σε δύκτιο ύδρευσης.



Ευχαριστώ για την διευκρίνιση

[ΦΑΣΟΥΛΑΣ ΓΙΩΡΓΟΣ]

Το caddy see electrical ? Γιατί και εγώ αυτό χρησιμοποιώ

ναι αυτο!!!!!!!!!
