Σύνδεση υποστυλώματος - δοκού στον ασθενή άξονα

[agelos100]

Terry,



Νομίζω πως δεν είναι σωστό σαν σύλληψη να συνδέσεις ένα δοκάρι πρόβολο με μεγάλο φορτίο, στον ασθενή άξονα υποστυλώματος, χωρίς δοκό με σύνδεση ροπής στην πίσω πλευρά. Τέτοιες συνδέσεις καλό είναι ν αποφεύγονται... Δεν γίνονται με ασφάλεια τα πάντα!



Στην βιβλιογραφία υπάρχουν πολλά παραδείγματα σύμμικτων συνδέσεων, ακόμα και o EC8 μιλά αναλυτικά για αντισεισμικές σύμμικτες συνδέσεις... οπότε γιατί όχι για κατακόρυφα φορτία???



Αν μελετήσεις πχ απ το βιβλίο του Βάγια, τον υπολογισμό της ροπής αντοχής σύμμικτης διατομής σε αρνητική ροπή θα δεις αμέσως την επίδραση του (καλά αγκυρωμένου) οπλισμού σκυροδέματος.



Φιλικά,

Αγγελος

[AlexisPap]

Τέτοια σύνδεση έκανε ποτέ κανείς;

[dratsiox]

Η τέμνουσα πώς μεταφερεται;

[terry]

Αν μελετήσεις πχ απ το βιβλίο του Βάγια, τον υπολογισμό της ροπής αντοχής σύμμικτης διατομής σε αρνητική ροπή θα δεις αμέσως την επίδραση του (καλά αγκυρωμένου) οπλισμού σκυροδέματος.



Αλλο συμμικτη διατομη και αλλο συμμικτη συνδεση...



Αλεξη δεν το εχω κανει αλλα δεν ειναι και κατι σπουδαιο..

Γινεται...

Αλλα βλεπω πολλους κοχλιες...12 σε καθε δοκο????

Σε περιπτωση κεφαλοδοκου SHS κανω κατι αντιστοιχο...



dratsiox

Αν εχει τεμνουσα την παραλαμβανει η συγκολληση...

[AlexisPap]

Γιαυτό το έβαλα, επειδή δεν είναι σπουδαίο, αλλά με λίγα ελάσματα πιάνει ικανοτικό στην ροπή...

[terry]

Αααα

Το εχεις σχεδιασει για να παρει και ροπη????

[AlexisPap]

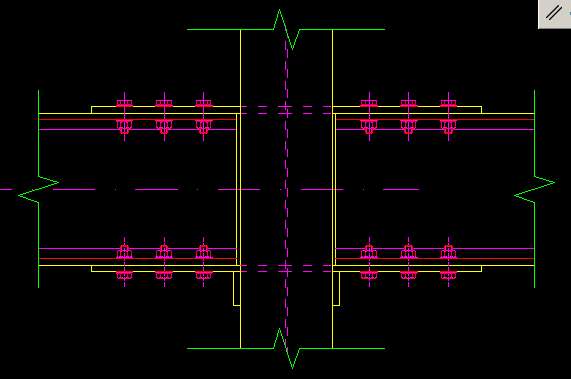

Έτσι όπως το έχω στο σκίτσο παίρνει ροπή (μεταξύ δοκού - στύλου φυσικά) αλλά έχει μικρή ικανότητα σε τέμνουσα...

[dratsiox]

Αν κατάλαβα καλά δεν έχεις ραφή,αλλά μόνο τον τάκο για την τέμνουσα.Γι' αυτό ρώτησα για την τέμνουσα παραπάνω.

Ο τάκος χρησιμοποιείται κυρίως για την ανέγερση

[Τινάκι]

Αν μελετήσεις πχ απ το βιβλίο του Βάγια, ...



Αμάν πια με αυτά τα βιβλία του Βάγια μόνο! Έχουν πέσει στα χέρια μου αλλά προσωπικά δε με ενθουσίασαν και πολύ.





Τέτοια σύνδεση έκανε ποτέ κανείς;



AlexisPap, συγνώμη αλλά αδυνατώ να καταλάβω τί σύνδεση μελών βλέπω και το επίπεδο της τομής. Ο στύλος με μπερδεύει.

[terry]

Έτσι όπως το έχω στο σκίτσο παίρνει ροπή (μεταξύ δοκού - στύλου φυσικά) αλλά έχει μικρή ικανότητα σε τέμνουσα...





Στην αναλυση σου εχεις θεωρησει πακτωση???
