....To ξέρω , προφανώς θέλεις να βάλεις κάποια πλάκα ενίσχυσης (stiffener) , oπότε πρέπει να ξέρεις την ακτίνα καμπυλότητας r.



Μήπως έχει κάποιος πινακάκι με τις μεταλλικές (χάλυβα, γαλβάνιζε, στραντζαριστό, κλπ) διατομές (ορθογώνιες, γωνίες, κανάλια) που είναι ευρέως διαθέσιμες στην αγορά? Κυρίως με ενδιαφέρουν μικρές διαστάσεις για μεταλλικές κατασκευές όπως σκάλες, κιγκλιδώματα, κλπ.



Oρθογωνιές = ισοσκελή γωνιακά ;

γωνιές = ανισοσκελή γωνιακά ;

Kανάλια = διατομές τύπου C (λεπτότοιχες) ή UPN (θερμής έλασης) ;



Στο πρώτο σκέλος της ερώτησης αναφέρεσαι στο υλικό.

1. Από χάλυβα είναι όλα.

2. Το γαλβάνισμα είναι άλλη διαδικασία.........

3. Στραντζαριστές , ....προφανώς εννοείς τις λεπτότοιχες διατομές ψυχρής έλασης.

[ele1984]

Οχι διαστασιολογηση δοκων βάσει ευροκώδικα εργασία για την ειδίκευση που παρακολουθώ

[Pappos]

http://www.fileserve.com/file/3cHntAk

[skyclad]

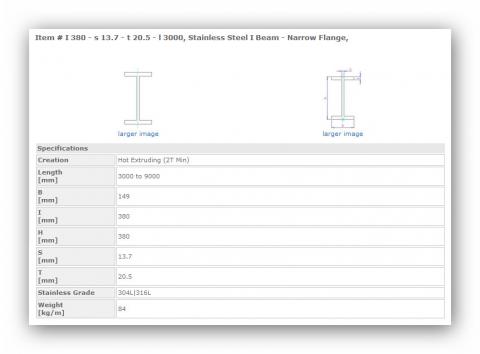

Γνωρίζει κάποιος που μπορώ να βρώ τα χαρακτηριστικά της διατομής I380, έχω κατεβάσει διάφορους πίνακες αλλά δεν μπορώ να βρώ της συγκεκριμένης διατομής

[KF]

INP (στενα δοκαρια Ι)

Jy=24010 cm4   Jz=975cm4

Wel,ψ=1260cm3    Wel,z=131cm3  Wpl,ψ=1482 cm3  Wpl,z=221cm3

iψ=15 cm            iz=3,02 cm

Eμβαδο=107cm2

Βαρος=84 kg/m

Αν θελεις και αλλα χαρακτηριστικα πες μου (ή ανατρεξε στην βιβλιογραφια π.χ Ι.Βαγια κ.λ.π "ΣΧΕΔΙΑΣΜΟΣ ΔΟΜΙΚΩΝ ΕΡΓΩΝ ΑΠΟ ΧΑΛΥΒΑ")

Στα υπολοιπα τυπου Ι (π.χ ΙΡΕ )δεν βρηκα για 380 γιατι πιθανον να μην υπαρχουν.

Αλλα και τα ΙΝΡ μπορει να μην υπαρχουν στο εμποριο .

Edited January 26, 2014 at 09:47 πμ by KF

[georgegaleos]

.

[Γιάννης]

Πλέον υπάρχουν ένα σωρό προγραμματάκια για Android τα οποία με λίγα Megabyte τα έχεις συνεχώς μαζί σου στο κινητό σου...

Εγώ έχω ένα που λέγεται sections της SilverFernSolutions και είναι δωρεάν.

[Earl]

Στο android:

1) Engineering Libraries: Τα πάντα όλα - Διατομές (UK, EN, ASCI....) - Ιδιότητες - Εδάφη, διάφορα άλλα..

2) EpicFEM: Ανάλυση δοκών

3) Frame Design: Ανάλυση πλαισίων

4) Convert Pad: Μετατροπές μονάδων



Κατεβάστε προγραμματάκι για βρετανικές διατομές σε BS και EN: TataSteel - Interactive Blue Book

Όλα τα παραπάνω είναι δωρεάν..
