Στροφή χορδής στοιχέιων Ο/Σ

[charoula]

Καλησπέρα!

Ήθελα να ρωτήσω εάν ξέρει κάποιος πώς υπολογίζονται οι στροφες χορδής στα άκρα των στοιχείων από τα αποτελέσματα της ανάλυσης του κτιρίου, όταν το πρόγραμμα δεν έχει τη δυνατότητα υπολογισμού τους.

Ευχαριστώ πολύ!

[AlexisPap]

Μιλάμε για την στρεπτική παραμόρφωση της χορδής, ή για την στροφή (την κλίση που αποκτά ως προς την αρχική της θέση - γωνιακή παραμόρφωση) η χορδή;

[charoula]

Πρόκειται για τη γωνία που σχηματίζεται μεταξύ του τελικού παραμορφωμένου φορέα και της τελική θέσης του άξονα του φορέα.

Ελπίζω να το έκανα κατανοητό.

[AlexisPap]

Πρόκειται για τη γωνία που σχηματίζεται μεταξύ του τελικού παραμορφωμένου φορέα και της τελική θέσης του άξονα του φορέα.

Ελπίζω να το έκανα κατανοητό.



Εγώ δεν το κατάλαβα ακόμη...

[charoula]

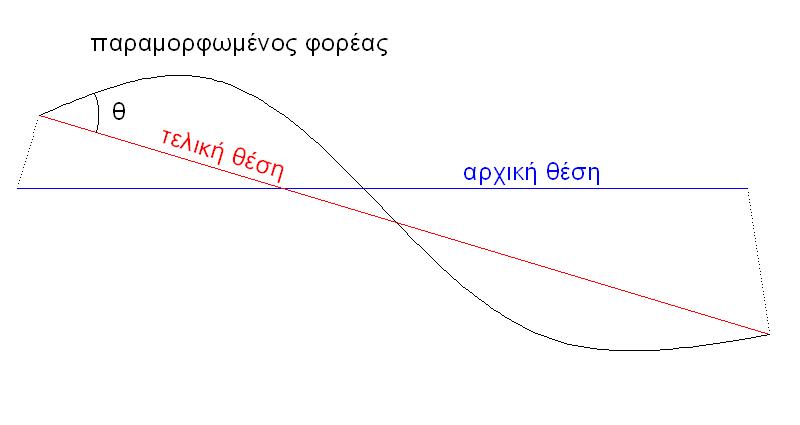

Έκανα ένα σχήμα με τη γωνία που ψάχνω (θ) και ελίζω αυτή τη φορά να το ξεκαθάρισα.

Συγγνώμη για την ταλαιπωρία.

[terry]

Ριξε μια ματια και στον ΚΑΝΕΠΕ..



Θα το κοιταξω το απογευμα και γω...

Εχει "υλικο" για τετοιου ειδους υπολογισμους...

[AlexisPap]

Α, ωραία, σαφέστατο: Είναι γωνία ελαστικής γραμμής - χορδής στις θέσεις των κόμβων.



Αν μιλάμε για υποστυλώματα, είναι η διαφορά της γωνιακής παραμόρφωσης του ορόφου (εκπεφρασμένη σε γωνία και όχι σε κλίση) και της στροφής του κόμβου.



Η γωνιακή παραμόρφωση, εφόσον είναι γνωστή η μετάθεση (δ) των ορόφων είναι δ/h και σε γωνία είναι atan(δ/h)



Η στροφή του κόμβου υπολογίζεται από το πρόγραμμα. Αν δεν την εμφανίζει δεν μπορείς να την βρεις με έμμεσο τρόπο...

[charoula]

Ευχαριστώ πολύ!!

Απ' όσο είδα στον ΚΑΝΕΠΕ δίνει τύπους μόνο για τον υπολογισμό της στροφής χορδής κατά την αστοχία, τη στροφή χορδής διαρροής και της πλαστικής γωνία στροφής και δεν αναφέρει κάτι για τον υπολογισμό της διαθέσιμης στορφής χορδής όπως αυτή προκύπτει από την ανάλυση.

Θα το ξανακοιτάξω όμως κι εγώ για πιο σίγουρα. Ευχαριστώ και πάλι!

[terry]

Αυτα ακριβως εχει ο ΚΑΝΕΠΕ που ειπες..

[charoula]

Ωραία! Επομένως και για δοκούς είναι το ίδιο? Απλά η γωνιακή παραμόρφωση θα είναι ίση με τη διαφορά των μεταθέσεων των άκρων προς το μήκος της δοκού? Δηλαδή, αν είμαστε για παράδειγμα στο επίπεδο xz, όπου Ry είναι η στροφή του κόμβου, Δz η διαφορά των μεταθέσεων των άκρων και L το μήκος της δοκού ισχύει: θ= Ry-Δz/L ? Καλά το κατάλαβα?
