Ασυνήθιστη σύνδεση δοκών;

[Τινάκι]

Μία σύνδεση δοκών όπως αυτή που παρακάτω επισυνάπτω είναι συνηθισμένη; Την έχετε ξαναδεί ή είναι greek πατέντα;

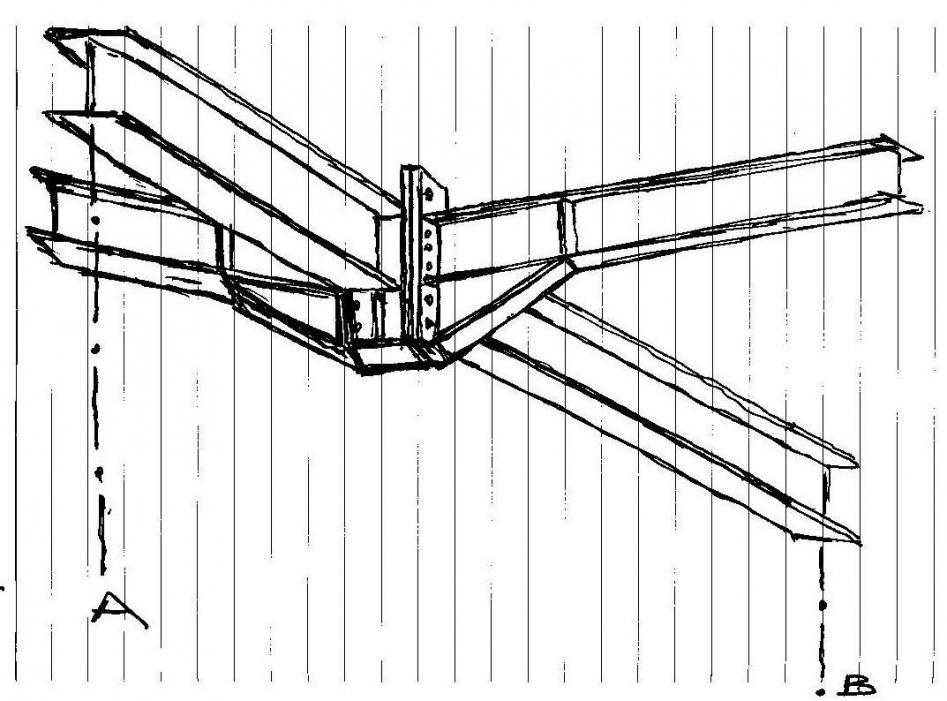

Πρόκειται για μία ΙΡΕ δοκό (η οποία στα άκρα της Α και Β συναντά υποστύλωμα) μήκους 10-12 m που στο μέσο της συνδέονται δύο άλλες μικρότερες ΙΡΕ με την ασυνήθιστη αυτή ενίσχυση του σκαριφήματος.



Το χαρακτηριστικό των δύο αυτών μικρότερων ΙΡΕ είναι το πολύ μεγάλο μήκος τους, 15-18 m η κάθε μία. Επίσης το ότι δεν είναι οριζόντιες αλλά έχουν μία μικρή κλίση λόγω της επικλινούς οροφής (σχήμα V) από πάνω τους.



Μπορεί να μου εξηγήσει κάποιος τη λειτουργία της συγκεκριμένης σύνδεσης παρακαλώ; Τί σύνδεση είναι και γιατί; Ροπής για να μειωθεί το βέλος στο μέσο της κάθε μία δοκού ή άλλος είναι ο λόγος; Δυστυχώς δεν μπόρεσα να δώ πώς/πού συνδέεται το άλλο άκρο τους.







@Pappos



Θα ανέβαζα την ερώτηση στο http://www.eurosteelonline.eu αλλά για τεχνικούς λόγους δεν είναι διαθέσιμο λέει. Ανακάλυψα και ένα άλλο forum πρόσφατα, το http://www.emichanikos.gr και λέω να εγγραφώ αλλά τα Μεταλλικά του είναι κάπως παλιά. Δικό σου και αυτό; Δε γράφεις άλλο εκεί ή για άλλο μέλος πρόκειται; Τελικά για μεταλλικά πού να γράφει κανείς;

[Pappos]

Είμαι το ίδιο μέλος στο emichanikos.gr. To forum εκείνο δεν είναι δικό μου.

[Earl]

Καλησπέρα συνάδελφε.



Υπάρχει υποστύλωμα τελικά εκεί που ενώνονται όλες οι δοκοί? Έστω ότι λογικά θα υπάρχει.



Η σύνδεση αυτή ονομάζεται σύνδεση παραλαβής ροπών (moment connection). Πέρα από τις καμπτικές ροπές παραλαμβάνει διατμητικές και ορθές δυνάμεις. Η αντοχή και η δυσκαμψία των συνδέσεων αυτού του τύπου, έχει να κάνει με την αντοχή και τη δυσκαμψία των συνδεόμενων μελών ως επί το πλείστον.



Η αντοχή της σύνδεσης παραλαβής ροπής μπορεί να είναι είτε πλήρους αντοχής εάν η αντοχή της είναι μεγαλύτερη ή ίση με την αντοχή καθενός από τα συνδεόμενα μέλη, είτε μερικής αντοχής εάν είναι μικρότερη από αυτή των μελών.



Αντίστοιχα και η δυσκαμψία της σύνδεσης που μπορεί να προσομοιωθεί είτε ως πάκτωση (rigid connection δηλαδή), είτε ως ημιάκαμπτη σύνδεση (semi-rigid connection) ανάλογα με τη δυσκαμψία των συνδεόμενων μελών.



Η λαπάτσα πάντως στο κάτω μέρος των δοκών τοποθετείται πάντα σε συνδέσεις μεταφοράς ροπής σε πλαίσια!



Ελπίζω να βοήθησα!

[ΑΡΗΣ ΧΑΝΙΑ]

Ωραιότατη σύνδεση όταν οι κλασσικές λύσεις δεν ικανοποιούν τις αρχιτεκτονικές απαιτήσεις.

Το μόνο πρόβλημα είναι ο υπολογιστικός πονοκέφαλος που προκαλεί, αν και με απλές παραδοχές και ίσως λίγο υπέρ της ασφαλείας όλα απλοποιούνται.

Στην συνεχή δοκό IPE εγώ θα προτιμούσα κάποιο ΗΕΑ ή ΗΕΜ για ευνόητους λόγους

[nea_michanikos]

Μία σύνδεση δοκών όπως αυτή που παρακάτω επισυνάπτω είναι συνηθισμένη; Την έχετε ξαναδεί ή είναι greek πατέντα;

Ωραιότατη σύνδεση όταν οι κλασσικές λύσεις δεν ικανοποιούν τις αρχιτεκτονικές απαιτήσεις.

αυτού του είδους τις συνδέσεις τις συναντάμε στις ισπανόφωνες χώρες

[terry]

Μια χαρα συνδεση ροπης...

Φυσικα δεν εχει στυλο απο κατω...



Βεβαια ο μονος λογος που θα την επελεγα ειναι για να μειωσω τη διατομη στη δευτερευσουσα δοκο...

[nea_michanikos]

τινάκι, από που είναι το σκίτσο? το βρήκες στο ιντερνετ ή το έκανε κάποιος αρχιτέκτονας?

[ΑΡΗΣ ΧΑΝΙΑ]

Μια χαρα συνδεση ροπης...

Φυσικα δεν εχει στυλο απο κατω...



Βεβαια ο μονος λογος που θα την επελεγα ειναι για να μειωσω τη διατομη στη δευτερευσουσα δοκο...



Τι εννοείς βρε Terry?

[dratsiox]

Σύνδεση ροπής.

Θα την χρησιμοποιούσες σε μια εσχάρα δοκών με αρκετά υψηλά φορτία.

Έχω υπολογίσει-χρησιμοποιήσει ανάλογη.

Μπορείς να βρεις και εδώ ή στο 2ο τόμο του ιδίου

[terry]

Αρη αυτο που ειπε ο dratsiox



Στο #3 ρωτησε ο συναδελφος αν υπαρχει στυλος απο κατω

Και απαντησα..



Επισης εγραψα το λογο που θα μορφωνα τετοια συνδεση..

Ειναι ο λογος που ειπε και ο dratsiox..
