Προβληματική αγκύρωση δοκού σε στύλο

[path]

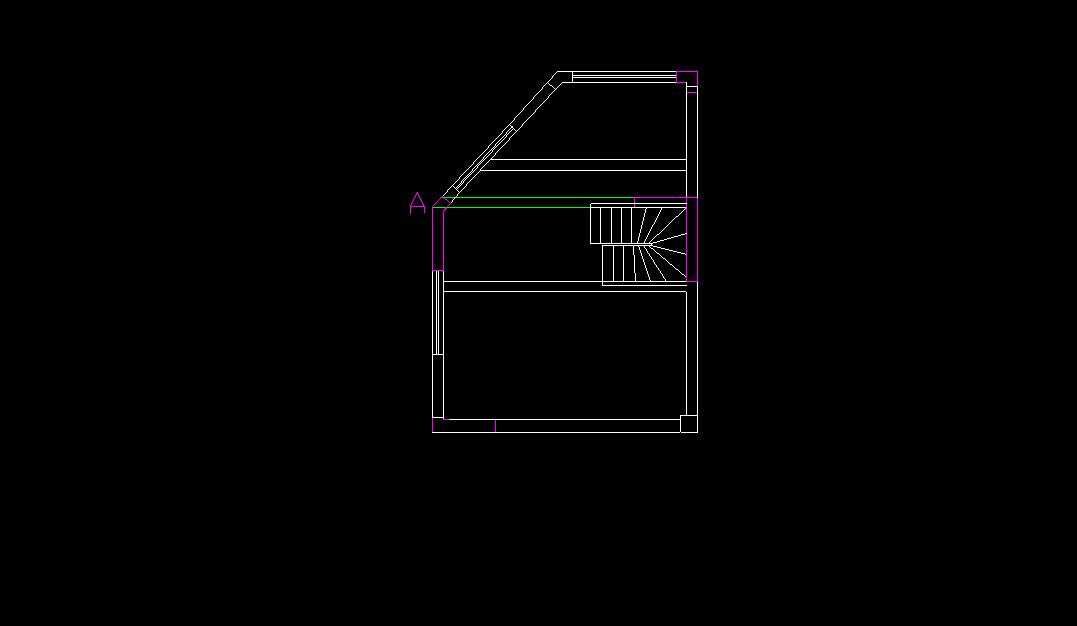

Προβληματικη σύνδεση δοκου (πράσινο χρώμα) σε τοιχειο (μωβ) στο σημείο Α. Τι θα προτείνατε;

[path]

Το πρόβλημα εντοπίζεται στις μη διαθέσιμες διαστάσεις για να επιτευχθει η αγκύρωση. Η δοκός 25/50 οπλίζεται με Φ14. Το τοιχείο είναι 25αρι όπως και το διαγώνιο δοντάκι.

[erling]

Το πρόβλημα το έχω αντιμετωπίσει και εγώ και η μόνη λύση που βρήκα είναι η αντικατάσταση του διαγώνιου (40χ25) με κολώνα 40χ40

[ΑΡΗΣ ΧΑΝΙΑ]

πολύ σωστός

Συμφωνώ

[path]

Πράγματι είναι πιο σωστή λύση. Το υποστύλωμα θεωρείτε ότι υποκαθιστά την κρυφοκολώνα του τοιχείου;(Αν τοποθετηθεί παράλληλα στον άξονα του τοιχείου. Έτσι όμως βγάζει δοντάκι έξω απο το περίγραμμα του κτιρίου και μπαινει στην κάλυψη - δόμηση)

[Χ Επισκέπτης 1]

Κάνε το τραπέζιο και κράτησέ το μέσα στο περίγραμμα του κτηρίου σου.

Άλλη λύση θα ήταν να επεκτείνεις τη δοκό ως πρόβολο πέρα από το τοίχωμα.



Αντί να είναι κρυφό-υποστύλωμα είναι φανερό-υποστύλωμα, συγνώμη για το νεολογισμό. Η ουσία είναι ότι στο άκρο του τοιχώματος έχεις διαμόρφωση στύλου.

[ilias]

Αν κάνεις υποστύλωμα 40/40 υπό γωνία, όπως δείχνω στο σχήμα 1 πάλι θα έχεις πρόβλημα αγκύρωσης με τα σίδερα που θα βρίσκονται κοντά στην παρειά 1.

Αν το κάνεις χωρίς γωνία τότε θα κάνεις "δόντι" εξωτερικά όπως είπες.

Εγω θα σου πρότεινα, αν βέβαια δεν υπάρχει αρχιτεκτονικό πρόβλημα - δεν βλέπουμε και τα σχέδια των της αρχιτεκτονικής κάτοψης, τη λύση του σχήματος 2.



[sundance]

συμφωνω με χαρη.τραπεζιο.



ilia αυτο που κολλας τοιχειο με υποστυλωμα γινεται?δεν πρεπει να υπαρχει δοκος αναμεσα τους?

[ilias]

ilia αυτο που κολλας τοιχειο με υποστυλωμα γινεται?δεν πρεπει να υπαρχει δοκος αναμεσα τους?

Γίνεται.

Θεώρησέ το σαν μία ενιαία διατομή αυτής της μορφής, περίπου Γ δηλαδή, που δείχνω. Αυτό για την όπλιση επί της πράξης.Θα οπλιστεί δηλαδή σαν ένα ενιαίο τοιχίο.

Το έδειξα έτσι, σε δύο κομμάτια, για να δείξω τη μορφή της προσομοίωσης. Στο Fespa παράδειγμα, όπως θα ξέρεις σίγουρα, αυτή καθ΄ αυτή η διατομή δεν υπάρχει. Μπορείς να τη δημιουργήσεις όμως κάνοντας τη σύνθεση των δύο επιμέρους διατομών που υπάρχουν.

Είναι το ίδιο πράγμα με το να κάνεις σύνθεση π.χ. ένα τοιχίο 25/1,50 με ένα στύλο π.χ. 40/40 στο ένα άκρο του τοιχίου.

Για το σχήμα 2 αναφέρομαι (το ίδιο ισχύει και για το σχήμα 1)

[ΑΡΗΣ ΧΑΝΙΑ]

Η διατομή στο σχ 1 δεν υπάρχει στο Φεσπα??
