Απαιτούμενοι έλεγχοι σε μεταλλικό μέλος

[Thod_83]

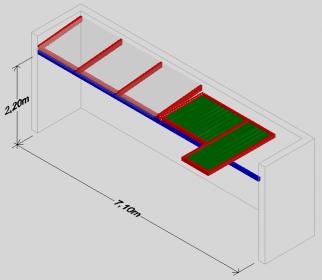

Έχω μια οριζόντια μεταλλική δοκό, πάνω στην οποία στηρίζονται δύο κατασκευές αλουμινίου (αίθριο / σκίαστρο) όπως φαίνεται στο σχήμα.



Η μεταλλική δοκός μπορεί να πακτωθεί σε κατακόρυφα στοιχεία από beton ή εναλλακτικά σε κατακόρυφες μεταλλικές κολώνες (να κατασκευαστεί δλδ ένα πλαίσιο).



Θα ήθελα να με βοηθήσει κάποιος σχετικά με τους απαιτούμενους ελέγχους ώστε να προκύψει η διαστασιολόγηση της δοκού (ή του πλαισίου συνολικά).



Ευχαριστώ!

[david]

Αν η δοκός στηριχθεί σε στοιχεία beton, για αυτόν τον απλό φορέα, έχουμε σαν δράσεις, τα μόνιμα φορτία, το χίονι και τον άνεμο. Εγώ θα έκανα μιά ανάλυση θεωρώντας την δοκό ως αμφιέρειεστη, και θα σύγκρινα τα μέγιστα εντατικά μεγέθη Msd, Vsd με την Μrd και την Vrd. Επειδή τα φορτία είναι μικρά, και συνήθως σε τέτοιες περιπτώσεις χρησιμοποιούμε για αρχιτεκτονικούς λογους διατομές μεγαλύτερες των απαιτούμενων, οι λόγοι Μsd/Μrd και Vsd/Vrd θα είναι πολύ μικροί. Οι βυθύσεις επίσης θα είναι μικρές, αλλά και αυτό μπορείς να το ελέγξεις από με τυπολόγιο π.χ. από το beton kalender για να κάνεις τον έλεγχο λειτουργικότητας. Διαμορφώνεις και δυο απλές συνδέσεις τέμνουσας και είσαι ΟΚ.
