Αρχή λειτουργίας Fan Coils

[panos-vicious]

Έτσι στο γενικά, ναι, μόνο που μπαίνει στο παιχνίδι και ο βαθμός απόδοσης του δικτύου διανομής.

[Alex Pap]

το ξερω απλως δεν θελω τοσο λεπτομερη υπολογισμο. ευχαριστω!

[antloukidis]

Στην ψυξη γιατι το διαιρεις δια δυο???

[Alex Pap]

οχ ναι.. επρεπε να γινει επι την αποδοση του ψυκτη(εστω 2) και μετα να διαιρεθει με το 0.93 ?

Edited Ιούλιος 9 , 2016 by Alex Pap

[panos-vicious]

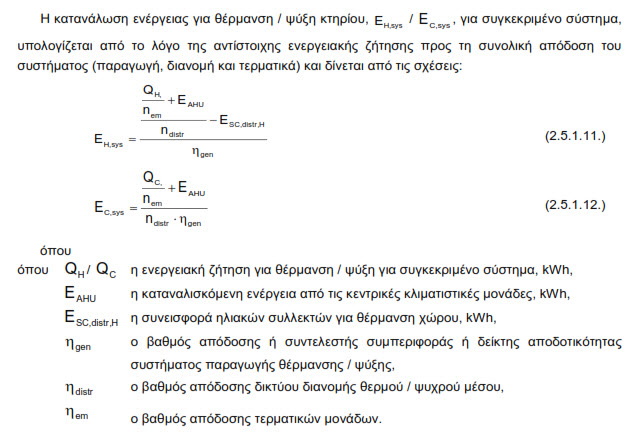

Γιατί "επί" την απόδοση του ψύκτη;

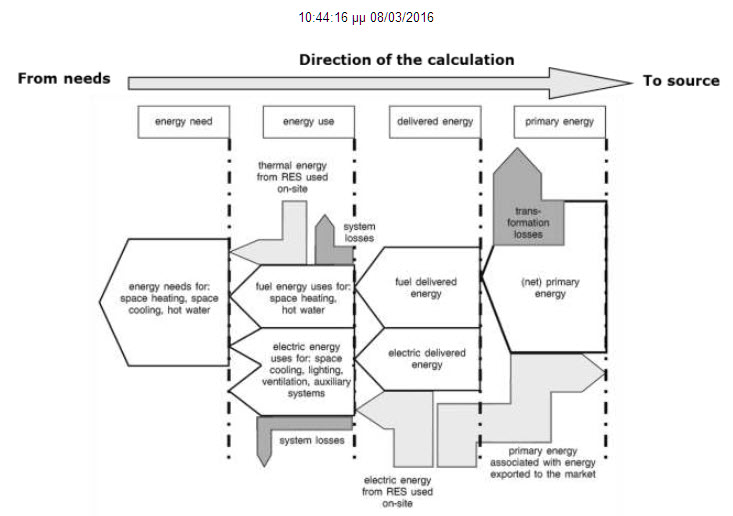

Ας πάμε ανάποδα:

Έστω πως υπολογίστηκε ή μετρήθηκε η ηλεκτρική κατανάλωση για τον ψύκτη (και μόνο), ότι είναι E_{ψύκτη καταναλ.} = 540 [kWh]. Δεν εξετάζω εδώ τη χρονική περίοδο που αφορούσε η κατανάλωση, ούτε και την ανάγω στην ψυχόμενη επιφάνεια.

Αν ο ψύκτης έχει β.α.=2,00, τότε η θεωρητικά (αναμενόμενη) αποδιδόμενη ενέργεια στο δίκτυο διανομής, θα είναι: E_{αποδ. στο δ.δ.} = E_{ψύκτη καταναλ.} * β.α._ψύκτη = 540 [kWh] * 2,00 = 1080 [kWh] = E_{ωφέλιμη ψυκτική ψύκτη}.

Αν ο β.α. του δικτύου διανομής είναι 97,8% (=0,978), τότε η θεωρητικά (αναμενόμενη) αποδιδόμενη ενέργεια στις τερματικές μονάδες, θα είναι: E_{αποδιδ. στις τ.μ.} = E_{αποδ. στο δ.δ.} * β.α._δ.δ. = 1080 [kWh] * 0,978 = 1056,24 [kWh] = E_{ωφέλιμη δ.δ.}.

Και αν ο β.α. των τερματικών μονάδων (fcu) είναι 93% (=0,93), τότε η θεωρητικά (αναμενόμενη) αποδιδόμενη ενέργεια στον ψυχόμενο χώρο, θα είναι: E_{ψυκτική στον χώρο} = E_{αποδιδ. στις τ.μ.} * β.α._τ.μ. = 1056,24 [kWh] * 0,93 = 982,30 [kWh] = E_{ωφέλιμη τ.μ.}.

Αν υπολογίσεις και την θεωρητική κατανάλωση των βοηθητικών συστημάτων σε όλα τα στάδια, τότε έχεις και την συνολική αναμενόμενη (θεωρητική) κατανάλωση για ψύξη.

Edited Ιούλιος 11 , 2016 by panos-vicious

[a.asimakop]

Μια ακόμα ερώτηση σχετικά με τις βάνες.

Έχω τετρασωλήνιο Fan Coil με διαφορετικά στοιχεία.

Να βάλω δυο δύοδες βάνες ή δύο τρίοδες στις προσαγωγές των νερών?

[antloukidis]

Εξαρταται απο τον κυκλοφορητη.



Δες το post #69.

Edited Ιούλιος 16 , 2016 by antloukidis

[cave_c1]

Καλημέρα

Υπάρχουν από κάποιον μετρήσεις για την θερμοκρασία εξερχόμενου αέρα σε συνδιασμό με την θερμοκρασία νερού εισόδου σε fan coil?

Edited Αύγουστος 21 , 2016 by cave_c1

[a.asimakop]

Καλησπέρα.

Ο υπολογισμός για την απαιτούμενη απόδοση ενός FCU σε κάποιο χώρο μια οικίας,

γίνεται όπως ακριβώς και στα κλιματιστικά με Freon?

Αναφέρομαι σε χονδρικό και πρόχειρο υπολογισμό και όχι σε χρήση προγράμματος

στον υπολογιστή (όπως 4Μ).

[aithilenio]

  On 29/9/2016 at 2:26 ΜΜ, a.asimakop said:

Καλησπέρα.

Ο υπολογισμός για την απαιτούμενη απόδοση ενός FCU σε κάποιο χώρο μια οικίας,

γίνεται όπως ακριβώς και στα κλιματιστικά με Freon?

Αναφέρομαι σε χονδρικό και πρόχειρο υπολογισμό και όχι σε χρήση προγράμματος

στον υπολογιστή (όπως 4Μ).

Με την μόνη διαφορά............... και το γράφω προς γνώση και συμμόρφωση πρώτα των ιδιωτών και μετά των υπολοίπων μηχανολόγων  αλλά και μαστόρων εργολάβων................. Η επιλογή των κατάλληλων fancoil  θε πρέπει να λαμβάνει υπόψη και την στάθμη θορύβου αλλά και  την ταχύτητα και κίνησης του αέρα στον χώρο..... Άρα και την σκάλα του φαν.... Άρα και το μέγεθος του fancoil ....και να μην μπαίνουμε σε οικονομικό πλειστηριασμό................

Οι μεν για να εξοικονομήσουν χρήματα οι δεν για να πάρουν την δουλειά......

Ο νοών νoείτο............................................

Edited Οκτώβριος 5 , 2016 by aithilenio
