Inzaghi Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 Ενταξει, αμονωτες ειναι οι σωληνωσεις, μην κολλας. 0,86 αποδοση δικτυου διανομης. Απλα, αν καταλαβα καλα, σου λεει πως αν δυο κλαδοι δινουν στο διαμερισμα σου και ο ενας ειναι μερικως μονωμενος ενω ο αλλος αμονωτος, παρε την αποδοση του αμονωτου. Η αντιστοιχα αν εχεις ενα κλαδο ανω των 100kw και εναν κατω, ολους αμονωτους, παρε την αποδοση του χειροτερου Link to comment Share on other sites More sharing options...
pirsogiannis Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 (edited) Λοιπόν: Η πολυκατοικία απ'ότι καταλαβαίνω έχει δισωλήνιο σύστημα (ξεχωριστός κλάδος προσαγωγής ζεστού και απαγωγής κρύου νερού) και δύο κλάδους συνολικά. Υπάρχουν συνολικά 8 διαμερίσματα. Από την κατανομή των σωληνώσεων στα ντουλαπάκια του κλιμακοστασίου καταλαβαίνω ότι, αφού στο ένα ντουλαπάκι βλέπω 6 σωλήνες και στο άλλο 10 σωλήνες και με βάση και την πορεία των κλάδων στα ορατά τμήματα του κλιμακοστασίου, ο ένας κλάδος του δικτύου θερμαίνει 3 διαμερίσματα (6 σωλήνες ζεστό-κρύο) μεταξύ των οποίων και το δικό μου διαμέρισμα, και ο άλλος 5 διαμερίσματα (10 σωλήνες ζεστό-κρύο). Από αυτά που λέει ο πάνος καταλαβαίνω ότι στην καρτέλα ισχύς δικτύου θα καταχωρήσω την ισχύ του κλάδου που πηγαίνει στα τρία (βάζω μέσα και το δικό μου επιθεωρούμενο) διαμερίσματα. Η οποία ισχύς δεν είναι η μισή της ολικής απ'ότι καταλαβαίνω, αλλά θα μπορούσε κανείς να πει ότι επιμερίζεται ανάλογα με το τί εμβαδά χώρων θερμαίνει. Αν δλδ τα διαμερίσματα ήταν όλα ίσου εμβαδού θα λέγαμε ότι ο ένας κλάδος μεταφέρει ισχύ 3/8=0.375 της ολικής και ο άλλος 5/8=0.625 της ολικής. Είναι σωστός ο συλλογισμός? Συγνώμη αν γίνομαι κουραστικός αλλά αν ένα ζήτημα δεν το κατέχουμε καλά πρέπει να ρωτάμε... εδιτ: ινζάγκι για το δίκτυο που βλέπεις στην φωτό παίρνω απώλειες 11% και όχι 14% γιατί έχει μόνωση αλλά ανεπαρκή και φθαρμένη. Edited Ιούλιος 27 , 2014 by pirsogiannis Link to comment Share on other sites More sharing options...
dib Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 Η πολυκατοικία απ'ότι καταλαβαίνω έχει δισωλήνιο σύστημα (ξεχωριστός κλάδος προσαγωγής ζεστού και απαγωγής κρύου νερού) και δύο κλάδους συνολικά. Υπάρχουν συνολικά 8 διαμερίσματα. Από την κατανομή των σωληνώσεων στα ντουλαπάκια του κλιμακοστασίου καταλαβαίνω ότι, αφού στο ένα ντουλαπάκι βλέπω 6 σωλήνες και στο άλλο 10 σωλήνες και με βάση και την πορεία των κλάδων στα ορατά τμήματα του κλιμακοστασίου, ............. Συνάδελφε συγνώμη αλλα κάτι δεν κατλαβαίνω, ΝΤΟΥΛΑΠΑΚΙΑ (με κολλεκτέρ) στο δισωλήνιο δεν υπάρχουν, εκτός και αν έχει εξεληχθεί τόσο η τεχνολογία και έχω μείνει πίσω. Μήπως εννοείς κάτι άλλο με αυτή τη λέξη και δεν το καταλαβαίνω ? Όμως αν επιμένεις σ' αυτη τη λέξη, μπορείς να ανεβάσεις κάποια φωτο να πάρω μια ιδέα περι τίνος πρόκειται ? Link to comment Share on other sites More sharing options...

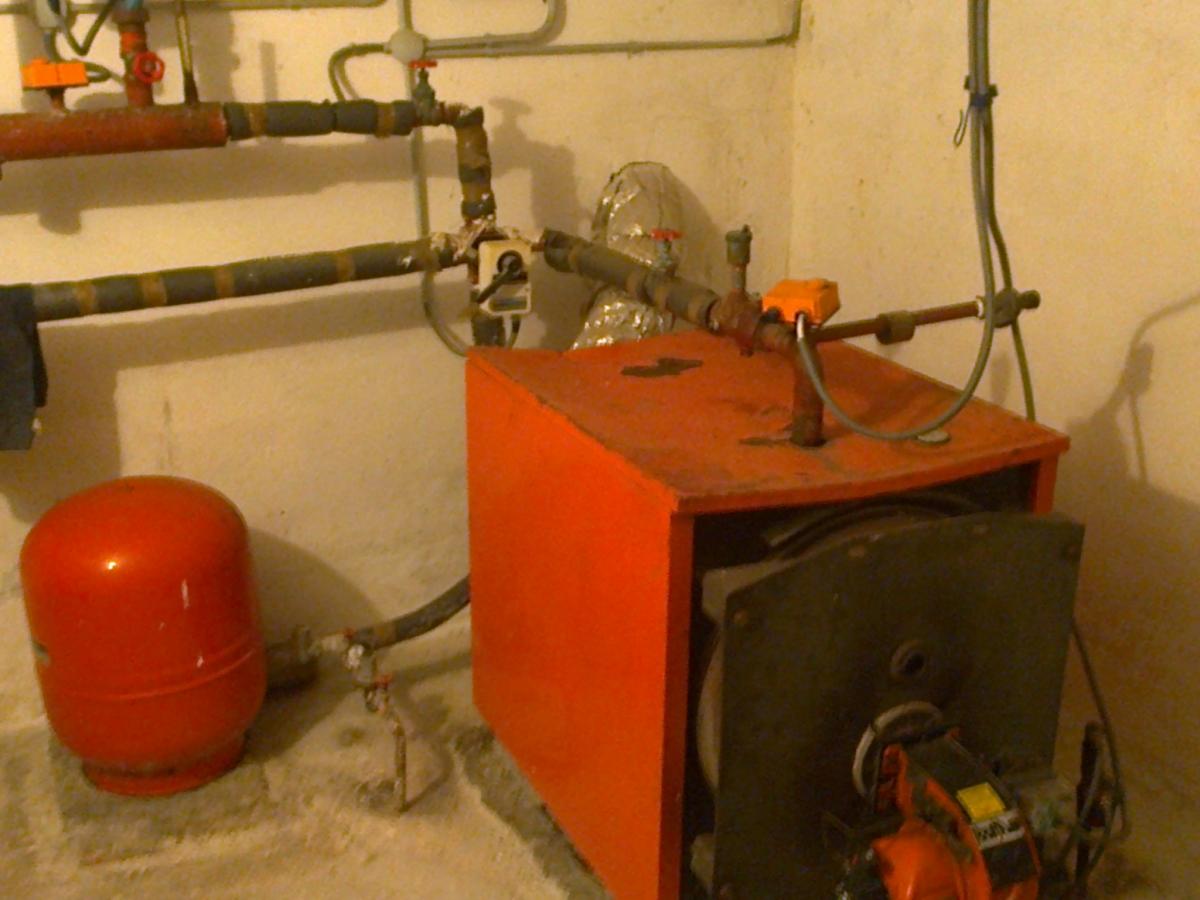

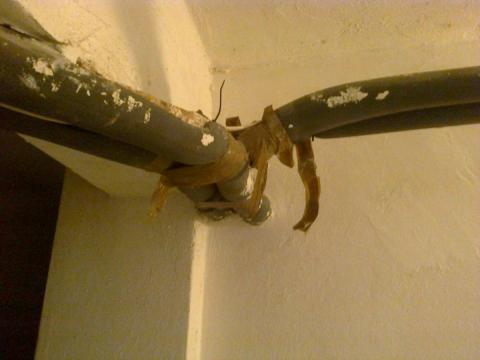

pirsogiannis Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 (edited) το πιο πιθανό είναι ότι δεν περιγράφω σωστά. οπότε ανεβάζω φωτό. η πρώτη φωτό είναι από το εσωτερικό του λεβητοστασίου στο υπόγειο, η δεύτερη στην διακλάδωση των δύο κλάδων ακριβώς έξω από το χώρο του λεβητοστασίου, η τρίτη και τέταρτη ο καταμερισμός (όπως τουλάχιστον υπέθεσα ότι γίνεται..)στο κλιμακοστάσιο του ισογείου. Edited Ιούλιος 27 , 2014 by pirsogiannis Link to comment Share on other sites More sharing options...

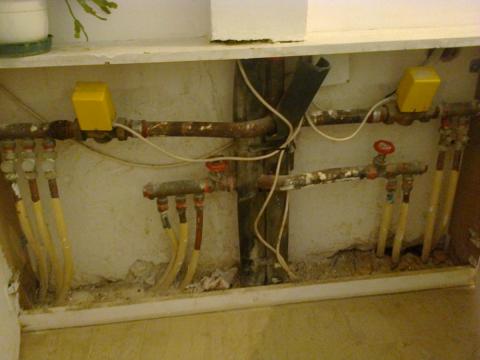

dib Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 (edited) ¨Αρα έχεις ΜΟΝΟΣΩΛΗΝΙΟ σύστημα και οχι δισωλήνιο (σύμφωνα με τις 3 & 4 φωτο) edit Συμπληρωνω Η 3η φωτο τροφοδοτεί το διαμέρσιμα στο τελευταίο όροφο (?) γιατί βλέπω οτι οι κεντρικ΄λες σωληνώσεις δεν συνεχίζουν προς τα πάνω. Η 4η φωτο, τροφοδοτεί 2 διαμερίσματα σε κάποιο ενδιάμεσο όροφο Edited Ιούλιος 27 , 2014 by dib Link to comment Share on other sites More sharing options...
pirsogiannis Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 (edited) οι κλάδοι του δικτύου μου (δεύτερη φωτό) θεωρούνται δύο ή τέσσερις? η τρίτη φωτό είναι τραβηγμένη στο ισόγειο..έχεις δίκιο χαζομάρα έλεγα, αφού οι σωληνώσεις σταματάνε.. όντως η τέταρτη είναι τραβηγμένη στον α όροφο.Για να το ξεμπερδέψουμε η πολυκατοικία έχει: ισόγειο: 2 διαμερίσματα α όροφος: 3 διαμερίσματα β όροφος: 3 διαμερίσματα. Edited Ιούλιος 27 , 2014 by pirsogiannis Link to comment Share on other sites More sharing options...
dib Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 Αμα έχεις κάποια άλλη φωτο του λεβητοστασιου (εκτος της 1ης) ανέβασε την. Στη 2η, φαίνεται οτι υπάρχουν 2 προσαγωγής και 2 επιστροφής, στη 1η του λεβητοστασιου δεν είναι ξεκάθαρο αυτό. Συνεπώς σύμφωνα με τη 2η, έχεις 2 κλαδους δικτύου Link to comment Share on other sites More sharing options...
pirsogiannis Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 (edited) δυστυχώς δεν είναι πάρα πολύ καλές.. επομένως αφού ο κλάδος δεν συνεχίζει επάνω, είναι δυνατόν αυτός ο κλάδος να θερμαίνει ένα διαμέρισμα μόνο του ισογείου? και τα άλλα επτά από τον άλλο?...κάτι άλλο πρέπει να παίζει.. Edited Ιούλιος 27 , 2014 by pirsogiannis Link to comment Share on other sites More sharing options...

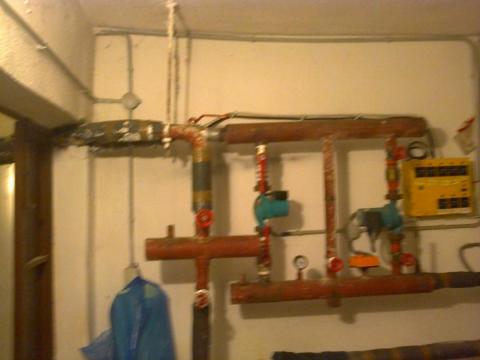

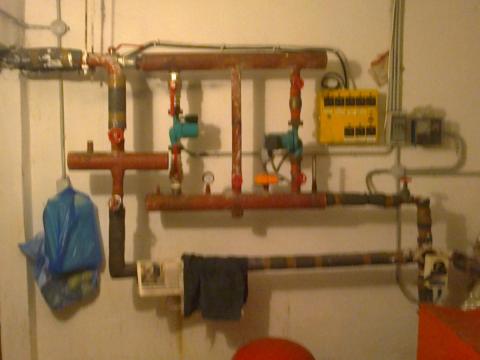

dib Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 Η 2η στο τελευταίο ποστ, μάλλον δείχνει οτι υπάρχει και τετράοδη βάννα (?), πιθανόν να έχουν βάλει αντιστάθμιση στη πολυκατοικία. Για ρώτα το...αλλά και να έχουν βάλει, πάλι κατηγορία Δ εισαι, γιατί δεν έχουν το υπ' αριθ. 2 της Γ κατηγορίας του πιν. 5.5 1 Link to comment Share on other sites More sharing options...
pirsogiannis Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 οκ.σε ευχαριστώ πολύ. Link to comment Share on other sites More sharing options...
