dib Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 Ευχαριστώ νάσαι καλά συνάδελφε και καλή συνέχεια στο ΠΕΑ Link to comment Share on other sites More sharing options...

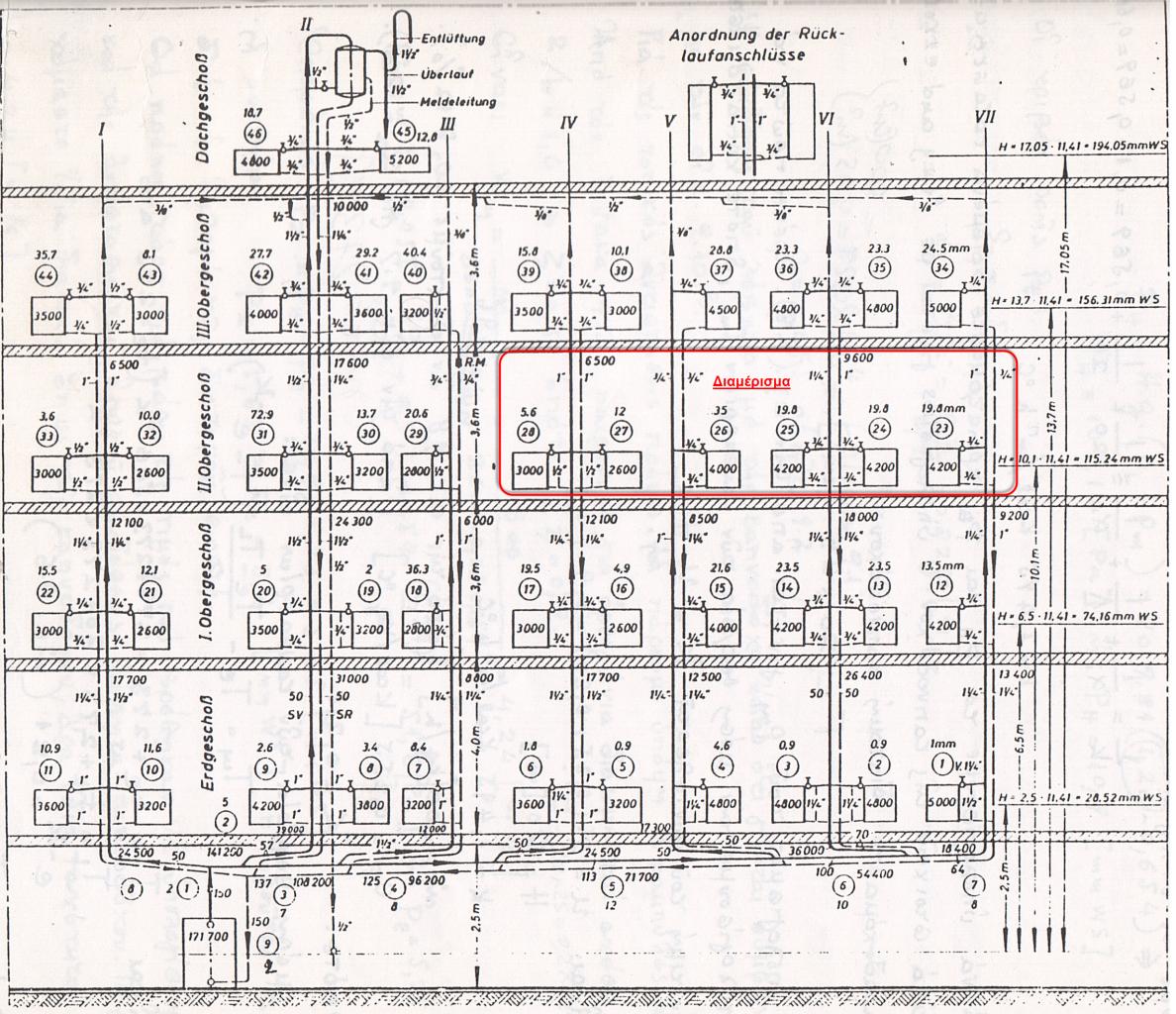

panos-vicious Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 Το τελευταίο κομμάτι που αναφέρεις: "Αν έχεις περισσότερους από έναν κλάδους (παλιό δισωλήνιο σύστημα) που διέρχονται από την ιδιοκτησία σου, πάρε αυτόν με τον χειρότερο βαθμό απόδοσης και βάλε την ισχύ αυτού στο κελί της ισχύος." θα μπορούσες να το εξηγήσεις λίγο? Σε ευχαριστώ θερμά! Δες το παρακάτω κατακόρυφο διάγραμμα ενός δισωληνίου δικτύου. Από τον χώρο που ορίζω ως διαμέρισμα διέρχονται περισσότεροι από ένας κλάδοι (οι IV,V, VII και VII), όπως συμβαίνει συνήθως με τα δισωλήνια συστήματα. Σου λέω να πάρεις ως ισχύ δικτύου για το συγκεκριμένο διαμέρισμα την ισχύ εκείνου του κλάδου που έχει τον χειρότερο βαθμό απόδοσης, σε σχέση με την θερμική ισχύ που μεταφέρει και την μόνωσή του σε σχέση με την διάμετρό του (στην αρχή του κλάδου). Εδώ και οι τέσσερις κλάδοι έχουν διάμετρο από 2" έως 3", θεωρώ πως έχουν ανεπαρκή μόνωση βάση του πίνακα 4.7. και επίσης όλοι έχουν ισχύ κάτω από 100 [kW] (28.49, 20.12, 41.87, 21.4 kW), και ακόμα όλοι περνάνε μέσα από εσωτερικούς χώρους, οπότε έχουν τον ίδιο βαθμό απόδοσης. Σαν ισχύ δικτύου για το διαμέρισμα, θα έπαιρνα: Pδικτύου = 41.87 * ng1 * ng2 [kW]. Σπάνια θα βρεις εφαρμοσμένη μελέτη και σχέδια εφαρμογής, αλλά συνήθως οι κλάδοι είναι κάτω των 100[kW]. Αν θες μπορείς να κάνεις τον καταμερισμό της συνολικής θερμικής ισχύος ανά κλάδο ποσοστιαία είτε ανάλογα με τα χιλιοστά θέρμανσης ή εναλλακτικά με την επιφάνεια δαπέδου των χώρων που καλύπτει ο κλάδος προς τη συνολική θερμαινόμενη επιφάνεια του κτιρίου είτε κάνοντας χρήση των συντελεστών εi από την κατανομή δαπανών θέρμανσης. Θα δεις διαφορά στα αποτελέσματα του Κ.Α. αν συμπληρώσεις τιμή πάνω από 100 [kW]. Συμπληρωματικά και αυτά που λέει ο Inzaghi στο #31. 4 Link to comment Share on other sites More sharing options...
pirsogiannis Δημοσιεύτηκε Ιούλιος 27 , 2014 Share Δημοσιεύτηκε Ιούλιος 27 , 2014 πάνο σε ευχαριστώ θερμότατα!ένας επιπλέον λόγος το ότι δεν έχεις κανένα κόμπλεξ να δείξεις αυτά που γνωρίζεις σε κάποιον μηχανικό άλλης ειδικότητας που οι γνώσεις του στο θέμα είναι σαφέστατα περιορισμένες... καλό βράδυ ! Link to comment Share on other sites More sharing options...
akaliak Δημοσιεύτηκε Ιούλιος 28 , 2014 Share Δημοσιεύτηκε Ιούλιος 28 , 2014 ¨ Συμπληρωνω Η 3η φωτο τροφοδοτεί το διαμέρσιμα στο τελευταίο όροφο (?) γιατί βλέπω οτι οι κεντρικ΄λες σωληνώσεις δεν συνεχίζουν προς τα πάνω. Εξαεριστικά δεν έχει?? Link to comment Share on other sites More sharing options...
panos-vicious Δημοσιεύτηκε Ιούλιος 28 , 2014 Share Δημοσιεύτηκε Ιούλιος 28 , 2014 Εκτός από τα αυτόματα εξαεριστικά, δεν βγαίνουν και τα ...κουκιά. οι κλάδοι του δικτύου μου (δεύτερη φωτό) θεωρούνται δύο ή τέσσερις? η τρίτη φωτό είναι τραβηγμένη στο ισόγειο..έχεις δίκιο χαζομάρα έλεγα, αφού οι σωληνώσεις σταματάνε.. όντως η τέταρτη είναι τραβηγμένη στον α όροφο.Για να το ξεμπερδέψουμε η πολυκατοικία έχει: ισόγειο: 2 διαμερίσματα α όροφος: 3 διαμερίσματα β όροφος: 3 διαμερίσματα. Στην τέταρτη φωτογραφία, φαίνονται δύο ζεύγη συλλεκτών, οπότε δύο (2) αυτονομίες και όπως λέει ο συνάδελφος είναι στον Α' όροφο. Αν πούμε πως έχει άλλα δύο ζεύγη στον Β' όροφο, τότε μας κάνουν τέσσερεις (4) αυτονομίες. Και ένα ακόμα από το ένα και μόνο ζεύγος του ισογείου, σούμα πέντε (5) αυτονομίες. Άλλος κλάδος δεν φαίνεται, οπότε μπας και έχει γίνει συνένωση διαμερισμάτων; Δηλαδή τα 2 του ισογείου σε ένα, στον Α' όροφο ένα μεγάλο διαμέρισμα (αυτό με τα τρία κυκλώματα) και μια συνένωση δύο μικρών διαμερισμάτων (δύο κυκλώματα) και το ίδιο και στον Β' όροφο; Link to comment Share on other sites More sharing options...

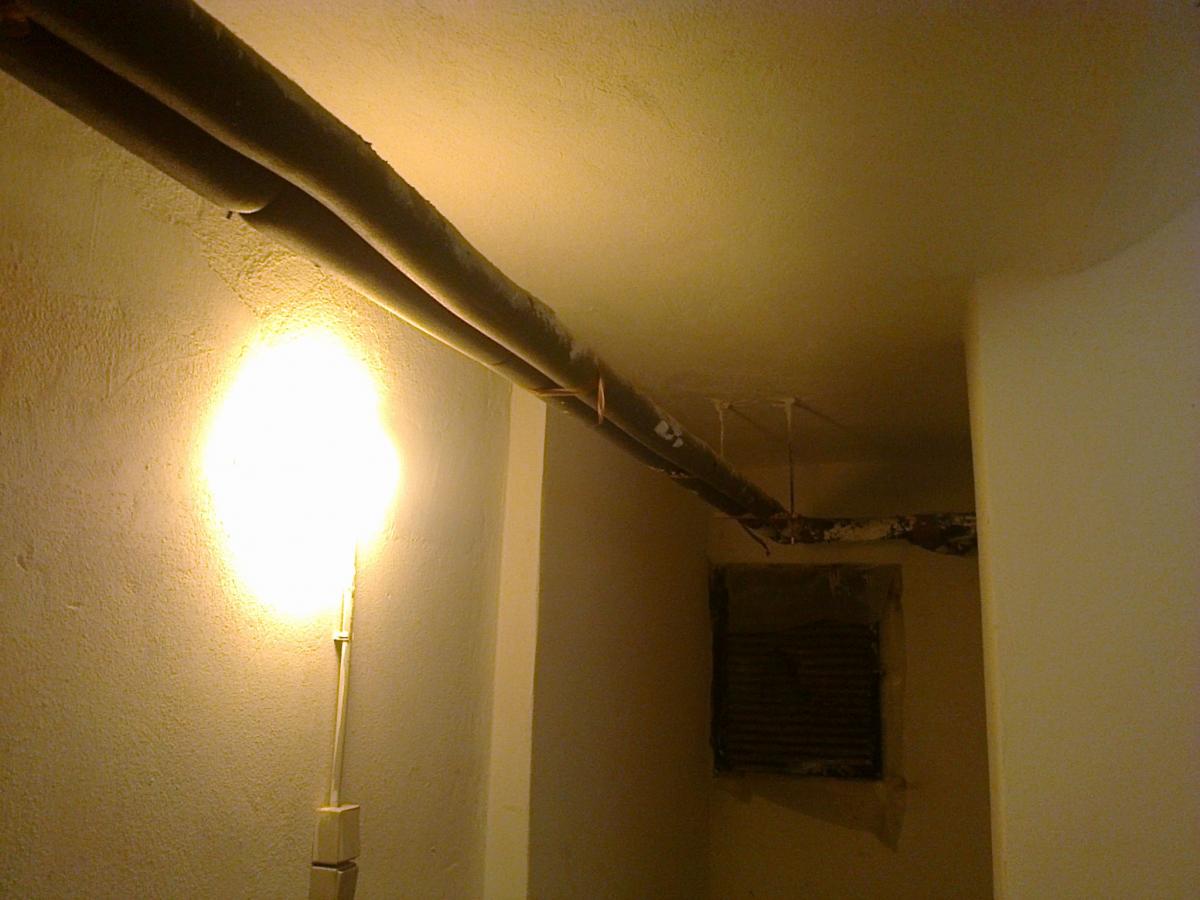

pirsogiannis Δημοσιεύτηκε Ιούλιος 29 , 2014 Share Δημοσιεύτηκε Ιούλιος 29 , 2014 (edited) Το μυστήριο λύθηκε χτες..πιο μυστήριο δηλαδή τρομάρα μου...οι κλάδοι είναι τρεις. Στην τρίτη φωτό (που λέγαμε και με τον dib ότι δεν συνεχίζει σωλήνας επάνω..και φαίνεται καμμένη η μόνωση), φαίνεται ο κλάδος που εξυπηρετεί ένα διαμέρισμα μόνο, αυτό στο ισόγειο. Στην τέταρτη φωτό (που είναι τυπική θα λέγαμε σε α και β όροφο) φαίνεται ο κλάδος που εξυπηρετεί από δύο διαμερίσματα σε α και β όροφο και ένα στο ισόγειο, ενώ ο τρίτος κλάδος (ο τρόπον τινά "δικός" μου) εξυπηρετεί ένα διαμέρισμα στον α και ένα στον β όροφο.Σύνολο 8 διαμερίσματα και 3 κλάδοι. εδιτ: ο τρίτος κλάδος δημιουργείται πίσω από τον τοίχο στο υπόγειο που αρχικά δεν είχα κάνει τον κόπο να πάω..(ε,εννοώ να πάω πίσω από τον τοίχο, όχι το να κατέβω στο υπόγειο!) Edited Ιούλιος 29 , 2014 by pirsogiannis Link to comment Share on other sites More sharing options...
gio Δημοσιεύτηκε Αύγουστος 7 , 2014 Share Δημοσιεύτηκε Αύγουστος 7 , 2014 Πως μπορω να βρω στα συστηματα,την ισχυ του κυκλοφορητη, για διαμερισμα 90 μ2 β οροφου ως προς την υφισταμενη κατασταση? Ειναι σε πολυκατοικια με κεντρικη θερμανση πετρελαιου με λεβητα 90.000Kcal/h. Θα βαλει Φυσικο Αεριο. Ενας συναδερφος ειπε να βρω τα χιλιοστα της θερμανσης του διαμερισματος και να το πολλαπλασιασω με 0,19 για το υφισταμενο και με 0,07 για το σεναριο του φυσικου αεριου. Δεν το καταλαβα αυτο και επιπλεον δεν ξερω τα χιλιοστα του διαμερισματος kykloforitis.bmp Link to comment Share on other sites More sharing options...
dib Δημοσιεύτηκε Αύγουστος 7 , 2014 Share Δημοσιεύτηκε Αύγουστος 7 , 2014 Με κάποιο τρόπο θα πρέπει να βρείς τα τμ του συνόλου του κτηρίου. Αφού τα βρείς πχ 350τμ, 90/350 = 0,257 ~ 0,26 0,26 * 0,091 KW = 0,024 KW Το ίδιο κάνεις και για το καυστήρα : 0,26 * .... KW = Link to comment Share on other sites More sharing options...
gio Δημοσιεύτηκε Αύγουστος 7 , 2014 Share Δημοσιεύτηκε Αύγουστος 7 , 2014 (edited) ok ευχαριστω...το 0,19 και 0,07 όμως που μου ειπε ο συναδερφος...που κολαει? και μιλαω για ισχυ κυκλοφορητη οχι για λεβητα Edited Αύγουστος 7 , 2014 by gio Link to comment Share on other sites More sharing options...
dib Δημοσιεύτηκε Αύγουστος 7 , 2014 Share Δημοσιεύτηκε Αύγουστος 7 , 2014 Με κάποιο τρόπο θα πρέπει να βρείς τα τμ του συνόλου του κτηρίου. Αφού τα βρείς πχ 350τμ, 90/350 = 0,257 ~ 0,26 0,26 * 0,091 KW = 0,024 KW Αυτό είναι παράδειγμα... εσύ επειδή έχεις ισχύ κυκλοφορητή 195 W, η ισχύ που λαμβάνεις υπόψη για βοηθητικό σύστημα απο κυκλοφορητή είναι 0,051 KW - (0,26 * 0,195) και αυτό καταχωρείς Το ίδιο κάνεις και για το καυστήρα : 0,26 * .... KW = Link to comment Share on other sites More sharing options...
