Απορίες επί ξυλοτύπου

[Skrats]

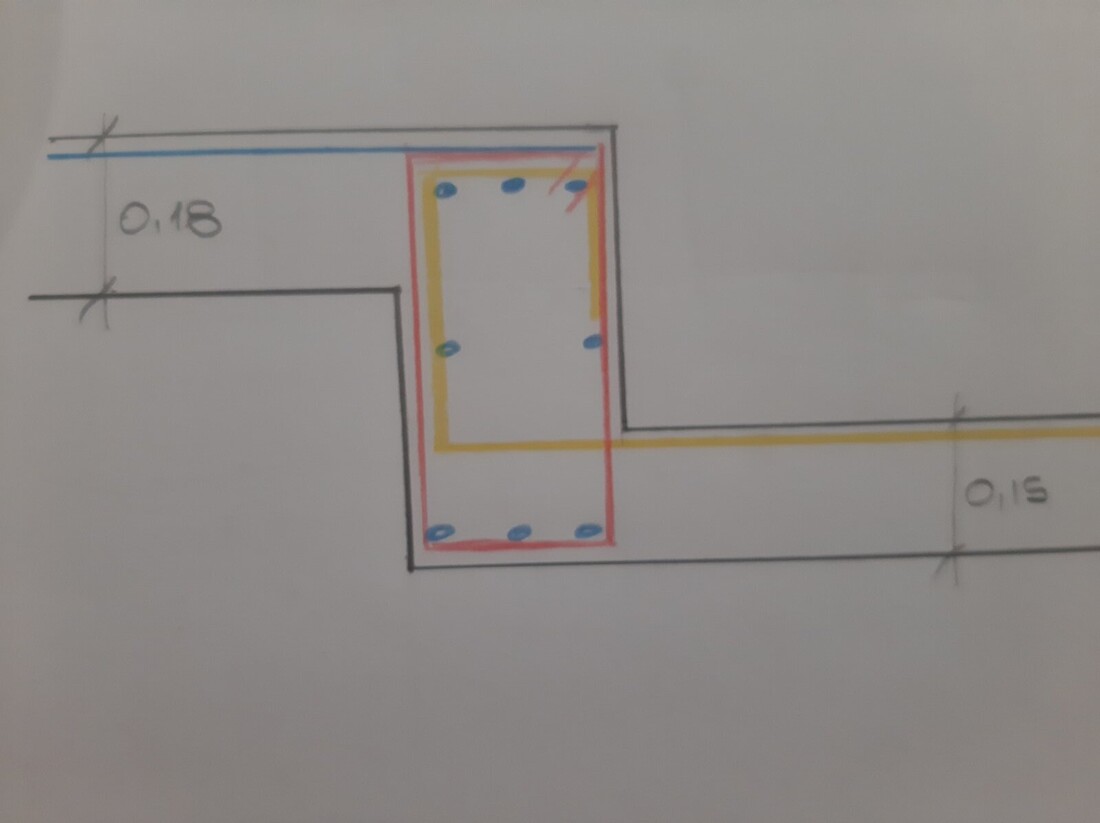

Η κατασκευή είναι οπως στο συνημμένο  σχήμα.

[kostassid]

Θα έβαζα και εγκάρσιο τσερκι,  ξαπλωτό  και επιπλέον διαμήκη

[ilias]

Αύξησε το πλάτος της δοκού και ενίσχυσε τον πλαΐνο οπλισμό παρειών.

[kfil]

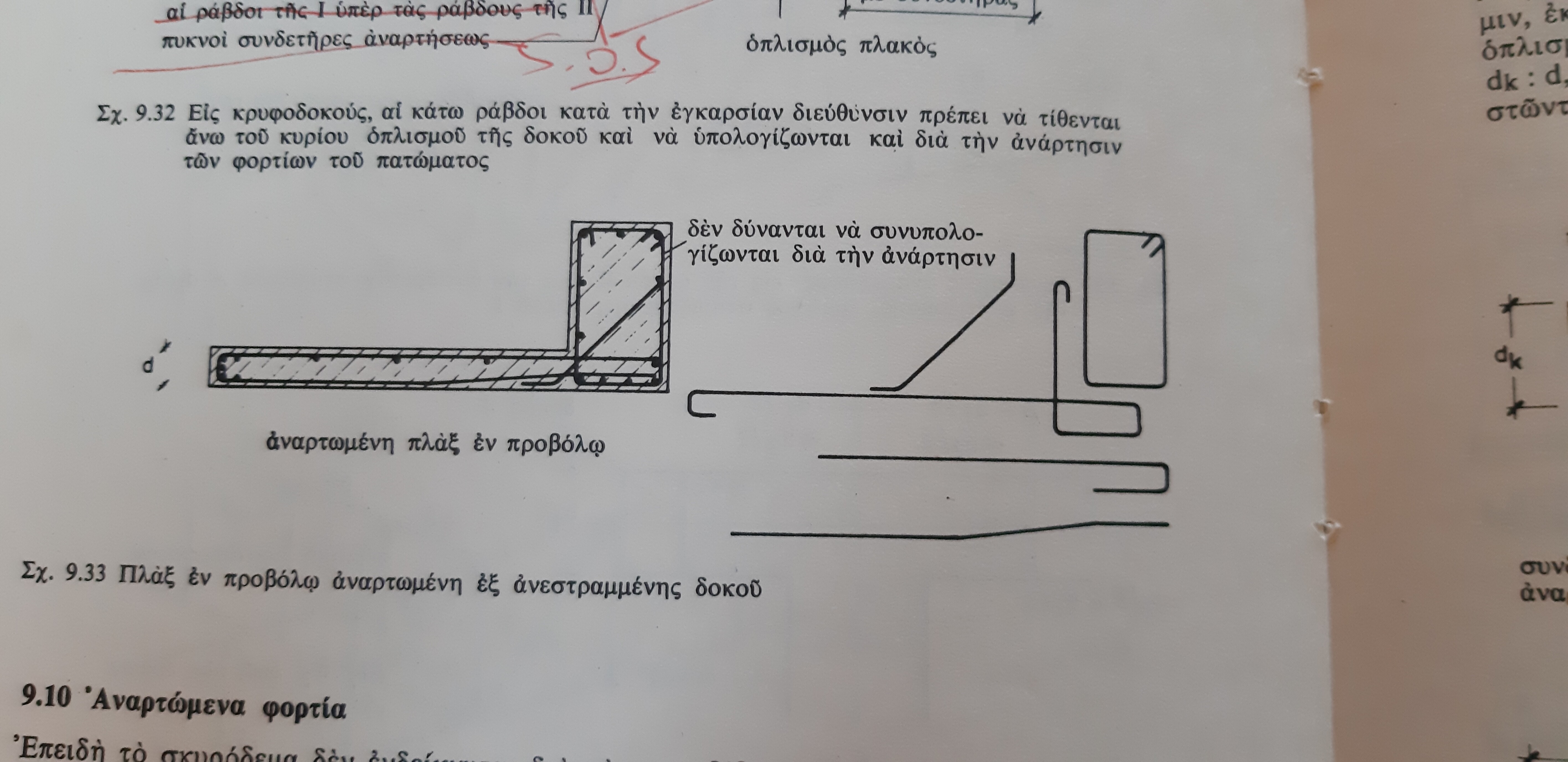

Αυτο ειναι απο τον Leonhardt

[modigliani]

Καλησπέρα σας, πρόκειται για ένα κτίριο ισόγειο με υπόγειο που περιβάλλεται περιμετρικά με πεζοδρόμιο. Έχουν συνδέσει το πεζοδρόμιο με τα τοιχία του υπόγειου 30cm με βλητρα φ12/15. Είναι κάτι που συνηθίζεται; Δε θα ήταν πιο σωστό να είχε αρμό μεταξύ τους και το έδαφος κάτω από το πεζοδρόμιο να είχε συμπυκνωθεί ( δε ξέρω αν είναι απαραίτητο).

[kfil]



 Η σύνδεση αυτή δεν επηρεάζει στην στατική συμπεριφορά του κυρίως κτιρίου (εφ όσον έγινε στο τοιχίο του υπογείου) .

Η σύνδεση αυτή έγινε πιθανόν γιατί δεν υπάρχει εμπιστοσύνη ότι θα πετύχει πλήρως η συμπύκνωση της υποδομής του πεζοδρομίου (κατά proctor τουλάχιστον 98%)

Βέβαια δεν συνηθίζεται αλλά εκείνο που βλέπουμε αρκετές φορές είναι η καθίζηση του πεζοδρομίου και η αποκόλλησή του από την άκρη.

[modigliani]

Ευχαριστώ πάρα πολύ!🙂

[cvlengnr]

(Μεταφέρθηκε στο παρόν θέμα. Pavlos 33)

Γεια σας συνάδελφοι

Έχω την εξης περιπτωση : Σε νέα κατοικία απο σκυρόδεμα, σχεδιάζω δίρριχτη στέγη beton.

Στην όψη και κατα μήκος της χαμηλής επιπεδης δοκού υπάρχει flat προστέγασμα - πρόβολος ανοιγματος ~2μ

Αυτό που με προβληματίζει ειναι ο τρόπος αγκύρωσης του οπλισμου του προβόλου. Επειδη "πίσω απο την δοκό" δεν υπάρχει πλάκα για να συνεχίσει ευθυγραμμα ο οπλισμός.

Τι θα μπορούσα να κάνω? να τον "σπάσω για να συνεχίσει στην πλάκα της στέγης παίρνοντας την ανηφόρα δεν μου αρέσει. Να τον κατεβάσω μέσα στην δοκό (ύψους 50-60cm) ?



Edited 6 ώρες πριν by Pavlos33

[kfil]

Δες την ενότητα "απορίες επί ξυλοτύπου"

[Pavlos33]

@cvlengnr Oρθώς προβληματίζεσαι και δεν φαντάζομαι να πέρασε από το μυαλό η σκέψη να δεθεί δίμετρος πρόβολος σε άμεση στρέψη μόνο από το δοκάρι. Αν θέλεις ανέβασε τομή και ξυλότυπο οροφής  να έχουμε εικόνα του ερωτήματος.
