Απορίες επί ξυλοτύπου

[cvlengnr]

Για την στρέψη αν και με προβλημάτησε, θεωρώ ότι λόγω της πλάκας (έστω και κεκλιμένης) θα ειναι περιορισμένη.

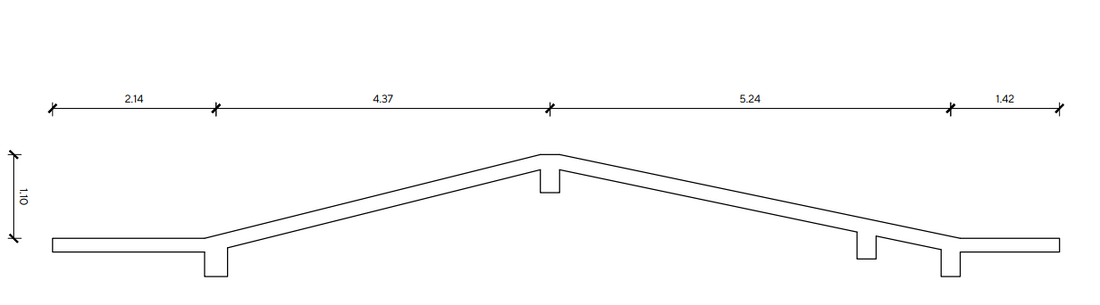

Αυτη ειναι η τομή της στέγης. Εγκάρσια ειναι πλαισιο 2 ανοιγμάτων ~4μ με 3 στύλους

[Pavlos33]

Πριν ανεβάσεις το σκαρίφημα είχα αντιληφθεί εσφαλμένα ότι το αρχιτεκτονικό για κάποιο λόγο θα ζητούσε πρόβολο να ξεκινάει από το κάτω μέρος του δοκαριού χωρίς δηλαδή πλάκα να έχει αντίβαρο και να χωθούν τα σίδερα μέσα και γι αυτό μίλησα για στρέψη αρχικά. Πάντως το πιο συνηθισμένο προστέγασμα είναι να συνεχίζεται κεκλιμένα η πλάκα.  Προσωπική άποψη εκφράζοντας έχοντας δει τέτοια κατασκευή δεν δείχνει ωραία με οριζόντιο προστέγασμα σε συνέχεια της κεκλιμένης πλάκας. Όμως και στην παραπάνω τομή δεν βλέπω κάποιο πρόβλημα στο να οπλιστεί σωστά.

[kostassid]

Το διάγραμμα ροπων, στα δεξιά τι βγάζει?

[ilias]



20 ώρες πριν, cvlengnr said:

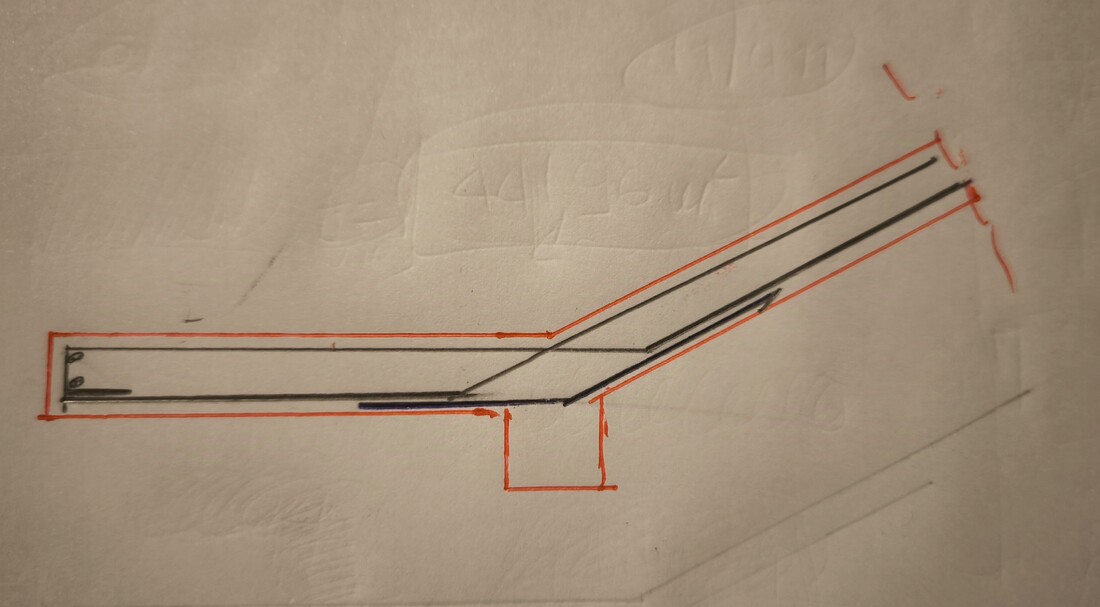

Αυτό που με προβληματίζει ειναι ο τρόπος αγκύρωσης του οπλισμου του προβόλου. Επειδη "πίσω απο την δοκό" δεν υπάρχει πλάκα για να συνεχίσει ευθυγραμμα ο οπλισμός.

Τι θα μπορούσα να κάνω? να τον "σπάσω για να συνεχίσει στην πλάκα της στέγης παίρνοντας την ανηφόρα δεν μου αρέσει. Να τον κατεβάσω μέσα στην δοκό (ύψους 50-60cm) ?



Edited November 22, 2024 at 10:54 πμ by ilias

[AlexisPap]

Αν έχεις χώρο επάνω από την πλάκα, μπορείς να εξετάσεις και αυτή τη λύση:

[tetris]

εξαιρετικά δύσκολο κατασκευαστικά, μιας κι απαιτείται ειδικό καλούπωμα που εμποδίζει τις μετακινήσεις



αντ' αυτού, θα μπορούσε να σκυροδετηθεί "χύμα", αλλά αυτό θα χαλούσε ττην εμφάνιση









Edited November 23, 2024 at 07:56 πμ by tetris

[Brasco]

Ας μπει και ο οπλισμός της περίσφιξης της δοκού στο παιχνίδι.
Δηλαδή τμήμα του άνω οπλισμού του προβόλου να αποτελεί συνέχεια των τσερκιών.
Ο οπλισμός προβόλου να αποτελεί εν μέρει συνέχεια του οπλισμού της κεκλιμένης στέγης (και να αγκυρώνεται σε αυτήν)
και εν μέρει επέκταση του οπλισμού περίσφιξης της δοκού.

[Kicking Bird]

Καλησπέρα σας.

Είμαι νέος μηχανικός (και μόλις τώρα εγγράφτηκα στο φόρουμ). Θα ήθελα την γνώμη σας για κάποια θέματα που βλέπω σε έναν ξυλότυπο,

1) Στην εικόνα 1 υπάρχει στην άκρη κάθε δοκού η σημείωση FeuΦ8/2Ο. Το ερώτημα μου είναι τι ακριβώς σημαίνει αυτό το πρόθεμα Feu δίπλα απο τον εγκάρσιο οπλισμό της δοκού?

2)Στην εικόνα 2 θα ήθελα να διαλευκάνω τι συμβολίζει η έκφραση "ΕΚ Δ16 2Φ14 "?Εγώ πιστέυω ότι υπάρχουν 2Φ14 άνω τα οποία συνεχίζουν στο Δ15

3) Επίσης μια τελική διευκρίνηση. Στις πλάκες υπάρχει η σημείωση 7Φ10/Μ . Αυτό να φανταστώ ότι σημαίνει 7Φ1Ο ανά μέτρο?

Το κτήριο είναι κατασκευής 1981.Σας ευχαριστώ.

[tetris]

1. Συνδετήρες

2. ???

3. Ναι

Αλλά μη σε απασχολεί. Έτσι κι αλλιώς δεν θα ξαναδείς τέτοιο ξυλότυπο. Οι ξυλότυποι είναι, πλέον, πιο σωστά συνταγμένοι

[Pavlos33]

2 ώρες πριν, Kicking Bird said:

2)Στην εικόνα 2 θα ήθελα να διαλευκάνω τι συμβολίζει η έκφραση "ΕΚ Δ16 2Φ14 "?Εγώ πιστέυω ότι υπάρχουν 2Φ14 άνω τα οποία συνεχίζουν στο Δ15

3) Επίσης μια τελική διευκρίνηση. Στις πλάκες υπάρχει η σημείωση 7Φ10/Μ . Αυτό να φανταστώ ότι σημαίνει 7Φ1Ο ανά μέτρο?

Το κτήριο είναι κατασκευής 1981.Σας ευχαριστώ.

Φανερό από το σχέδιο ότι αφορά ξυλότυπο προ ΝΕΑΚ. Μήπως με την αναγραφή "ΕΚ" αναφέρεται στα κάτω σίδερα που τρέχουν στο άνοιγμα και στα Επάνω σίδερα τα οποία προέκυπταν από τα κάτω και "έσπαγαν" κοντά στις στηρίξεις για να ανέβουν πάνω.

Τα 7Φ10/Μ σημαίνουν όπως ορθά αναφέρθηκε εφτά σίδερα διαμέτρου Φ10 στο μέτρο, δηλαδή περίπου Φ10/15 και στα σίδερα αυτά πάνε εναλλάξ, ένα ίσιο, ένα σπαστό ή μπορούμε διαφορετικά να πούμε ίσια Φ10/30 και σπαστά Φ10/30.
