Στέγη σε διαφορετικά επίπεδα...




Recommended Posts

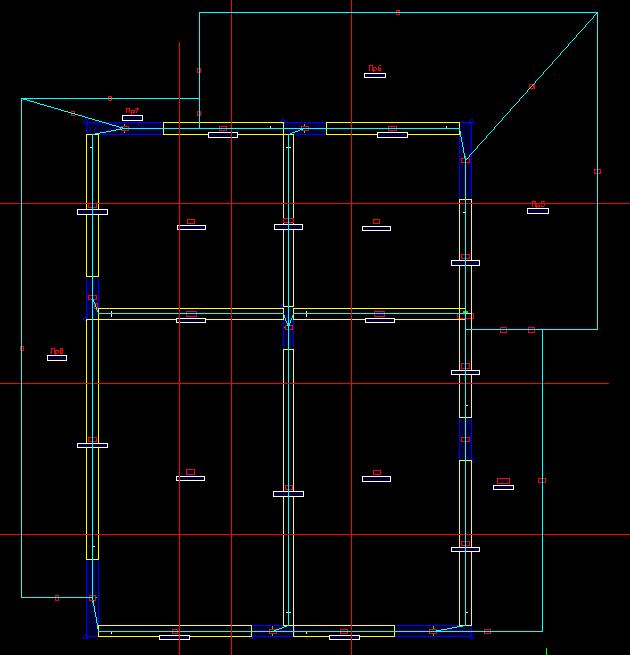

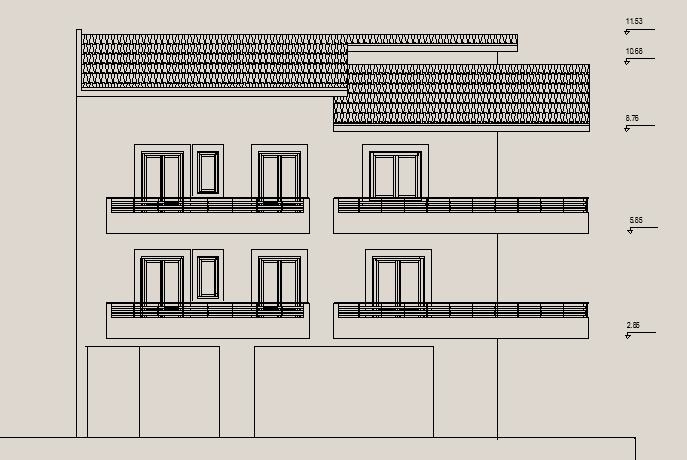

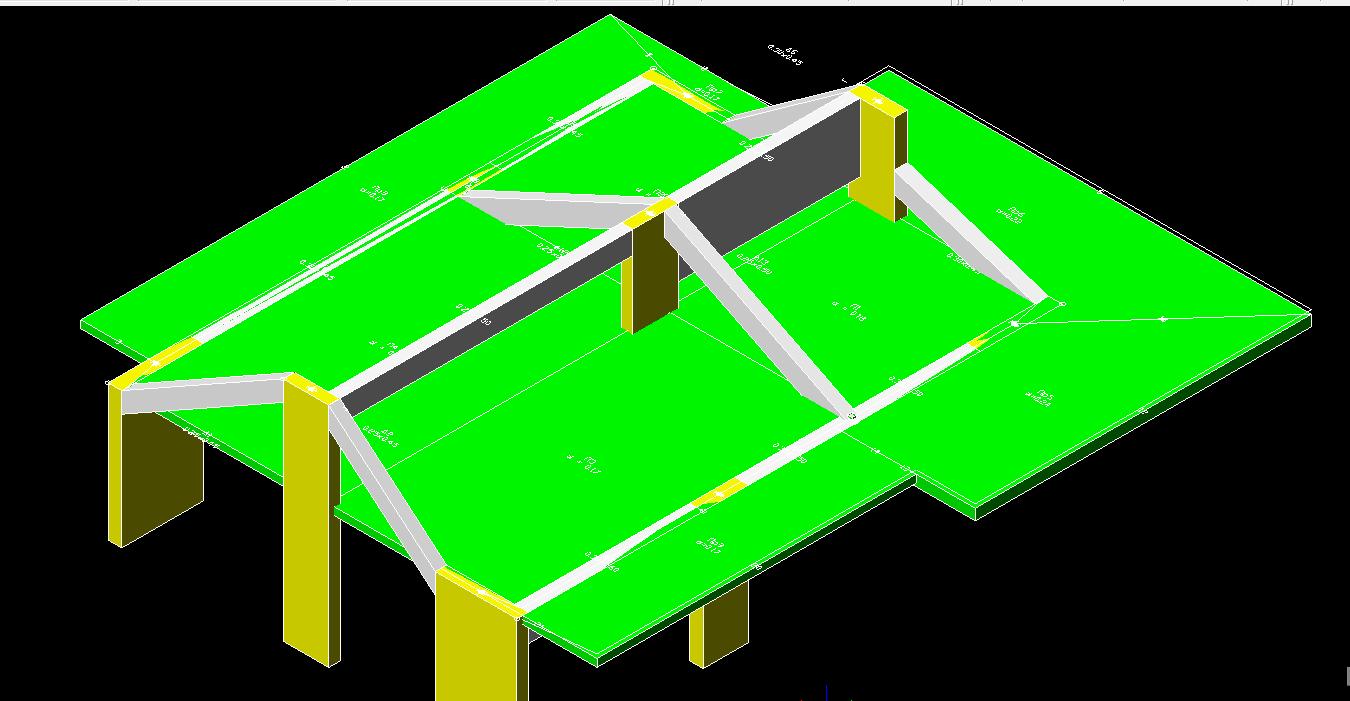

Έχει κάνει ποτέ κανείς στέγη με διαφορετικά επίπεδα? πως μπορεί να κατασκευαστεί? το μεσαίο δοκάρι πρέπει να γίνει ψηλότερο για να πιάνει και τις δύο πλάκες? η διαφορά μεταξύ πλακών είναι 1μ και αναφέραμε στην πάνω δεξιά πλάκα. Οι εικόνες είναι απο το strad... και το autocad. Ευχαριστω...:confused:





  • Like 1
Link to comment
Share on other sites

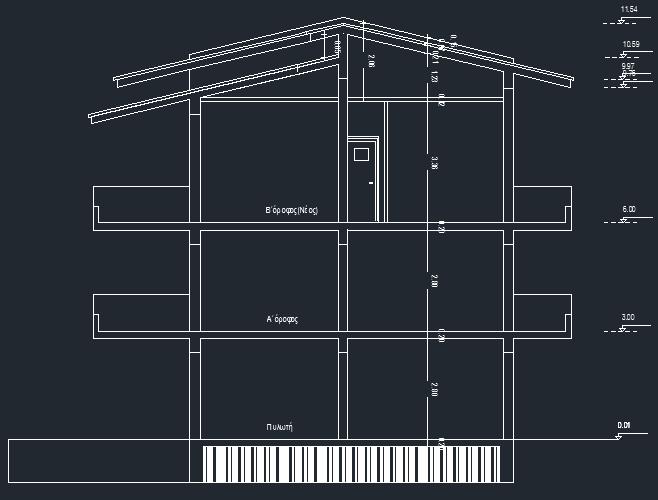

αν υπάρχει η απαίτηση να κατασκευαστεί από μπετόν μπορεί κάλλιστα να κατασκευαστεί όπως αντιλαμβάνομαι ότι έχεις κάνει στην 3η εικόνα. δεν βλέπω κάποιο λάθος δηλαδή.

ουσιαστικά μορφώνεις ένα δοκάρι διατομής ζ για να γεφυρώσεις την ανισοσταθμία των πλακών. αν θες ψάξε λίγο το θέμα των κεκλιμένων μπετονένιων πλακών, έχει ξανασυζητηθεί και θυμάμαι ότι υπήρχε και λεπτομέρεια αγκύρωσης των οπλισμών σε κορφιά μπετονένιας στέγης στα downloads.

αν έχεις κάποια ειδικότερη ερώτηση και γνωρίζουμε, θα απαντήσουμε.

π.χ. στον εν λόγω όροφο δεν λαμβάνεται υπόψη διαφραγματική λειτουργία κατά την ανάλυση ως επί το δυσμενέστερο, οι στύλοι σου θα είναι κοντοί (θέσει σίγουρα) και θα διαστασιολογηθούν με ικανοτικό (βέβαια βλέπω τελευταίο όροφο), στην σκυροδέτηση ελαφρύ κατασκευαστικό πλέγμα άνω στις κεκλιμένες πλάκες κ.ο.κ.

edit : και θα σου έλεγα να προσέξεις την διαστασιολόγηση του μεγάλου σου δοκαριού (1μ), διαστασιολόγηση και με το χέρι, στρέψη, ισχυρός οπλισμός παρειάς, πυκνοί συνδετήρες κλπ.
