sbullakis Δημοσιεύτηκε Ιούνιος 28 , 2011 Share Δημοσιεύτηκε Ιούνιος 28 , 2011 Παιδες εχω κανει ενα τοπογραφικο στο autocad και θελω να το μετατρεψω σε pdf με την εντολη plot επιλεγω να μετατραπει σε pdf αλλα μου βγαζει μια κενη ασπρη σελιδα στο pdf ρχειο.. επισης παλι στο παραθυρο της εντολης plot εκει στα units πως θα βαλω κλιμαμα 1:500 ?? ευχαριστω. 1 1 Link to comment Share on other sites More sharing options...
venezia Δημοσιεύτηκε Ιούνιος 28 , 2011 Share Δημοσιεύτηκε Ιούνιος 28 , 2011 Συνάδελφε θα πρέπει να ορίσεις ως εκτυπωτή πριν την εκτύπωση , εικονικό εκτυπωτή pdf , που θα έχεις προηγουμένως εγκαταστήσει από σχετικό πρόγραμμα ανάγνωσης αρχείων pdf. Δες στο αρχείο σου εκτυπωτών αν υπάρχει ήδη εγκαταστημένο. Link to comment Share on other sites More sharing options...
sbullakis Δημοσιεύτηκε Ιούνιος 28 , 2011 Συγγραφέας Share Δημοσιεύτηκε Ιούνιος 28 , 2011 Επιλέγω απο τους εκτυπωτες μετατροπή σε PDF μου το μετατρέπει σε PDF αλλα μου εμφανίζει μια άσπρη σελίδα κ μερικές φορές μ βγάζει το μισό οικόπεδο.... Link to comment Share on other sites More sharing options...
Μια χαρά και δυο τρομάρες Δημοσιεύτηκε Ιούνιος 28 , 2011 Share Δημοσιεύτηκε Ιούνιος 28 , 2011 Διαλέγεις απο το 'what to pλot' την επιλογή 'Window' και μετα κανεις ενα παραθυρο επιλογής για να διαλεξεις το κομματι του σχεδίου σου που θες να τυπωσεις Επισης αν εχεις σχεδιασει το σχεδιο σε μετρα, βαζεις κλιμα 1000 προς 500 Link to comment Share on other sites More sharing options...
stefanos zervos Δημοσιεύτηκε Ιούνιος 29 , 2011 Share Δημοσιεύτηκε Ιούνιος 29 , 2011 Αυτό που προσπαθείς να κάνεις, δεν λέγεται μετατροπή, αλλά εκτύπωση. Στο autocad έχουμε τη δυνατότητα να εκτυπώσουμε είτε σε χαρτί είτε σε αρχείο. Στη συγκεκριμένη περίπτωση, σε αρχείο pdf. Προφανώς δεν έχεις ιδέα από εκτύπωση.. Διάβασε =12&Itemid=49"]αυτό. Ελπίζω να σε βοηθήσει να μπεις στο νόημα. 1 Link to comment Share on other sites More sharing options...
sbullakis Δημοσιεύτηκε Ιούνιος 29 , 2011 Συγγραφέας Share Δημοσιεύτηκε Ιούνιος 29 , 2011 Παιδια καταρχην ευχαριστω πολυ για το ενδιαφερον...εκανα οτι μου ειπατε αλλα το προβλημα ειναι οτι στο pdf αρχειο βλεπω μονο ενα κομματι του σχεδιου...εχω επιλεξει απο το what to plot -window τι θελω να τυπωσω παταω preview και μου δειχνει μονο ενα κομματι του σχεδιου οχι οτι επελεξα...τι να κανω ??? ευχαριστω. Link to comment Share on other sites More sharing options...

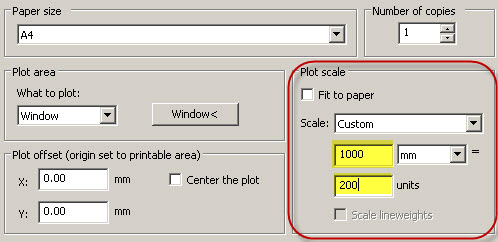

gvarth Δημοσιεύτηκε Ιούνιος 29 , 2011 Share Δημοσιεύτηκε Ιούνιος 29 , 2011 Θα πρέπει να γίνει έλεγχος της κλίμακας εκτύπωσης . Για 1:200 θα πρέπει να γράψετε 1000 = 200 . Δείτε και την συνημμένη εικόνα και βέβαια πειραματιστείτε με την τοποθέτηση του σχεδίου στο χαρτί , ώστε στο Preview να έχετε αποτελεσματικό έλεγχο πάνω στο "κομμάτι" που επιλέξατε να τυπώσετε (άσχετα αν η εκτύπωση αφορά PDF αρχείο). Link to comment Share on other sites More sharing options...
sbullakis Δημοσιεύτηκε Ιούνιος 29 , 2011 Συγγραφέας Share Δημοσιεύτηκε Ιούνιος 29 , 2011 Θα πρέπει να γίνει έλεγχος της κλίμακας εκτύπωσης . Για 1:200 θα πρέπει να γράψετε 1000 = 200 . Δείτε και την συνημμένη εικόνα και βέβαια πειραματιστείτε με την τοποθέτηση του σχεδίου στο χαρτί , ώστε στο Preview να έχετε αποτελεσματικό έλεγχο πάνω στο "κομμάτι" που επιλέξατε να τυπώσετε (άσχετα αν η εκτύπωση αφορά PDF αρχείο). Την κλιμακα την εχω στη σωστη μορφη 1000=500 για 1:500 το προβλημα ειναι οτι οταν επιλεγω απο το what to plot τι θελω για εκτυπωση μου βγαζει αλλα νταλων στο preview... Link to comment Share on other sites More sharing options...
gvarth Δημοσιεύτηκε Ιούνιος 29 , 2011 Share Δημοσιεύτηκε Ιούνιος 29 , 2011 Για να μπορέσετε να έχετε κάποια ουσιαστικότερη βοήθεια , ανεβάστε μας εικόνα της οθόνης με τις ρυθμίσεις που κάνετε καθώς και ενδεικτική εικόνα με το αποτέλεσμα . Link to comment Share on other sites More sharing options...
tsak1 Δημοσιεύτηκε Ιούνιος 29 , 2011 Share Δημοσιεύτηκε Ιούνιος 29 , 2011 οταν επιλεγω απο το what to plot τι θελω για εκτυπωση μου βγαζει αλλα νταλων στο preview... Πρόσεξε τα offsets, για καλό και για κακό τσέκαρε το center the plot. Link to comment Share on other sites More sharing options...
