Βάθος έδρασης δομ.στοιχείου σε επαφη με το έδαφος

[bstoch]

  On 22/5/2016 at 4:40 ΜΜ, bstoch said:

στελνω την τομη για να το δεις



  On 21/5/2016 at 11:42 ΜΜ, panos-vicious said:

Αν και καθυστερημένα, και έχοντας ίσως καταλάβει λάθος αυτό που ρωτά ο συνάδελφος,νομίζω πως εδώ δεν παίζει το U δαπ. μ.θ.χ. = 4,5 [W/(m^2*K)], εκτός κι αν όντως το δαπέδο του μπαζωμένου (σε βάθος 0,70+m η κάτω ίνα του) είναι έδαφος.

Αν δεν, τότε -θεωρώ πως- θα πρέπει να αντιμετωπιστεί σαν το επισυναπτόμενο.



Στάλθηκε από το GT-I8260 μο

στελνω την τομη για να το δεις

Edited May 22, 2016 at 04:40 μμ by bstoch

[JOHNYMAL]

Συνάδελφοι σε υπόσκαφο κτίριο με πέτρινους τοίχους όπου μία πλευρά του τοίχου είναι σε επαφή με εξωτερικό αέρα πως υπολογίζω το U των τοίχων ?

Επίσης στο βάθος έδρασης τη τιμή βάζω?

[panos-vicious]

Η 3.2.2.2. της 1ης ΤΟΤΕΕ και η 2.1.6. της 2ης δεν σε βοηθούν; Αν όχι, ανέβασε καμιά τομή και τα λέμε.

Αν έχεις κεκλιμένο έδαφος, το μέσο βάθος έδρασης των κατακόρυφων δομικών στοιχείων σε επαφή με το έδαφος, θα είναι (z1+z2)/2. Αυτό θα είναι το Κ βάθος του λογισμικού. Το Α βάθος θα είναι μηδέν, αν εννοείται δεν έχεις και επίπεδο κατώτερο του ισογείου. Ο συντελεστής U που καταχωρείς είναι ο ονομαστικός τον οποίο υπολογίζεις με τιμές Ri=0,13 και Ra=0,00 [(m2*K)/W].

Αντίστοιχα (πάλι για κεκλιμένο έδαφος), το μέσο βάθος έδρασης της πλάκας δαπέδου του ισογείου, θα είναι ο λόγος του αθροίσματος των γινομένων μήκος επί βάθος προς το άθροισμα των πλευρών της πλάκας, δηλαδή της περιμέτρου: z_μέσο = Σ (l_i x z_i) / Σl_i.

Edited February 20, 2017 at 08:28 πμ by panos-vicious

[vovos]

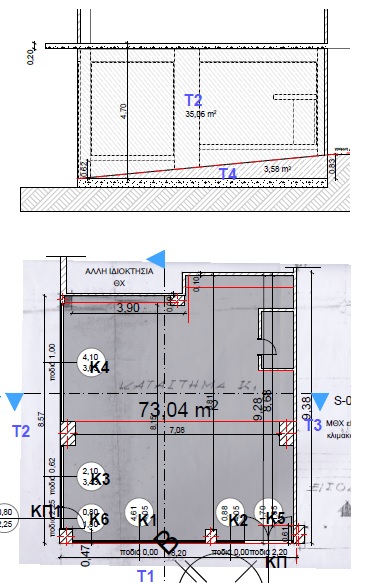

Καλησπέρα, σε γωνιακό ισόγειο κατάστημα πρώην καφενείο, η όψη του είναι στο επίπεδο του εδάφους ενώ η πλαινή όψη είναι σε ανηφορικό δρόμο (Τ2 βλ. εικόνα). Τμήμα δηλαδή του τοίχου αυτού βρίσκεται σε επαφή με το έδαφος. Θεώρησα σωστό να διαχωρίσω τον τοίχο αυτόν σε δυο (Τ2, Τ4) και να δηλώσω το ένα ως αδιαφανή επιφάνεια ενώ το δεύτερο σε επαφή με το έδαφος.  Πως όμως ορίζουμε το Κ. Βάθος του τμήματος αυτού που σχηματίζει τρίγωνο; και τι U θα πρέπει να έχει; το δάπεδο το έχω δηλώσει σε επαφή με το έδαφος  με U 4,5 W/m2k. Είναι σωστό το σκεπτικό μου;

Επίσης επειδή είναι παλιό καφενείο ως μέση κατανάλωση ΖΝΧ διαίρεσα τα τετραγωνικά με 0.58 παρά το γεγονός οτι δεν έχει τίποτα για ΖΝΧ.

[panos-vicious]

Καταρχήν, για το ΖΝΧ πολλαπλασιάζεις τα τετραγωνικά της θερμαινόμενης επιφάνειας με τα 0,58 [m3/m2/έτος]. Όχι διαιρείς. Η διαίρεση δίνει m³/m⁴/έτος δηλαδή κυβικά στο χωροχρόνο.



Βάθος έδρασης του τοίχου Τ4: z = (z1+z2) / 2,  όπου z1 και z2 το βάθος από το διαμορφωμένο έδαφος ως την κάτω ίνα του τοίχου (της πλάκας δαπέδου για την ακρίβεια), στις δύο άκρες του μήκους του. Αυτό είναι το Κ βάθος όπως αποκαλείται στο λογισμικό. Το Α βάθος είναι μηδέν.

Για την πλάκα δαπέδου τα πράγματα είναι διαφορετικά όσον αφορά το μέσο Κ βάθος.Υπολογίζεις ένα σταθμισμένο Κ βάθος, που προκύπτει από τη διαίρεση του αθροίσματος των γινομένων μήκος πλευράς επί το βάθος έδρασης αυτής της πλευράς, με το άθροισμα των μηκών των πλευρών.

Δηλαδή στο παράδειγμά σου: Κ = ((9,38*z1) + (4,00*z2) + (0,81*z3) + (4,20*z4) + (8,57*z5) + (8,20*z6)) / (9,38+4,00+0,81+4,20+8,57).

Οι συντελεστές θερμοπερατότητας που δηλώνεις, είναι οι ονοματικοί. Για δάπεδο επί εδάφους αμόνωτο, ο πίνακας 3.4β. δίνει τιμή 3,10 [W/(m2*K)]. Αυτήν βάζεις, εκτός κι υπολόγισες μόνος σου τον συντελεστή U. Το 4,50[W/(m2*K)] είναι για την πλάκα επί εδάφους για κατά συνθήκη μ.θ.χ., δηλαδή για τα μπαζωμένα τμήματα.

[iks]

vovos,



στο δάπεδο υπάρχει ανισοσταθμία? το δάπεδο του καφενείου είναι η διακεκομένη γραμμή (δύο στάθμες) ή η πλάκα οπλ. σκυροδέματος κάτω (μία στάθμη). Τα λέω αυτά για να δούμε μέχρι που είναι η ΘΖ.

Edited March 12, 2017 at 11:16 πμ by iks

[vovos]

  On 12/3/2017 at 11:14 ΠΜ, iks said:

vovos,



στο δάπεδο υπάρχει ανισοσταθμία? το δάπεδο του καφενείου είναι η διακεκομένη γραμμή (δύο στάθμες) ή η πλάκα οπλ. σκυροδέματος κάτω (μία στάθμη). Τα λέω αυτά για να δούμε μέχρι που είναι η ΘΖ.

Το δάπεδο είναι η πλάκα σκυροδέματος. Η διακεκομένη είναι η κλίση του εδάφους. Ουσιαστικά ο πλαινός δρόμος είναι ανηφορικός

[panos-vicious]

Για τα δύο ζεύγη οριζόντιων διακεκομμένων ρώτησε ο iks. Όχι για την κεκλιμένη ευθεία.

[MAR_PAX]

Καλημέρα,

Έχω κατοικία κατασκευής του 1991 που το υπόγειο της έχει γίνει χώρος Κυρίας Χρήσης (δηλ θα το λάβω σαν Θερμαινόμενο χώρο μιας και επικοινωνεί και με τον επάνω όροφο με σκάλα).

Το υπόγειο απο κάποιες πλευρές είναι τελείως μπαζωμένο και απο κάποιες  άλλες αποκαλύπτεται με βάθος που διαφέρει κάθε φορά ..

Επειδή έχω μπερδευτεί λίγο με τα στοιχεία που είναι σε επαφή με έδαφος ήθελα να ρωτήσω :

α) για τα τοιχία που είναι εντός εδάφους : Βάζω Κ= τα μετρά (σε απόλυτη τιμή) που είναι μέσα στο έδαφος ? Και το Α = 0 μ σε όλες τις περιπτώσεις ?  (κάτω απο το υπόγειο μου που εχει γίνει χώρος Κυρίας Χρήσης δεν υπάρχει αλλο υπόγειο)

β) Το U το παίρνω απο τη μελέτη θερμομόνωσής ? (Να σημειώσω οτι υπάρχει στη μελέτη θερμομόνωσης U μόνο για το δάπεδο σε επαφή με το έδαφος και για τα υποστυλώματα σε επαφή με αερα και ΟΧΙ για τα  τοιχια σε επαφή με το έδαφος)

γ) Για το δάπεδο σε επαφή με έδαφος παίρνω σαν Κ  το μέσο βάθος έδρασης ?
