Fespa - σχεδίαση υποστυλώματος

[Renaissance]

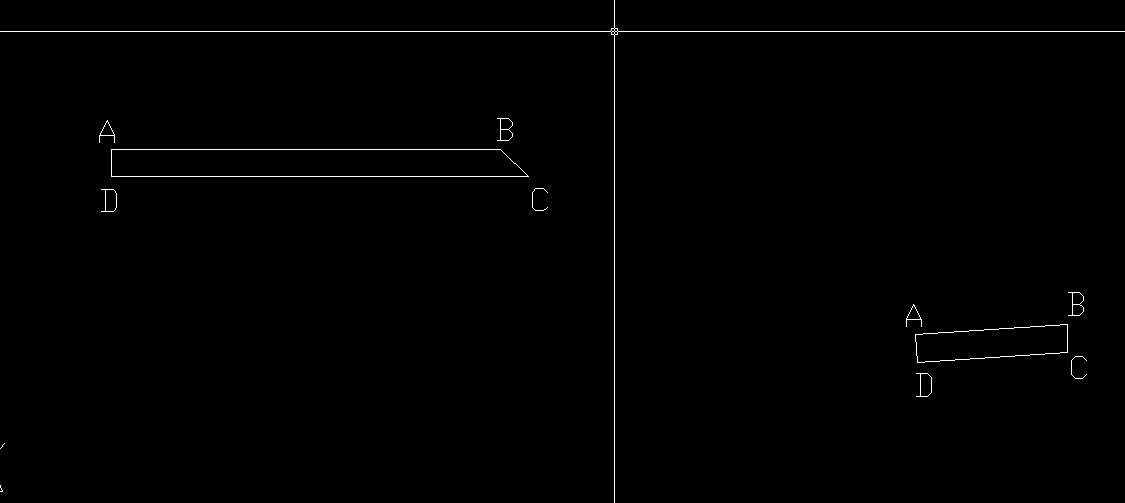

Μπορει καποιος να μου εξηγησει πως σχεδιαζονται αυτα τα υποστυλωματα στο φεσπα?

ΕΙναι ορθογωνικα (?) μονο που η μια εκ των πλευρων BC ή ΑD (αναλογως την περιπτωση) ειναι κεκλιμενη .

[erling]

Το 2ο σχήμα νομίζω δεν έχει πρόβληαμ να είσαχθεί ως έχει, δηλαδή ορθογωνικό με στροφή.

Για το 1ο και γενικά όλα τα παράξενα σχήματα που δεν έχει έτοιμα το FESPA πρέπει να σχεδιάσεις κάπου το σχήμα που θέλεις να έχει το υποστύλωμα, μετά (ή νωρίτερα δεν έχει σημασία) να εισάγεις ένα υποστύλωμα (έστω Κ1) στην θέση που θέλεις και μετά μέσα από το μενού ΕΠΕΞΕΡΓΑΣΙΑ επιλέγεις αυτό το σχήμα και από το μενού ΥΠΟΣΤΥΛΩΜΑ διαλέγεις την επιλογή ΔΩΣΕ ΠΟΛΥΓΩΝΙΚΗ ΔΙΑΤΟΜΗ και κάνεις κλικ πάνω στο υποστύλωμα Κ! ώστε να του δώσεις την πολυγωνική μορφή.



υ.γ. Αν και όπως βλέπω το 1ο σχήμα, ούτε εκεί θα έδινα πολυγωνική διατομή αφού μάλλον είναι μικρή η γωνία (κλίση) της BC. Θα το επέλυνα σαν ορθογωνικό και θα το σχεδίαζα όπως θα κατασκευαστεί.

[Renaissance]

Σε ευχαριστω παρα πολυ φιλε erling!

Δυστυχως πρεπει να το σχεδιασω γραμμη γραμμη οπως φοβομουν γιατι προκειται για την διπλωματικη μου και καταλαβαινεις οτι ειναι περιορισμενες οι πρωτοβουλιες μου..



Σε ευχαριστω και παλι



edit: Μπορω καπως να "στρετσαρω" τη μια πλευρα μονο του υποστ.?Σαν κινηση κορυφης (στις πλακες ) ας πουμε?

[Renaissance]

ΕΦοσον σχεδιαστει μια πλακα με παχος πχ 15 cm μπορω μετα να το αλλαξω και με τι διαδικασια?

[erling]

με τις εντολές Πάρε - Δώσε παραμέτρους από το μενού της πλάκας.

[Renaissance]

σε Ευχαριστώ ΠΟΛΥ Erling!!!
