giannis_ie Δημοσιεύτηκε Αύγουστος 17 , 2011 Share Δημοσιεύτηκε Αύγουστος 17 , 2011 <<...τα διαζώματα (chainages) από οπλισμένο σκυρόδεμα καταλαμβάνουν ολόκληρο το πλάτος της τοιχοποιίας, ενώ έχουν σχετικά χαμηλό ύψος, καθώς καλούνται να λειτουργήσουν ως δοκοί καμπτόμενες σε οριζόντιο επίπεδο.>> ( Ιγνατάκης από σεμινάριο του Τ.Ε.Ε) Γεια σας. Στο φόρουμ σε διάφορα ποστ διαβάζω ότι όλοι οπλίζουν το σεναζ με 3 σίδερα κάτω και 3 πάνω (ή 4 κάτω και 4 πάνω ή...κ.τ.λ). Εφόσον όμως το σεναζ κατά κύριο λόγο λειτούργει στο οριζόντιο επίπεδο, δεν θα έπρεπε οι στρώσεις του οπλισμού να τοποθετούνται στη δεξιά και αριστερή παρια (π.χ. 3 αριστερά κ 3 δεξιά)? Link to comment Share on other sites More sharing options...
proteas Δημοσιεύτηκε Αύγουστος 17 , 2011 Share Δημοσιεύτηκε Αύγουστος 17 , 2011 αν δέχονταν φορτία από εκείνη την πλευρά ναι ... δέχονται; Link to comment Share on other sites More sharing options...
giannis_ie Δημοσιεύτηκε Αύγουστος 17 , 2011 Συγγραφέας Share Δημοσιεύτηκε Αύγουστος 17 , 2011 Στον σεισμό μόνο. Καλείται να εμποδίσει τις γωνιακές παραμορφώσεις τον τοίχων, οι οποίες φυσικά του προκαλούν ένταση (μιλώ για σεναζ σε φέροντες τοιχοποιίες) Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Αύγουστος 18 , 2011 Share Δημοσιεύτηκε Αύγουστος 18 , 2011 Το θέμα έχει συζητηθεί εκτενώς σε διάφορα νήματα. Δίνω εδώ μία σχετική παραπομπή... Εν τέλει, νομίζω ότι κάθε περίπτωση έχει τις ιδιαιτερότητές της και ότι ένας μηχανικός που μπορεί και σχεδιάζει φορείς από Ω/Σ μπορεί (ή πρέπει να μπορεί) να επιλέγει και τον τύπο του σενάζ που είναι κατάλληλος για την κατασκευή του. Για να μην λέμε μόνο "λόγια του αέρα" να και λίγη βιβλιογραφία http://library.tee.gr/digital/m2173/m2173_vintzilaiou3.pdf Γενικά, αν μιλάμε για συνήθη σενάζ δρομικών πλινθοδομών, τα 2Φ8 είναι αρκετά... Link to comment Share on other sites More sharing options...
giannis_ie Δημοσιεύτηκε Αύγουστος 18 , 2011 Συγγραφέας Share Δημοσιεύτηκε Αύγουστος 18 , 2011 Κεφάλαιο 17 ‘’κανόνες λεπτομερών όπλισης’’, κεφάλαιο 18 ‘’κανόνες διαμόρφωσης και κατασκευαστικές λεπτομέρειες δομικών στοιχειών’’ ΕΚΩΣ. Όλοι λίγο πολύ τα έχουν κατανοήσει και εμπεδώσει αυτά για φορεις Ω/Σ. Όμως εγώ με αυτά που διαβάζω εδώ για σεναζ φέρουσας τοιχοποιίας, έχω μπερδευτεί πάρα πολύ…. α) Τελικά ποιο είναι το επίπεδο φόρτισης (και άρα σε ποιές παριες τοποθετιέται ο διαμήκης οπλισμός) και β) Πως είναι ο σωστός τρόπος αγκύρωσης του οπλισμού στις γωνίες όπου διασταυρώνονται δυο σεναζ Νομίζω ότι είναι δυο βασικές απορίες και θα εκτιμούσα πάρα πολύ αν κάποιος ο όποιος τα έχει ξεκαθαρισμένα στο μυαλό του με βοηθούσε Link to comment Share on other sites More sharing options...
AlexisPap Δημοσιεύτηκε Αύγουστος 18 , 2011 Share Δημοσιεύτηκε Αύγουστος 18 , 2011 Το πως ωπλίζονται τα διαζώματα Ω/Σ σε φέρουσα τοιχοποιία το περιγράφει ο ΕΚ-3. Για τα διαζώματα τοιχοπληρώσεων φορέων από Ω/Σ, ισχύουν τα παρακάτω: - Κύριος λόγος τοποθέτησης διαζωμάτων η βελτίωση της συμπεριφοράς της τοιχοποιίας σε μεγάλες εκτός επιπέδου παραμορφώσεις. - Δεύτερος λόγος η αύξηση της αντοχής σε εκτός επιπέδου δράσεις. Με βάση τα παραπάνω κύριο επίπεδο φόρτισης για ένα διάζωμα είναι το οριζόντιο επίπεδο και ελάχιστος ωπλισμός δύο ράβδοι τοποθετημένες μία δεξιά και μία αριστερά... 4 Link to comment Share on other sites More sharing options...
giannis_ie Δημοσιεύτηκε Αύγουστος 19 , 2011 Συγγραφέας Share Δημοσιεύτηκε Αύγουστος 19 , 2011 Σε ευχαριστώ πολύ. Θα κατεβάσω τον ΕΚ6 να δω τι παίζει Link to comment Share on other sites More sharing options...

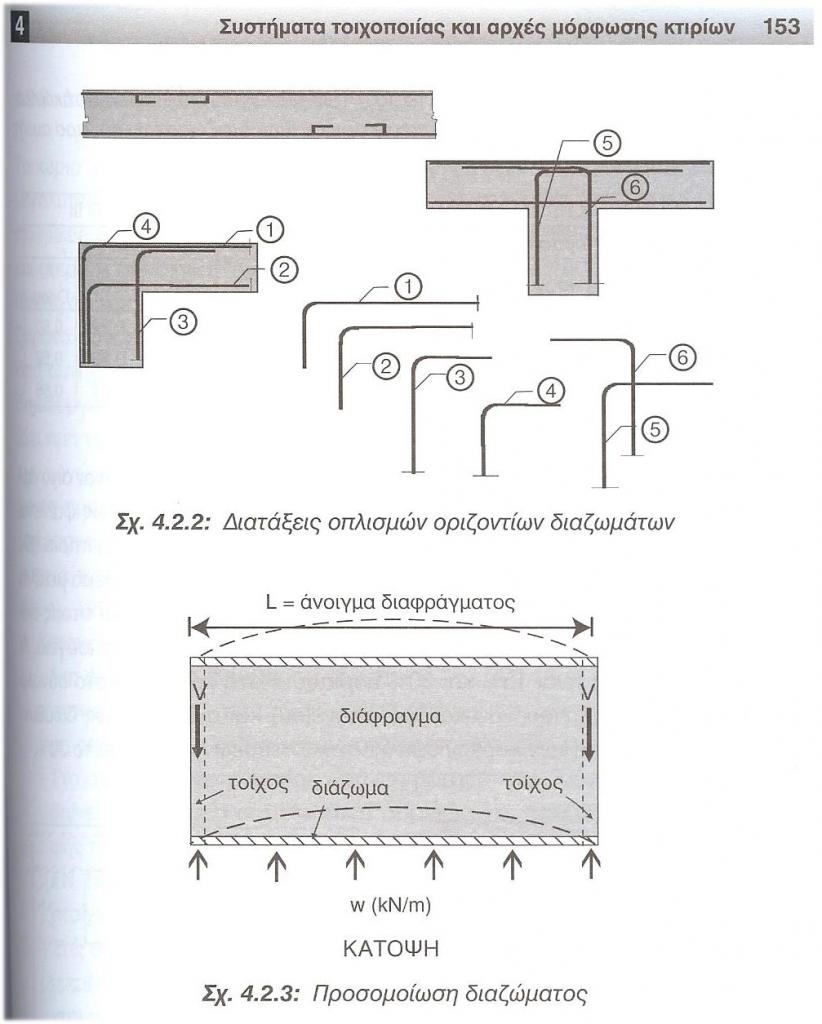

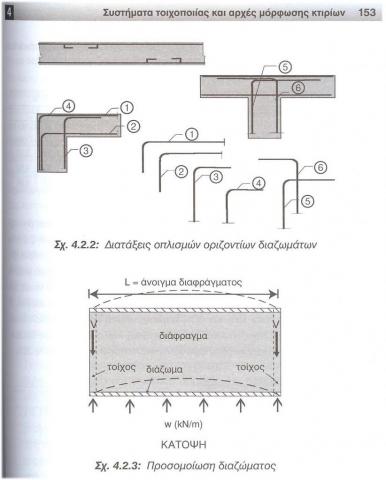

terry Δημοσιεύτηκε Μάιος 8 , 2014 Share Δημοσιεύτηκε Μάιος 8 , 2014 Στο βιβλιο της η Καραντωνη, εχει μια λεπτομερεια οπλισης στις γωνιες των διαζωματων. Οποιος το εχει και εχει χρονο, ας το ανεβασει. Link to comment Share on other sites More sharing options...

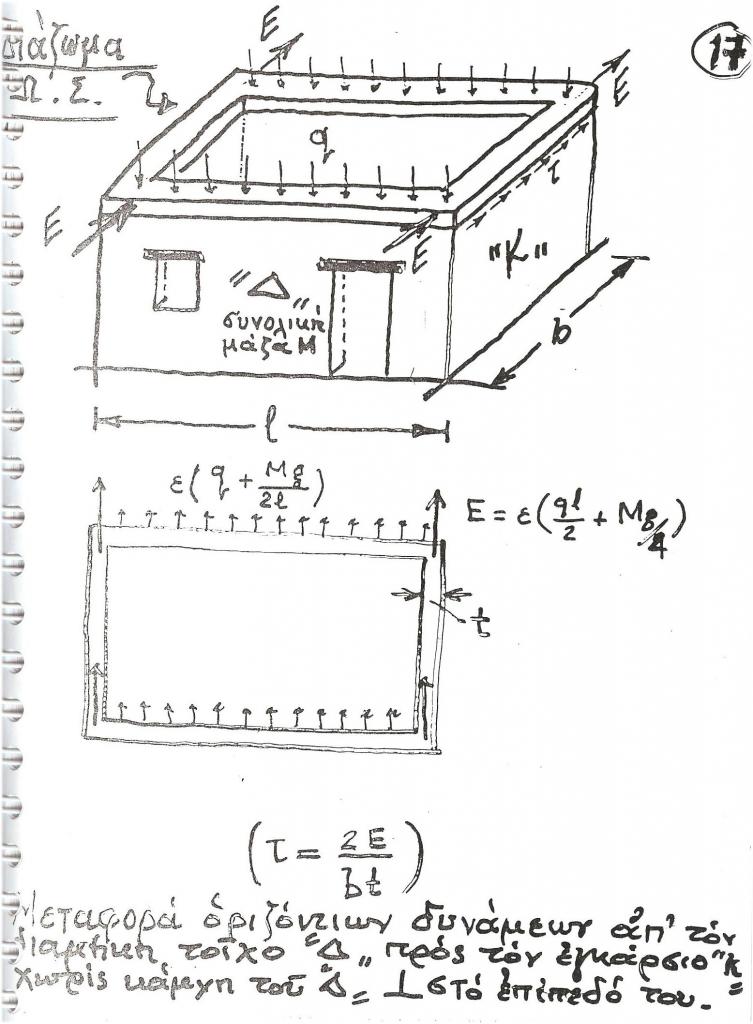

kan62 Δημοσιεύτηκε Μάιος 8 , 2014 Share Δημοσιεύτηκε Μάιος 8 , 2014 Έβαλα μαζί (ως σχετικό) και κάτι πιό κλασσικό αλλά αξέχαστο ως πρωτότυπο (για όσους αναγνωρίσουν τα γράμματα ...) ... 6 Link to comment Share on other sites More sharing options...

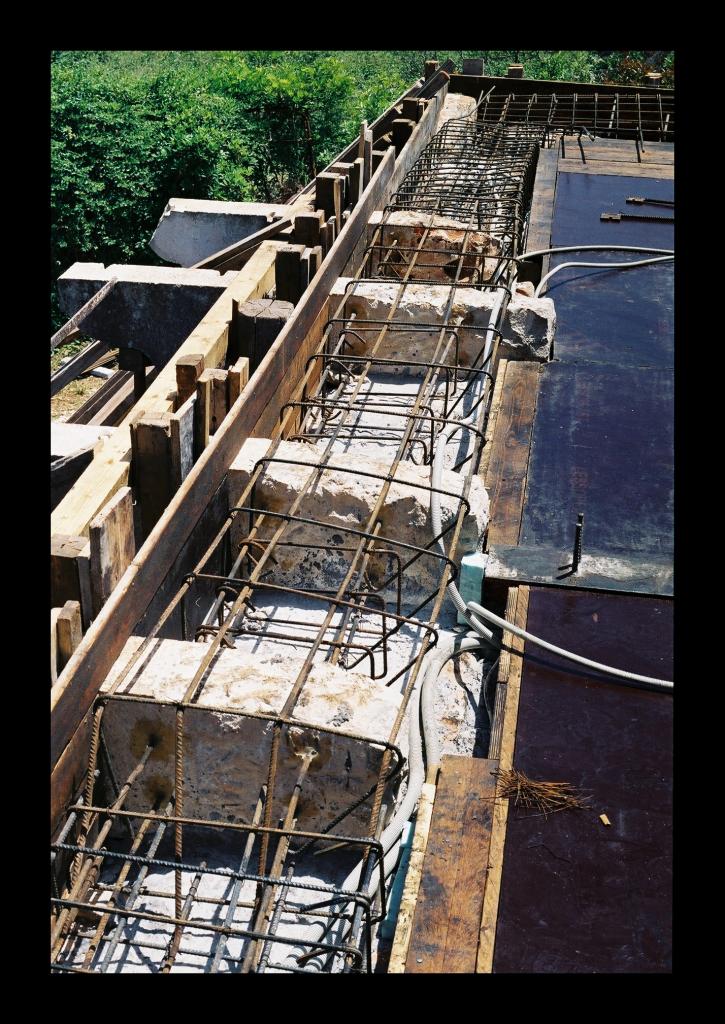

JEK Δημοσιεύτηκε Μάιος 8 , 2014 Share Δημοσιεύτηκε Μάιος 8 , 2014 (edited) Θ. Τάσιος.. Και οπλισμός σενάζ με ενσωμάτωση φουρουσιών στην στάθμη σκυροδέτησης. Edited Μάιος 9 , 2014 by JEK 2 Link to comment Share on other sites More sharing options...
