Όπλιση σενάζ φέρουσας τοιχοποιίας

[maria95]

Καλημέρα σας

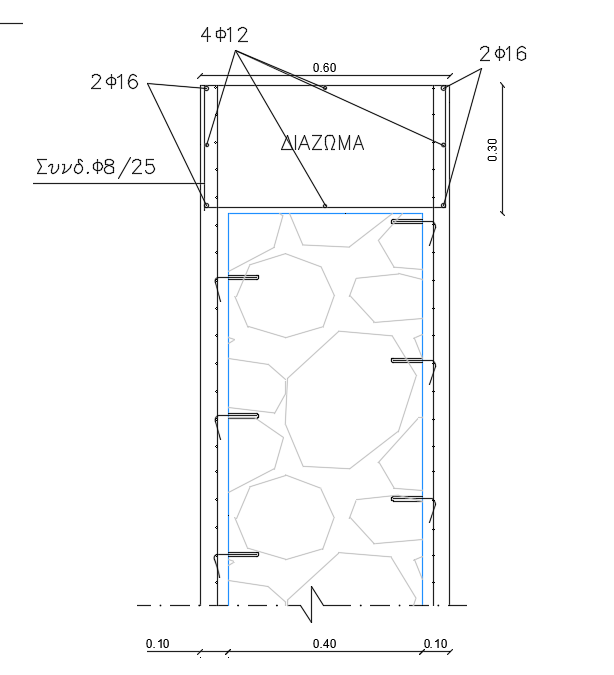

Ο οπλισμός του παρακάτω διαζώματος είναι αποδεκτός;

Ευχαριστώ



[Pavlos33]

@maria95 Αν είναι αποδεκτός σε σχέση με τι; Υπάρχει στατική μελέτη για την φέρουσα τοιχοποιία;

Σημαντικό είναι να υπάρχει και ένα σχέδιο λεπτομερειών ειδικά σε γωνίες και διασταυρώσεις για το πως θα πρέπει να "πλέξουν" τα σίδερα στις γωνίες και στα "ταυ"

Εξήγησέ μας τι ακριβώς θα είναι το έργο και τι θα κατασκευαστεί;

Edited Αύγουστος 3 , 2023 by Pavlos33

[kfil]

@maria95 Αν στην στατική μελέτη μοντελοποιηθούν και τα σενάζ τότε από εκεί θα προκύψει οπλισμός.

Αν όχι τότε υπάρχουν κάποιες οδηγίες για τον ελάχιστο οπλισμό

(π.χ στο βιβλίο "ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ κ.λ.π" του Κ. Σπυράκου) αναφέρει ελάχιστο οπλισμό 4Φ16 +ΣΦ8/25.

Με αυτήν την λογική είσαι ο.κ.

Edited Αύγουστος 3 , 2023 by Pavlos33

[JohnnyHoliday]

@maria95 υποοπλισμένο είναι (με βάση τον EC6 και τις ελάχιστες απαιτήσεις, ασχέτως αν πρόκειται περί ενίσχυσης).

Edited Αύγουστος 3 , 2023 by JohnnyHoliday

[maria95]

4 ώρες πριν, Pavlos33 said:

@maria95 Αν είναι αποδεκτός σε σχέση με τι; Υπάρχει στατική μελέτη για την φέρουσα τοιχοποιία;

Σημαντικό είναι να υπάρχει και ένα σχέδιο λεπτομερειών ειδικά σε γωνίες και διασταυρώσεις για το πως θα πρέπει να "πλέξουν" τα σίδερα στις γωνίες και στα "ταυ"

Εξήγησέ μας τι ακριβώς θα είναι το έργο και τι θα κατασκευαστεί;

Σεισμοπληκτη παλαια ισογεια μονοματοικια απο φερουσα λιθοδομη προς επισκευη. Ρωγμες τοπικου χαρακτηρα. Επισκευη με ενισχυμενο επιχρισμα με δομικο πλεγμα, σεναζ, τσιμεντενεσεις στα σημεια των ρωγμων και ανακατασκευη ξυλινης στεγης. Μετα απο αυτοψια με στελεχη της ΔΑΕΦΚ μεταξυ αλλων μου ζητησαν κατασκευαστικα σχεδια σε 1:50 οπου θα περιγραφονται αναλυτικα οι επεμβασεις με τις αντιστοιχες κατασκευαστικες λεπτομερειες καθως και στατικη μελετη υπολογισμου ανακατασκευη στεγης. Δε μου ζητησαν ομως στατικη μελετη της οικιας. Η οικια ειναι ενα μερος της απο λιθοδομη και ενα αλλο μερος της απο ο.σ. που εγινε μεταγενεστερα. το μερος απο ο.σ. δεν εχει επηρεαστει καθολου.

3 ώρες πριν, kfil said:

@maria95 Αν στην στατική μελέτη μοντελοποιηθούν και τα σενάζ τότε από εκεί θα προκύψει οπλισμός.

Αν όχι τότε υπάρχουν κάποιες οδηγίες για τον ελάχιστο οπλισμό

(π.χ στο βιβλίο "ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΤΟΙΧΟΠΟΙΙΑ κ.λ.π" του Κ. Σπυράκου) αναφέρει ελάχιστο οπλισμό 4Φ16 +ΣΦ8/25.

Με αυτήν την λογική είσαι ο.κ.

ναι, κι εγω το βιβλιο του Σπυρακου συμβουλευτηκα.

2 ώρες πριν, JohnnyHoliday said:

@maria95 υποοπλισμένο είναι (με βάση τον EC6 και τις ελάχιστες απαιτήσεις, ασχέτως αν πρόκειται περί ενίσχυσης).

Ευχαριστω.

[tetris]

Καλύτερη διάταξη οπλισμού (θεωρώ πως) είναι 4Φ14 στις γωνίες, από 1Φ12 στο μέσον της κατακόρυφης παρειάς, και από 4Φ12 σε κάθε οριζόντια παρειά

Έτσι, και το απαιτούμενο ποσοστό έχεις, και δεν αφήνεις "κενά" άνω των 15 εκ.

[JohnnyHoliday]

Συγχωρέστε με αλλά δεν συμφωνώ. Η δοκός κάμπτεται περί τον κατακόρυφο άξονα.





Edited Αύγουστος 3 , 2023 by JohnnyHoliday

[kfil]

Επίσης σύμφωνα με το ΕΘΝΙΚΟ ΚΕΙΜΕΝΟ ΕΦΑΡΜΟΓΗΣ EC6 (ΤΕΕ τεύχος 1925/14-10-1996) άρθρο 5.2 για άοπλες τοιχοποιίες (εκτός αν έχει αλλάξει και δεν το ξέρω ).

Ελάχιστο ποσοστό οπλισμού σενάζ ρmin=μέση εφελκυστική αντοχή σκυροδέματος /χαρακτηριστική τιμή ορίου διαρροής του οπλισμού και τουλάχιστον 200mm2 (για την διαζωματική τοιχοποιία 240 mm2).

Διάλεξε και πάρε αν και η γνώμη μου είναι οτι είσαι υπερεπαρκής.

[JohnnyHoliday]

Συμπληρωματικά, λίγη προσοχή στον σχεδιασμό. Δεν είναι πολύ λογικό να κατασκευάζεται σεναζ το οποίο θα εξεχει κατά 10εκ. εκατέρωθεν, από την τοιχοποιία, προκειμένου να έρθει περασιά με το οπλισμένο επίχρισμα.

[maria95]

11 ώρες πριν, JohnnyHoliday said:

Συμπληρωματικά, λίγη προσοχή στον σχεδιασμό. Δεν είναι πολύ λογικό να κατασκευάζεται σεναζ το οποίο θα εξεχει κατά 10εκ. εκατέρωθεν, από την τοιχοποιία, προκειμένου να έρθει περασιά με το οπλισμένο επίχρισμα.

Επειδη ειναι η πρωτη φορα που ασχολουμαι με κατι τετοιο, ψαχνω να βρω και στη βιβλιογραφια παρομοια περιπτωση για να μη σχεδιασω καμια πατατα και εκτεθω.



Ευχαριστω παρα πολυ για ολες τις απαντησεις!
