Ιδιοκατασκευές

[AlexisPap]

Ανοίγω αυτό το θέμα για να συζητούμε διάφορες ειδικές κατασκευές (ηλεκτρολογικής/ηλεκτρονικής φύσεως) τις οποίες σχεδιάζουμε και κατασκευάζουμε εκ του μηδενός.



Είτε πρόκειται για επαγγελματικές, είτε (για να συμμετέχω κι εγώ) για ερασιτεχνικές κατασκευές.



Αποκλείονται οι αυτοματισμοί που γίνονται με προγραμματισμό ή απλή συναρμολόγηση έτοιμου υλικού.

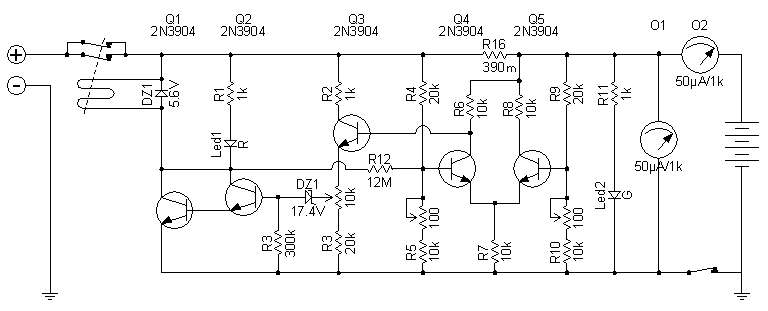

Ξεκινώ με μία ερασιτεχνική κατασκευή και ένα κουίζ... Τι είναι το παρακάτω (το όργανο Ο2 είναι αμπερόμετρο, η λεζάντα του είναι λάθος);





[tseronis]

Το σύνολο ειναι παλιος φορτιστης. Η επαφη κατω δεξια απο που ενεργοποιειται?

Το ρελε ειναι NC αρα περναει το ρευμα DC απο το shunt 390mΩ οπου α) περιοριζεται και β)συνγρινεται με ενα κατωφλι δυο σημειων. Οταν το ρευμα βρισκεται πανω απο το κατωφλι αναβει το LED 2 πρασινο για ενδειξη φορτισης. Οταν το ρευμα βρισκεται κάτω απο το κατώφλι ενεργοποιειται η διαταξη darlington που οπλιζει το rele και αναβει το LED 1 κόκκινο για να σηματοδοτησει το τελος του κυκλου φόρτισης.



Αυτο που με μπερδευει ειναι πως συμφωνα με το σχηματικο διαγραμμα οταν τελειωσει ο κυκλος και οπλισει το ρελε, το ρελε τροφοδοτειται πλεον απο τον συσσορευτη, το οποιο και αδειαζει σιγα σιγα. Αν δε ανοιξει και η κατω δεξια επαφη, το κυκλωμα θα βρισκοταν σε μια αυτοταλαντευση...

[kosmas85]

"NC" είναι η κάτω επαφή. Μάλλον περι απενεργοποίησης πρόκειται.

[AlexisPap]

Πολυ παλιος φορτιστης. Η επαφη κατω δεξια απο που ενεργοποιειται?



Με την πρώτη! Φορτιστής είναι όντως (για φόρτιση Pb από Φ/Β), η κάτω επαφή είναι το "ON/OFF" (που στην θέση "off" φορτίζει ασταμάτητα).



Αλλά δεν είναι παλιός, είναι λίγων μηνών μόνο... Απλά είναι "πατέντα"...



Edit:

Τώρα είδα την περιγραφή της λειτουργίας... Στην πραγματικότητα είναι λίγο πιο πολύπλοκη από αυτό που αναφέρεις, αλλά βέβαια αυτό δεν φαίνεται από το σχηματικό, χρειάζεται πράξεις...

[miltos]

Θέλουμε και φωτογραφία!

[AlexisPap]

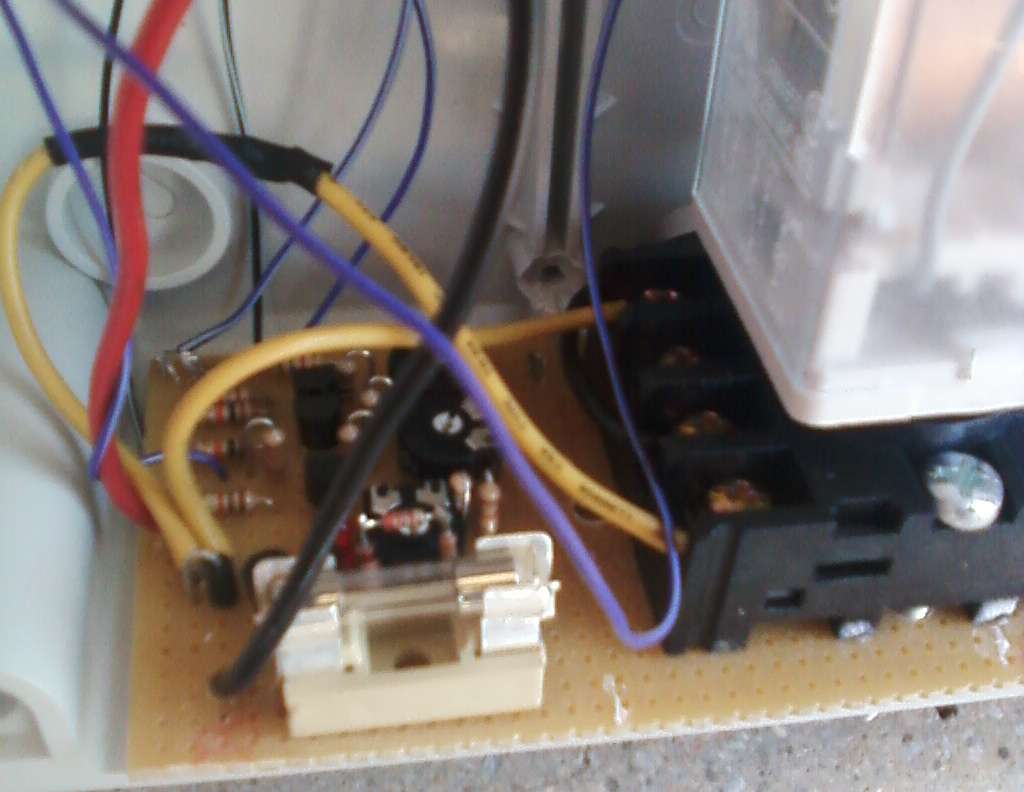

Ανέβασα και φωτογραφία, για τους απαιτητικούς!



Σκοπός του κυκλώματος είναι να προστατεύει τον συσσωρευτή από υπερφόρτιση (και επομένως ηλεκτρόλυση και απώλεια υγρών). Η αρχική σκέψη ήταν να ανοίγει το κύκλωμα μόλις η τάση ξεπεράσει τα 27,6V. Κάτι τέτοιο θα μείωνε δραματικά την απόδοση των συλλεκτών (μια που η φόρτιση στα 27,6V είναι πολύ χρονοβόρα). Έτσι προσέθεσα και τον διαφορικό ενισχυτή Q4-Q5 ο οποίος μειώνει την φαινόμενη στην βάση του Q3 τάση όταν υπάρχει ροή ρεύματος, επιτρέποντας (γραμμικά) τάσεις μέχρι 30V όταν το ρεύμα φτάνει τα 15A. Η R12 προκαλεί θετική ανάδραση, ώστε να μην ξανά-ξεκινήσει η φόρτιση αν η τάση δεν πέσει κάτω από 24V. Επίσης αποτρέπει την ταλάντωση του ρελέ.



Φυσικά η πρακτική αξία του κυκλώματος είναι μόνο "εκπαιδευτική". Σήμερα βρίσκεις σε λογικές τιμές φορτιστές με DC/DC converter και MPPT.

[lempidis]

Αποκλείονται οι αυτοματισμοί που γίνονται με προγραμματισμό ή απλή συναρμολόγηση έτοιμου υλικού.



Γιατί να απαγορεύονται οι κατασκευές με προγραμματισμό? Στο 2011 είμαστε παντού μπαίνει ένας μικροελεγκτής....!!!

[AlexisPap]

Γιατί να απαγορεύονται οι κατασκευές με προγραμματισμό?



Ώστε να δημιουργηθεί νέο θέμα για κατασκευές με προγραμματισμό και (σε κάποιον βαθμό) να ξεχωρίσουν οι "πατέντες" από τις πραγματικά επαγγελματικές δουλειές και τους βιομηχανικούς αυτοματισμούς...

[Panos.T]

Μπράβο!!! Πολύ σωστή ιδέα!!!

Να λέμε όμως και για προγραμματισμό σε Atmel η pic άλλα και κυκλώματα προγραμματισμού (DIY προγραμματιστές)

Άλλα και για - γερά νεύρα κυκλώματα λυχνιών - πχ υπολογισμός μετασχηματιστή εξόδου για ενισχυτή με λυχνίες???



Στο κύκλωμα του φορτιστή όταν βγάλει εκτός την μπαταρία δεν πρέπει να γεφυρώνει ή να ρίχνει σε φορτία την τάση των ηλιακών???

[Panos.T]

Γι αυτό εδώ τι λέτε?

Δεν είναι δική μου κατασκευή φυσικά!
