Μεταλλική συνδεση

[agelos100]

Χαίρεται,

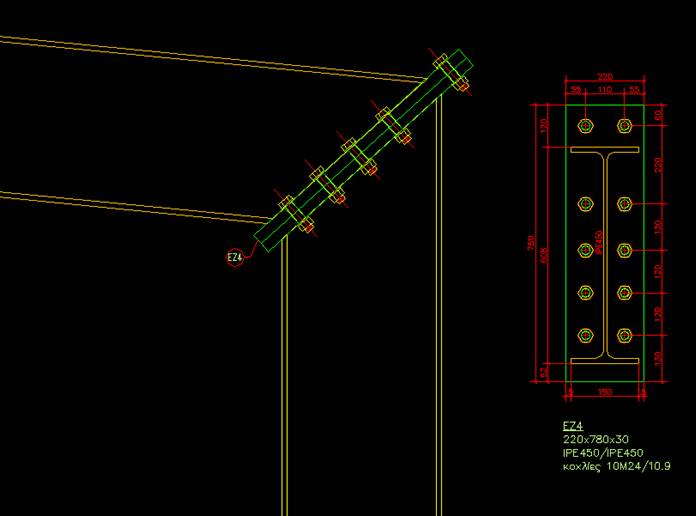

Ανεβάζω την όψη μίας σύνδεσης που θα μπορούσε να χρησιμοποιηθεί σε πλαίσιο μονώροφου βιομηχανικού κτιρίου, για την σύνδεση στύλου με δοκό. Θα ήθελα τη γνώμη σας.

[Pappos]

Μια χαρά είναι.

Αν βγαίνουν όλοι οι έλεγχοι είσαι εντάξει.

[agelos100]

K εγώ αυτής της άποψης είμαι. Όμως δεν την βλέπω να χρησιμοποιείται συχνά -για να μην πω καθόλου. Κ έχει πολλά πλεονεκτήματα...

[terry]

Τη θεωρεις πακτωση???

[Pappos]

Όμως δεν την βλέπω να χρησιμοποιείται συχνά -για να μην πω καθόλου.

Και ποιος σου είπε ότι στην Ελλάδα ξέρουν από σιδηρές ???

Χώρες όπως Αγγλία, Γαλλία, Αμερική, Γερμανία από το 1900 κάνουν έρευνες και είχαν ήδη κανονισμούς.

Εμείς το 1900 κοιτούσαμε πως θα ταϊσουμε το γαϊδούρι για να πάμε την άλλη μέρα στο χωράφι.

Χαοτική διαφορά πνευματικού και βιοτικού επιπέδου.



Τη θεωρεις πακτωση???



Τι κόλλημα είναι αυτό με την πάκτωση βρε terry ???

Δεν φαίνεται τι σύνδεση είναι ???

[terry]

Εγω δεν βλεπω τιποτα..

Θα υπολογισω δυσκαμψια και θα δω τι ειναι..

Αλλα δεν βλεπω το λογο μορφωσης τετοια συνδεσης δοκου-στυλου...

[Pappos]

Αλλα δεν βλεπω το λογο μορφωσης τετοια συνδεσης δοκου-στυλου...

[AlexisPap]

Αν και φαινομενικά είναι απλή καθώς δεν χρειάζεται καθόλου νευρώσεις, η σύνδεση αυτή έχει κάποιες κατασκευαστικές δυσκολίες:



Επειδή δεν μπορείς να βιδώσεις πολύ κοντά στα πέλματα μπορεί να χρειαστεί μεγαλύτερο πάχος ελάσματος.

Δεν ξέρω αν όλοι οι κατασκευαστές μπορούν να κόψουν σωστά τις μεγάλες διατομές σε γωνίες που απομακρύνονται πολύ από τις 90°.

Δεν ξέρω αν μπορούν να κολλήσουν όλοι σωστά σε ένωση 45°.

Είναι ποιο δύσκολη η επί τόπου σύνδεση, τουλάχιστον για κάποιον που δεν έχει σχετική εμπειρία.

Κάποια θεματάκια με επικαλύψεις/πλαγιοκαλύψεις/λούκια θέλουν διαφορετική αντιμετώπιση.



Αυτά δεν κάνουν φυσικά μία σύνδεση καλή ή κακή. Αν εξυπηρετεί σε έναν γενικότερο σχεδιασμό, είναι καλή. Αν όχι, είναι κακή.

[agelos100]

Με μετωπική πλάκα πάχους 3 εκατοστών, τι άλλο μπορεί να είναι??



Η συγκεκριμένη σύνδεση χωρίς ενισχύσεις κλπ, είναι πλήρης αντοχής για αρνητική ροπή, και περίπου στο 70% για θετικές ροπές. Δεν είναι κ λίγο...

[Pappos]

Επειδή δεν μπορείς να βιδώσεις πολύ κοντά στα πέλματα μπορεί να χρειαστεί μεγαλύτερο πάχος ελάσματος.

Δεν ξέρω αν όλοι οι κατασκευαστές μπορούν να κόψουν σωστά τις μεγάλες διατομές σε γωνίες που απομακρύνονται πολύ από τις 90°.

Δεν ξέρω αν μπορούν να κολλήσουν όλοι σωστά σε ένωση 45°.

Είναι ποιο δύσκολη η επί τόπου σύνδεση, τουλάχιστον για κάποιον που δεν έχει σχετική εμπειρία.

Κάποια θεματάκια με επικαλύψεις/πλαγιοκαλύψεις/λούκια θέλουν διαφορετική αντιμετώπιση.



Άστοχα όλα παραπάνω για την σύνδεση.
