Υπολογισμός πτώσης τάσης

[sonick]

Στον υπολογισμός της πτώσης τάσης dc ,ο τύπος είναι Vdrop=(2ρLI)/q, όπου q η διατομή του αγωγού και L το μήκος του; Διότι βρήκα τον ίδιο τύπο και ως Vdrop=ρLI/q για την πτώση τάσης σε φωτοβολταϊκά συστήματα στην dc πλευρά. Παίρνουμε δλδ και στο dc το διπλάσιο μήκος του αγωγού λόγω επιστροφής όπως στα μονοφασικά ac;

[miltos]

Ναι, πρέπει να υπολογίσεις την πτώση τάσης κατά μήκος όλων των αγωγών που συμμετέχουν στο κύκλωμα.

[sonick]

Άρα ισχύει ο τύπος Vdrop=ρLI/q για κάθε αγωγό και το x2 προκύπτει λόγω των 2 αγωγών +- στα φ/β.

[miltos]

Ναι.

[bababoulas]

Καλησπέρα!!

Θα ήθελα να ρωτήσω, σχετικά με τον υπολογισμό πτώσης τάσης,η αγωγιμότητα είτε η αντίσταση του καλωδίου δίνεται από τις προδιαγραφές του συνήθως για θερμοκρασία στους 20⁰C.
Όταν εκτελούμε τον υπολογισμό, χρησιμοποιούμε τα στοιχεία αυτά για τους 20⁰C ή τα υπολογίζουμε για Θ₂=70⁰C π.χ η οποία είναι η μεγίστη θερμοκρασία αγωγού με PVC, παίρνοντας την δυσμενέστερη περίπτωση όπου ο αγωγός διαρρέεται από το μέγιστο επιτρεπόμενο θερμικό ρεύμα;

Σας ευχαριστώ εκ των προτέρων.

[stayros]

Υπολογίζεις με θερμοκρασία αγωγού 70° C.

[bababoulas]

Ευχαριστώ για την απάντηση.

[rodag]

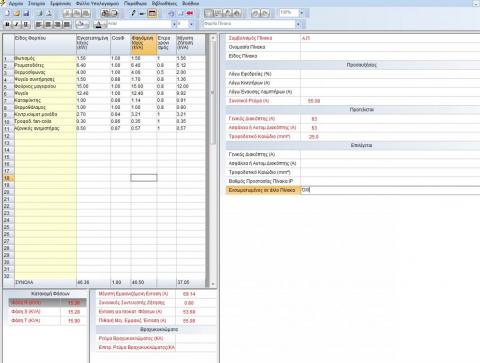

H επιτρεπόμενη πτώση τάσης για φωτισμό πόση είναι; Έχει παραμείνει στο 1% ;;;



Υπάρχει κάποια σαφής αναφορά στους  κανονισμούς ; Μιλάμε για εξωτερική εγκατάσταση με προβολείς όπου το καλώδιο βρίσκεται θαμμένο στο χώμα στο μισό μέτρο βάθος.

[nvel]

στις ΕΗΕ η μέγιστη πτώση τάσης είναι 4% όσο μικρότερη τόσο περισσότερο φωτισμό θα πάρεις και τόσο περισσότερα θα δώσεις σε καλώδια, αν η εγκατάστασή σου δεν ανήκει στις εσωτερικές πρέπει να δεις τις προδιαγραφές αν υπάρχει συγκεκριμένος περιορισμός πτώσης τάσης ή συγκεκριμένη διατομή που πρέπει να χρησιμοποιηθεί

[rodag]

Φωτισμός προαυλίου επιχείρησης είναι.Εξωτερική εγκατάσταση. Καλά, κάποτε δεν ήταν 4% για μηχανές και 1% για φωτισμό η μέγιστη επιτρεπόμενη πτώση τάσης

Υπάρχει κανονισμός και αν ναι σε ποιο σημείο μπορεί να βρούμε κάτι σχετικό;

Ευχαριστώ για όποια βοήθεια.
