γραμμές με πάχος

[MKV]

μάλλον solid hatch πρέπει να κάνεις για κάτι τέτοιο.



εννοείτε να μην δώσω lineweight στην polyline και να κάνω offset και μετά να γεμίσω με solid hatch?



δεν με βολεύει.

Edited Μάρτιος 23 , 2016 by MKV

[Pavlos33]

Ναι αυτό εννοώ.

Σε τι ακριβώς σου χρειάζεται το εσωτερικό πάχος;

Κάνεις αρχιτεκτονικό σχέδιο; Τοπογραφικό;

Κάποια άλλη εφαρμογή;

[MKV]

Ναι αυτό εννοώ.

Σε τι ακριβώς σου χρειάζεται το εσωτερικό πάχος;

Κάνεις αρχιτεκτονικό σχέδιο; Τοπογραφικό;

Κάποια άλλη εφαρμογή;



Κάτοψη, τομές και όψεις.



Θέλω να προσδιορίσω την πλευρά που θα πάει το πάχος, ώστε όταν πάρω την εκτύπωση να μην αλλάζουν οι διαστάσεις.

[Pavlos33]

Οι διαστάσεις δεν πρόκειται να αλλάξουν, εφόσον κάνεις χρήση plot styles. Γενικώς αποφεύγουμε να δημιουργούμε ορατά πάχη γραμμών στη σχεδιαστική επιφάνεια.

[slalom]

Κάτοψη, τομές και όψεις.



Θέλω να προσδιορίσω την πλευρά που θα πάει το πάχος, ώστε όταν πάρω την εκτύπωση να μην αλλάζουν οι διαστάσεις.



Βαλε στις πλευρες που θες διαστασεις στο σχεδιο



[MKV]

Βαλε στις πλευρες που θες διαστασεις στο σχεδιο





Δεν έχεις άδικο.



Αλλά υπάρχει ένα θεματάκι. Τα τεμνόμενα στοιχεία δεν έρχονται σε προβολή με τα προβαλλόμενα και στην εκτύπωση που έκανα διακρίνεται.

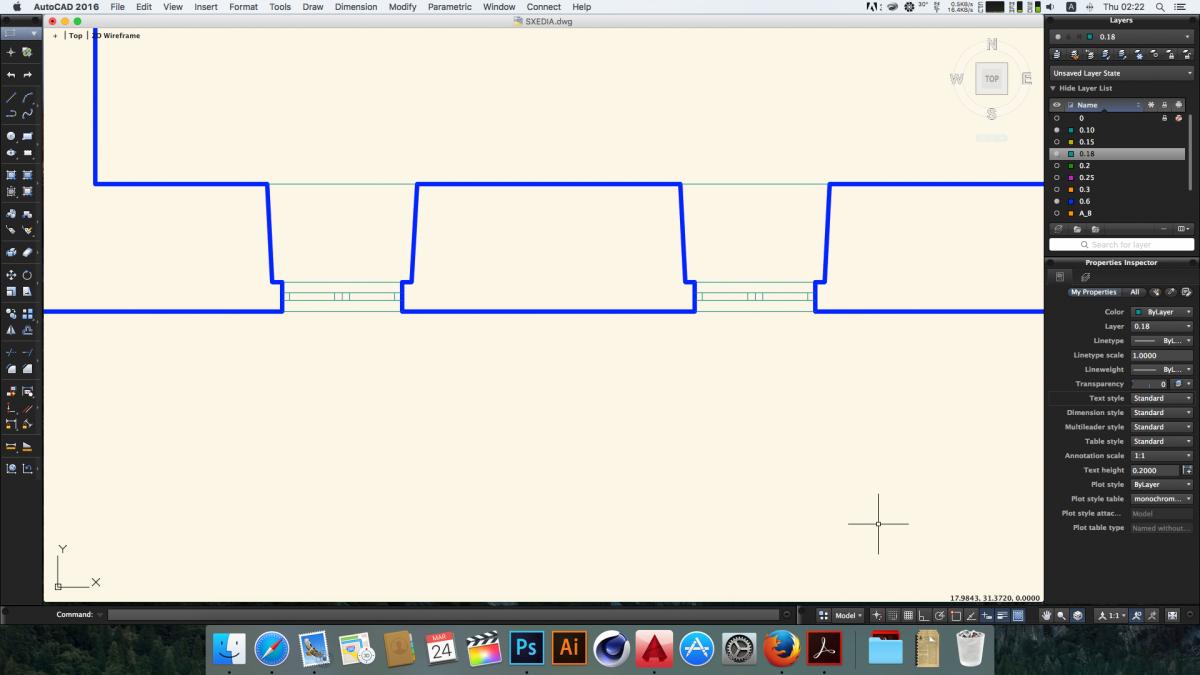

Παραθέτω λεπτομέρεια-φωτο για παράδειγμα. Στην περιμετρική τοιχοποιία έδωσα πάχος γραμμής 0.6, στα ανοίγματα των παραθύρων 0.18 και δεν έρχονται σε ευθεία προβολή. Γι΄αυτό θέλω να προσδιορίσω το πάχος της γραμμής να είναι στην εσωτερική παρειά της τοιχοποιίας.

Edited Μάρτιος 24 , 2016 by MKV

[Pavlos33]

Η πιο απλή λύση είναι να βάλεις σε διαφορετικό layer τις γραμμές των τοίχων, σε άλλο layer τα ανοίγματα κλπ, και με plot style , να ορίσεις διαφορετικά πάχη γραμμών στην εκτύπωση. Ο ορισμός πάχους γραμμών στη σχεδιαστική επιφάνεια δεν εξυπηρετεί σε τίποτα.

[T-911]

Αλλά υπάρχει ένα θεματάκι. Τα τεμνόμενα στοιχεία δεν έρχονται σε προβολή με τα προβαλλόμενα και στην εκτύπωση που έκανα διακρίνεται.





Είναι ένα φαινόμενο που δεν μπορείς να το αποφύγεις στη σχεδίαση CAD. Αυτή η διαφορά θεωρείται αμελητέα και αγνοείται.

Υπάρχουν τρόποι για να κάνεις τις γραμμές να έρθουν έξω-περασιά στην εκτύπωση, αλλά θα παιδευτείς πολύ και θα χάσεις τους αυτοματισμούς που σου δίνει η CAD σχεδίαση. Θα πρέπει να υπολογίσεις τη διαφορά παχών (0.6-0.18) και να σχεδιάζεις τη γραμμή κουφώματος σε άλλο άξονα από τη γραμμή τοίχου με offset τη διαφορά. Δεν έχει νόημα για τρέχοντα σχέδια πολεοδομίας.

[slalom]

Δεν έχεις άδικο.



Αλλά υπάρχει ένα θεματάκι. Τα τεμνόμενα στοιχεία δεν έρχονται σε προβολή με τα προβαλλόμενα και στην εκτύπωση που έκανα διακρίνεται.



Παραθέτω λεπτομέρεια-φωτο για παράδειγμα. Στην περιμετρική τοιχοποιία έδωσα πάχος γραμμής 0.6, στα ανοίγματα των παραθύρων 0.18 και δεν έρχονται σε ευθεία προβολή. Γι΄αυτό θέλω να προσδιορίσω το πάχος της γραμμής να είναι στην εσωτερική παρειά της τοιχοποιίας.



Ολα ετσι τυπωνονται, και?



Φτιαξε τα παχη σου να ειναι κοντα, βαλε 0,3 αντι 0,6 να μη φαινεται διαφορα



Αυτος που ξερει να μετρα σχεδιο, θα βαλει το κλιμακομετρο στη σωτη θεση, στο κεντρο της γραμμης



[plkat]

Συμφωνώ με τα σχόλια και τις προτάσεις των συναδέλφων, όμως αν υπάρχει κάποιος λόγος να το κάνεις όπως λες, μπορείς να κάνεις τη γραμμή του τοίχου 1 ή 2 πολύ κοντινά offset προς την πλευρά που θέλεις, ώστε στην εκτύπωση να φαίνεται σαν μια γραμμή χωρίς να χρειαστεί να βάλεις solid hatch όπως προαναφέρθηκε
