Πρώτο ΠΕΑ - διάφορα ερωτήματα

[ΙΦΠ]

Ανάποδα είναι. Ο κυκλοφορητής είναι στο σωλήνα, η αντλία είναι δίπλα στην δεξαμενη πετρελαίου.

[dib]

το πράσινο στη φωτο 1 είναι ο κυκλοφορητής της θέρμανσης



για τη φωτο 2, δεν καταλαβαίνω σε τι χρησιμεύει, φαίνεται οτι είναι αντλία, αλλα για τι πράγμα ?

Edited Οκτώβριος 24 , 2012 by dib

[AristidisZ]

ένα ένα

ο λέβητας λογικά θα λέει και ηλεκτρική κατανάλωση στο ταμπελάκι, τώρα μια λύση που ακολούθησα εγώ κάνα δυο φορές ήταν είτε να είμαι τυχερός και να βρω μοντέλο στο internet, αλλιώς βάσει της ισχύος του (θερμικής), βρίσκεις έναν ανάλογο (εγώ έτσι έκανα τουλάχιστον)

η θερμική ισχύς είναι αυτή που μπορεί να αποδώσει, μέσω της καύσης του πετρελαίου, ουδεμία σχέση έχει με την κατανάλωση των βοηθητικών συστημάτων



το πράσινο, είναι σίγουρα κυκλοφορητής

το μπλε τι συνδέει ακριβώς ?



Υ.Γ. αν θες στειλε p.m., καθώς νομίζω ξεφεύγουμε λίγο από το thread

[ΙΦΠ]

Μήπως η δεξαμένη είναι σε ταράτσα;

[ay8airetos]

Καλησπέρα,

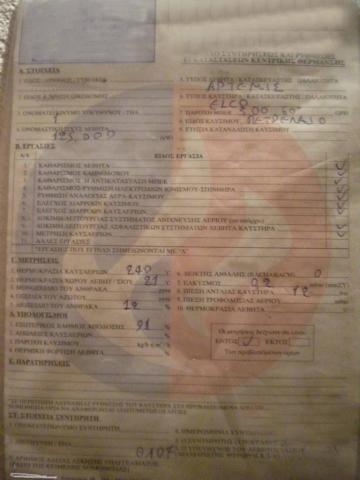

στο παρακάτω φύλλο συντήρησης,

1. ποια είναι τα pm καιι ngm ή μήπως δεν αναγράφονται;

2. Επίσης, στην περίπτωση που το pgen είναι μικρότερο το pm, τι γίνεται; (παίρνουμε ng1=1.00)

Ευχαριστώ

[Inzaghi]

Δουλευει στις 125.000 θερμιδες με 91% αποδοση

Τα υπολοιπα τα βγαζεις εσυ με το χερι...

Υπερδιασταισολογεις και βγαζεις μειωτικους συντελεστες, αν υπαρχουν...

[dib]

το pm είναι οι 125.000 Kcal/h που είναι η πραγματική θερμική ισχύ και το γράφει απάνω αριστερά

ngm είναι Δ.1. = 0,91 (91)

[tsx]

125.000 είναι η ονομαστική ισχύς του λέβητα και όχι το pm.

Για να βρεις το pm θα έρπεπε να σου έχει συμπληρώσει και την θερμική φόρτιση ή την παροχή

ngm όντως είναι το 0,91

Edited Οκτώβριος 24 , 2012 by tsx

[zxgr]

Δουλευει στα 148,8 kW αφου εχει μπεκ 3,00 γαλονια στα 12 bar



με 240 βαθμους καυσαερια δεν υπαρχει περιπτωση να εχει 91% βαθμο αποδοσης

αλλο φυλλο για τα μπαζα!



και για τις προηγουμενες φωτο το μπλε ειναι για αποστραγγιση δαπεδου

Edited Οκτώβριος 24 , 2012 by zxgr

[Greenick]

Στα σεμινάρια ο Μηχανολόγος μας έμαθε να υπολογίζουμε την Pm ως εξής: (καλοδεχούμενες τυχόν αμφισβητήσεις από συναδέλφους Μηχανολόγους)



Σύμφωνα με το Φ.Ε ελέγχου,η ΟΝΟΜΑΣΤΙΚΗ σου ισχύς είναι 125000 (προφανώς kcal/h και όχι KW όπως αναφέρεται,σε KW είναι 125*1,1625=145KW)

Το ngm είναι είναι ο εσωτερικός β.α δλδ 0,91

Σου δίνει την παροχή του μπεκ 3gal/h (εννοείται στις 7Αtm) ενώ εσύ θες την παροχή καυσίμου της αντλίας.



Q₁₂/Q₇ = (P₁₂/P₇)^1/2



όπου:

Q₁₂ είναι η παροχή της αντλίας που ψάχνεις (στις 12Atm εννοείται)



Q₇ είναι η παροχή του μπεκ (στις 7Atm εννοείται)



Ρ₁₂ είναι η πίεση της αντλίας (στις 12Atm σύμφωνα με το Φ.Ε =12 bar)



Ρ₇ είναι η πίεση του μπεκ (στις 7Atm εννοείται =7 bar)



Λύνωντας βρίσκεις Q₁₂ = 3,92gal/h => Q₁₂ =3.92*3.785=14.83 lt/h





P_m =Q₁₂* p*H_u*n_gm = 14.83*0.83*10100*0.91=113131 kcal/h =131514 W =131,514 KW



όπου:

p είναι η πυκνότητα του πετρελαίου

Hu είναι η θερμογόνος δύναμη του πετρελαίου



Αυτά...



Υ.Γ Τώρα θα μου πεις -και πολύ λογικά,αυτό είπα και εγώ- και πως στο διάολο πρέπει να ξέρω εγώ τους τύπους για τα Q και το Pm, ειδικά αφού δεν ανεφέρεται τπτ στις ΤΟΤΕΕ?Έλα μου ντε...

Edited Οκτώβριος 24 , 2012 by Greenick
