Αυτόματος κλιμακοστασίου

[kosmas85]

Οπως βλεπεις και στο σχεδιο αλλα ειναι και προφανες ο αυτοματος θελει και ουδετερο.

[nvel]

έπρεπε να ρωτήσεις εκεί που πήρες τον αυτόματο αν μπορεί να αντικαταστήσει υδραργυρικό/πνευματικό αυτόματο που λειτουργεί χωρίς ουδέτερο και να σου διναν το σώστο μοντέλο, τώρα ή τραβάς από κάπου ουδέτερο ή δοκιμάζεις τον παλιό μήπως δουλεύει ή αγοράζεις ένα καινούργιο τον αντίστοιχο του υδραργυρικού, πνευματικό με μηχανικό τερματοδιακόπτη

[ΝΙΚΟΣΤΡΙ]

.

τα φώτα ανάβουν όση ώρα είναι το μπουτόν πατημένο, το αφήνεις σβήνουν. Οταν πατιέται το μπουτόν ακούγεται και η επαφή του ρελέ να οπλίζει, δεν μένει όμως οπλισμένη με τίποτα.

συνδεσμολογία διακοπτόμενου ουδέτερου, όντως αυτή η συνδεσμολογία γίνεται με 3 καλώδια

ο αυτόματος ΑΒΒ θέλει 4 καλώδια, θέλει σταθερό Ν, κ να αλλάξεις συνδεσμολογία στα μπουτόν , να μην κατεβάζουν Ν αλλά L

[vmantas]

Ευχαριστώ πολύ συνάδελφοι για όλη τη βοήθεια. Τελικά έβαλα τον παλιό πάνω και παίζει μια χαρά. Μακάρι να κρατήσει για πάντα γιατί αλλιώς θα έχω μεγάλα τραβήγματα. Βάω εδώ και το σχέδιο της συνδεσμολογίας του μιας και το βρήκα ψάχνοντας στο δίκτυο, για αρχείο. Καλό καλοκαίρι.

16o. AYTOMATOS KLIMAK YDRARGYRIKOS.pdf

[dmpatanis]

Γεια σας και ευχαριστω για την βοηθεια προκαταβολικα.Ειμαι μηχανολογος αλλα στα ηλεκτρολογικα πασχω λιγο.

Θελω να αλλαξω τον παλιο υδραργιρικο αυτοματο κλιμακοστασιου με ενα συνχρονo.

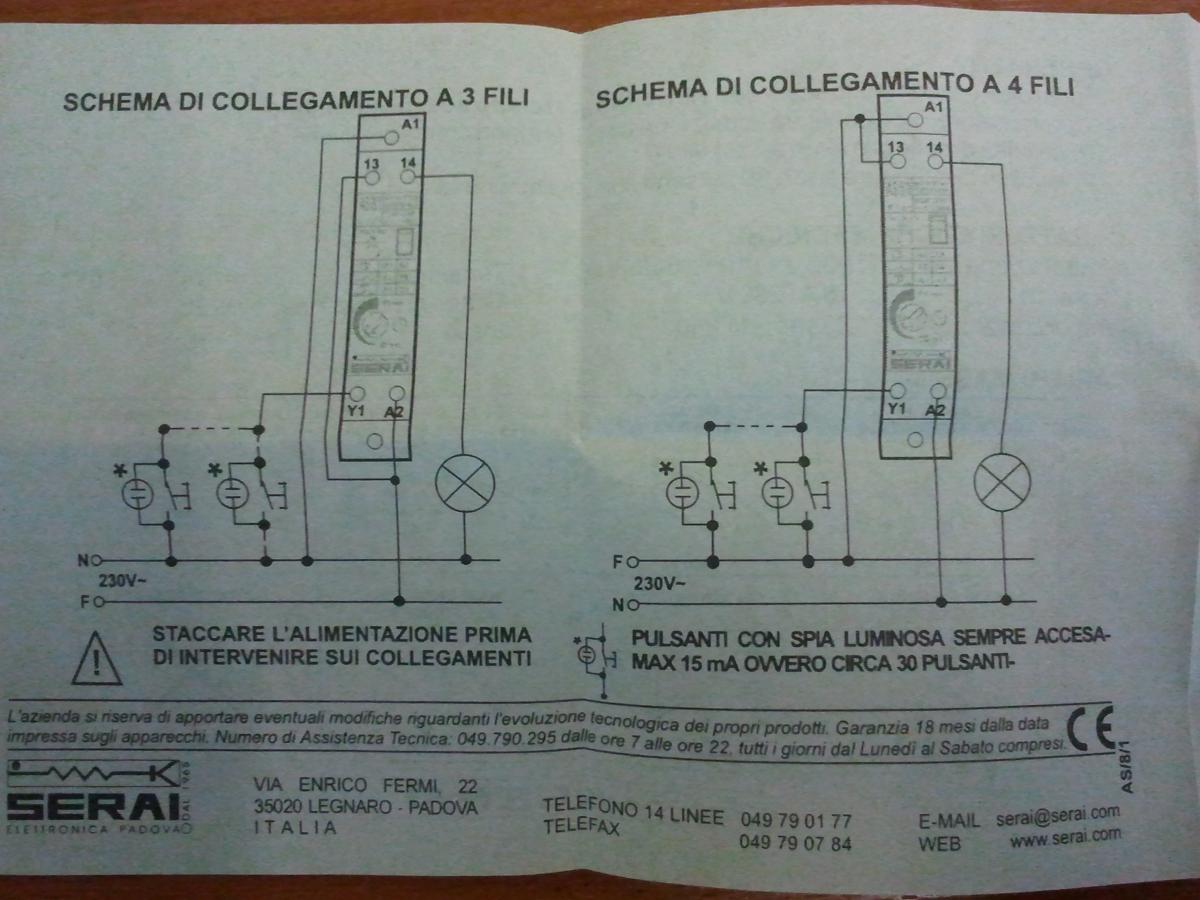

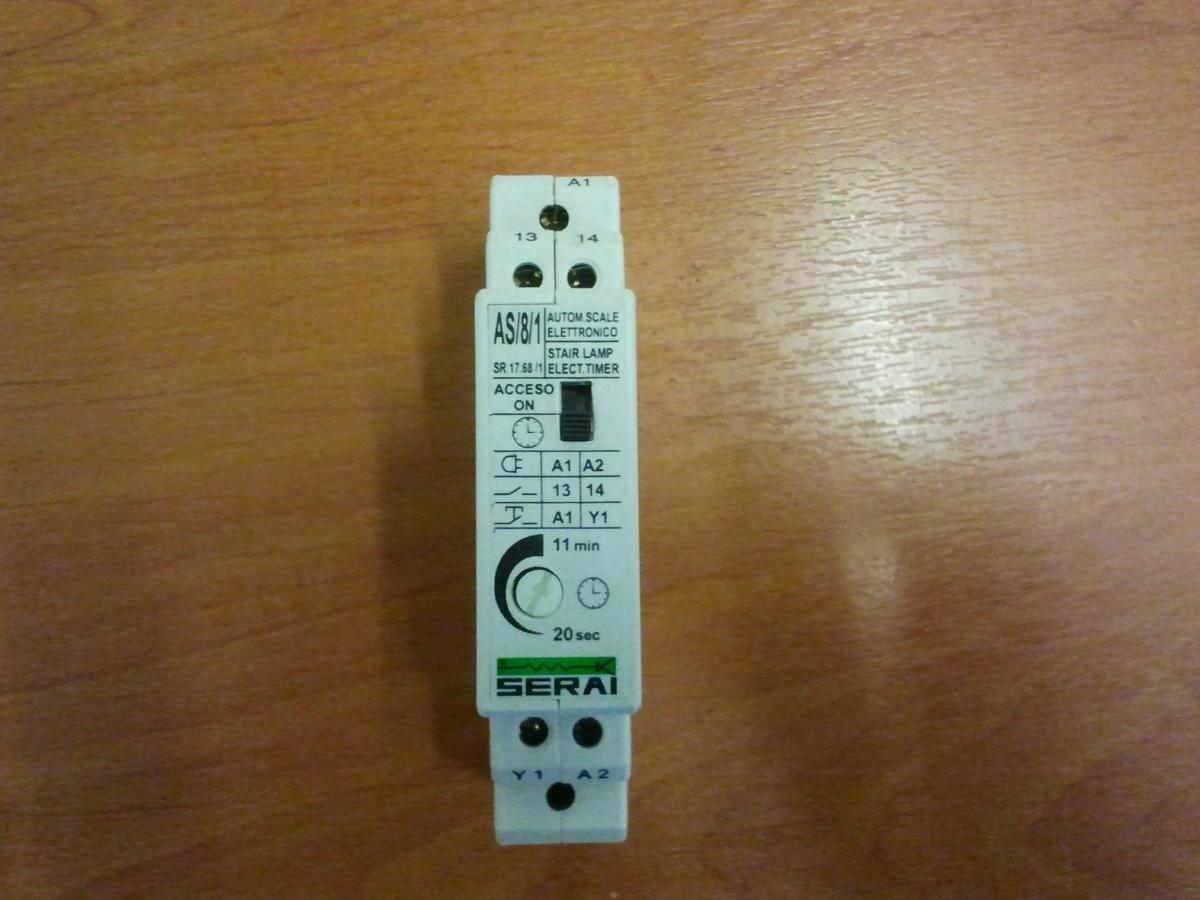

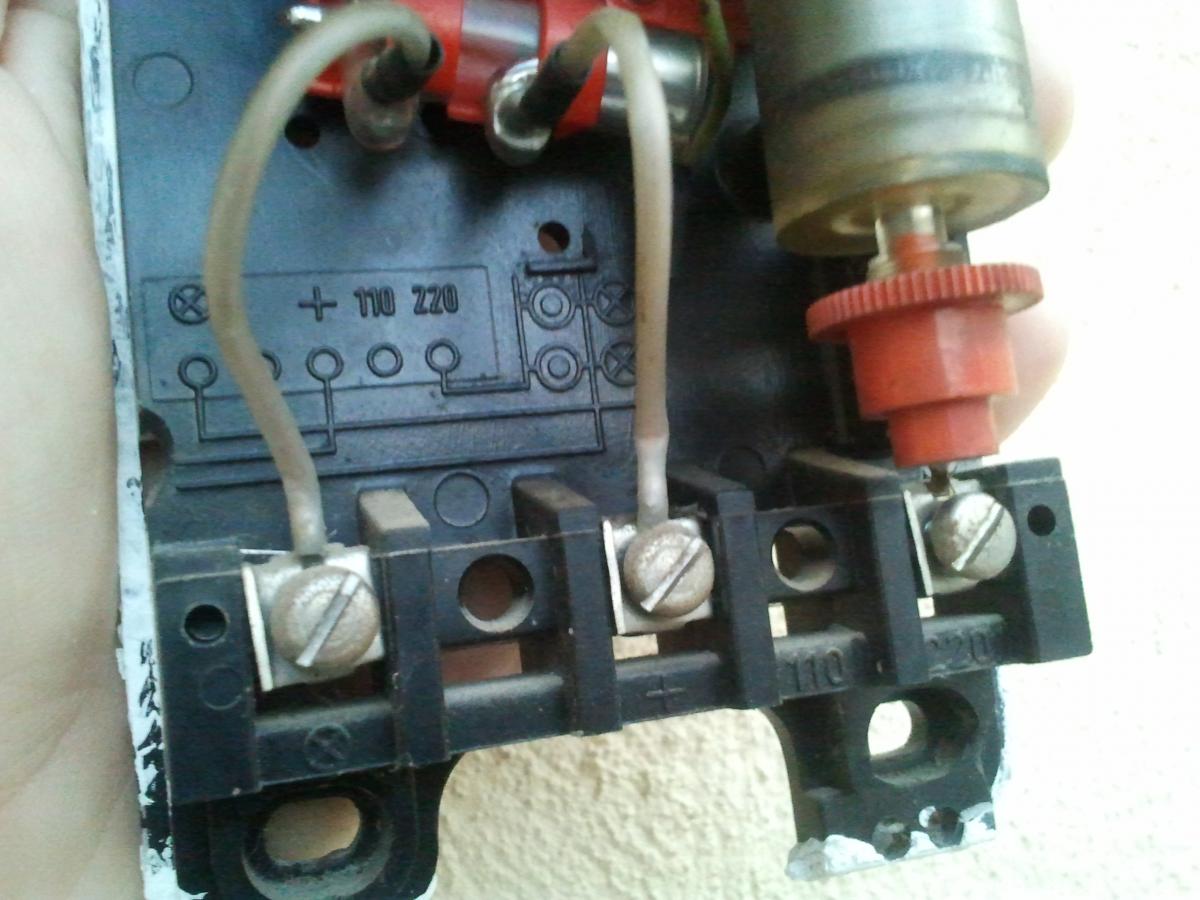

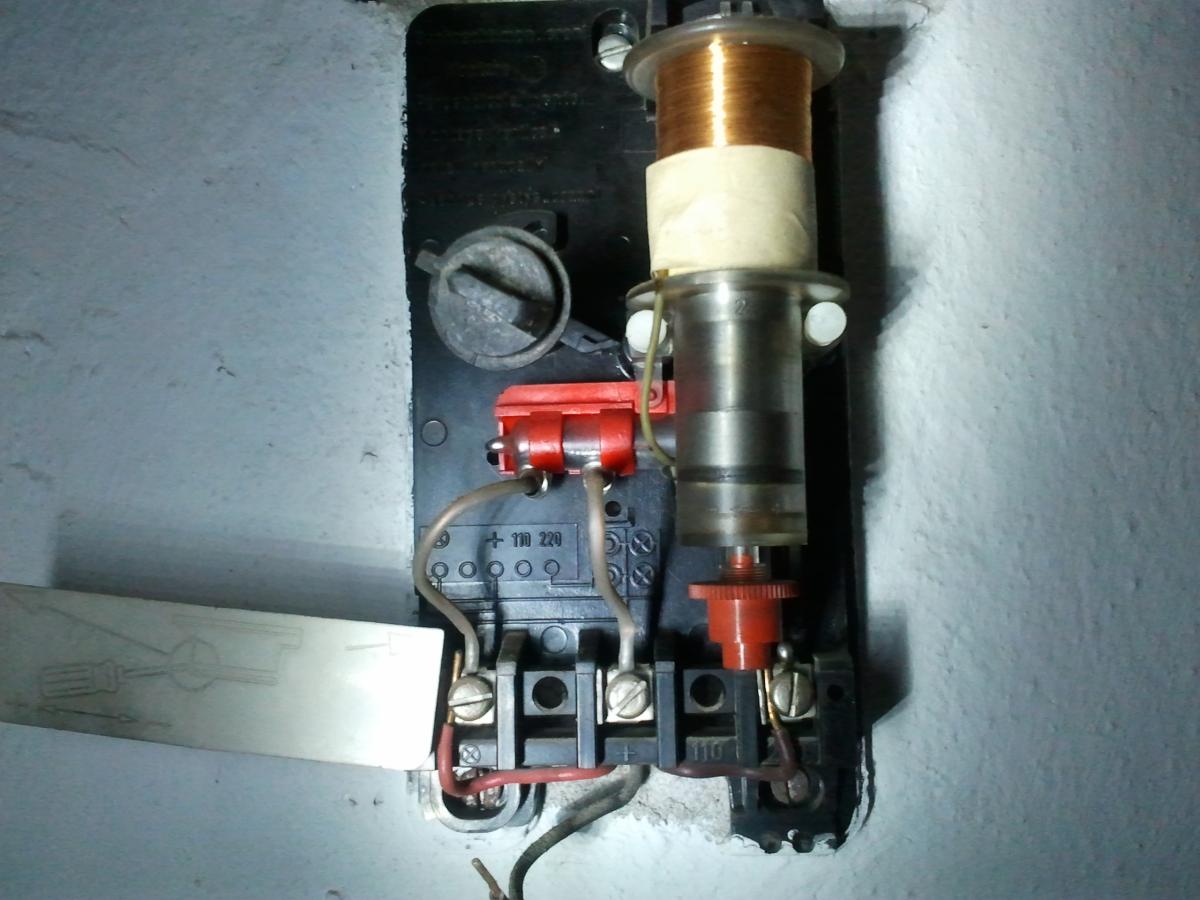

Σας βαζω φωτο απο τον παλιο και απο τον καινουργιο καθως και το διαγραμμα συνδεσης εγω λογικα θα χρησιμοποιησω το πρωτο μιας και εχω 3 καλωδια.

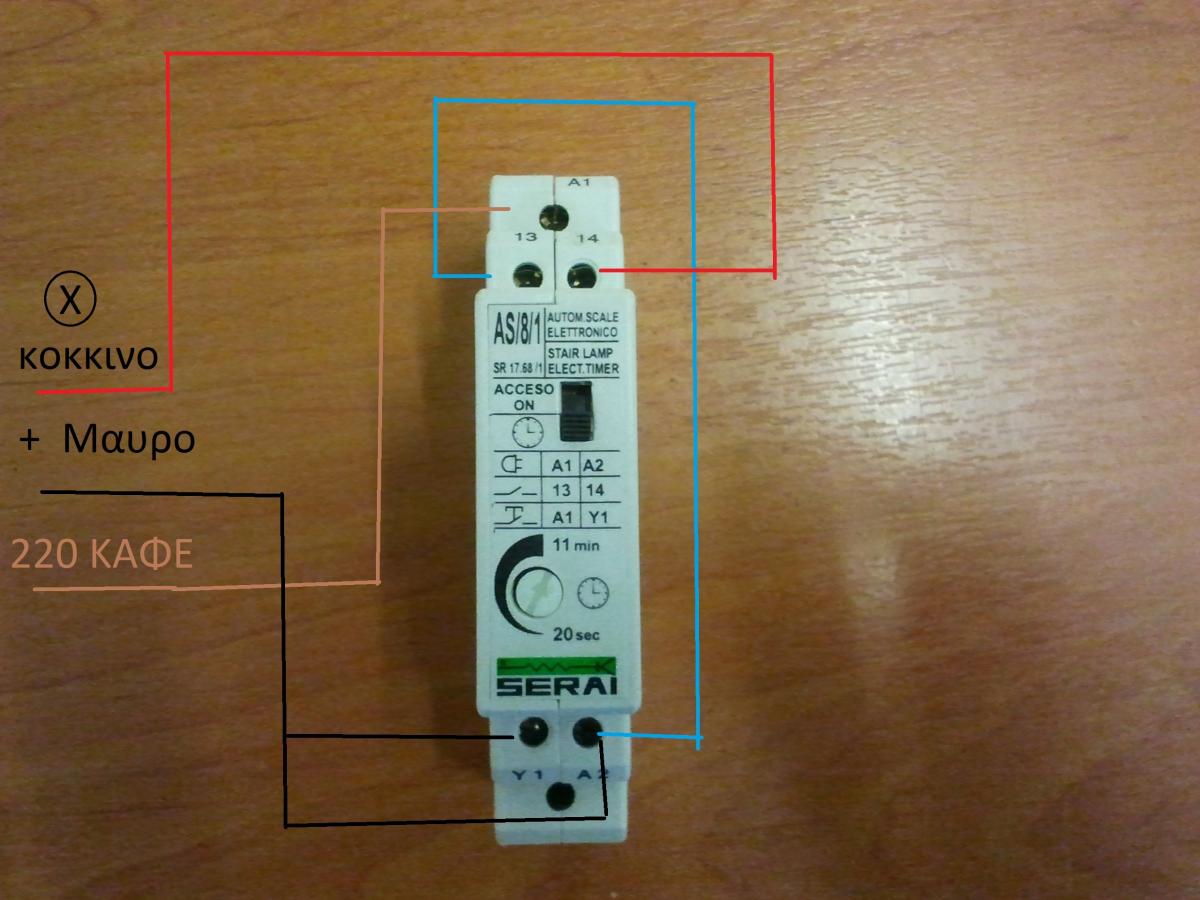

Βαζω και πως νομιζω οτι θα πρεπει να συνδεθουν αν καπου ειμαι λαθος διορθωστε με,με σχεδιο αν γινεται.

Ευχαριστω.





[nvel]

ο αυτόματος που αγόρασες προϋποθέτει την ύπαρξη ουδέτερου για την λειτουργία του αντιθέτως με τον υδραργυρικό που έχεις. Στον υδραργυρικό το + (μαύρο) είναι η φάση  το ⊗ (κόκκινο) η φάση μετά τον διακόπτη (προς τα φώτα) και το ⦿ (καφέ) τα μπουτόν, άρα μαύρο στο Α2 με γέφυρα στο 13, κόκκινο στο 14 και καφέ στο Υ1 αλλά δεν έχεις τι να βάλεις στο Α1 οπότε ή βρίσκεις κάπου ουδέτερο και τον συνδέεις στο Α1 ή αγοράζεις ένα αυτόματο παλιού τύπου με μικροδιακόπτη που δέχεται ακριβώς στις ίδιες θέσεις του παλιού τα καλώδια που έχεις

[dmpatanis]

Ευχαριστω πολυ.

Καπου εκει θα βρω τον ουδετερο πιστευω μιας και απο κατω βρισκεται ο διακοπτης.



Παρακαλώ συμπληρώστε την ειδικότητα στο προφίλ σας, όπως ζητούν οι κανόνες συμμετοχής.

miltos

Edited January 18, 2014 at 05:44 μμ by miltos

[antloukidis]

Οι διακόπτες δεν έχουν ουδέτερο.

Μάλλον σε πρίζα πρέπει να ψάξεις.



Υ.Γ. Αν δεν είσαι ηλεκτρολόγος όμως, καλύτερα να ψάξεις για ηλεκτρολόγο.

Edited January 18, 2014 at 08:24 μμ by antloukidis

[asterios]

Καλημέρα και από εμένα,

Συμφωνώ με τον antloukidis ότι πρέπει να φέρεις ηλεκτρολόγο έστω και γι αυτήν την φαινομενικά απλή εγκατάσταση, φίλε dmpatanis.

Ερώτηση τεχνική προς συναδέλφους (μήπως και το έχουν δοκιμάσει). Στην συνδεσμολογία με 3 καλώδια τα μπουτόν συνδέονται στον ουδέτερο (Ν) και αυτόν "επιστρέφουν" στον αυτόματο κλιμακοστασίου, έτσι; Άρα θα μπορούσαμε ίσως να συνδέσουμε αυτό ως Ν,"να γεφυρώσουμε" στο πηνίο ;;; Θα προλαβαίνει ο αυτόματος να οπλίσει έστω και εάν πρέπει για αυτόν το λόγο να κρατηθεί το μπουτόν πατημένο για περισσότερο (π.χ. ~1 sec . Διαγραμματικά φαίνεται να γίνεται.Στην πράξη όμως ;;;

Περιμένοντας τις γνώμες των συναδέλφων,

Ευχαριστώ

[nvel]

άμα κάνεις γέφυρα μεταξύ του Ν και της εισόδου από τα μπουτόν θα οπλίσει αφού πατώντας τα μπουτόν θα έχει ουδέτερο αλλά όταν  αφήσεις το μπουτόν και χαθεί ο ουδέτερος θα αφοπλίσει το ρελέ, ίσως αν υπάρχουν πολλά μπουτόν με λαμπάκια και το ρελέ έχει μικρή τάση ανοίγματος να μπορέσει να μείνει οπλισμένο
