Αυτόματος κλιμακοστασίου

[Flori]

Καλήμερα σας,

Έχω πρόβλημα με αυτόματο κλιμακοστασίου.

Η πολυκατοικία έχει μόνο 3 καλώδια , 2 γενικά (φάση , ουδέτερο) και ένα κοινό για τα φώτα κλιμακοστασίου και τα μπουτόν.

Για να αλλάξω αυτόματο τι πρέπει να κάνω και πως το συνδέω?

Κάποια γνώμη , βοήθεια γιατί δεν βγάζω άκρη.

Ευχαριστώ εκ τον προτέρων

[manoselectric]

Ειναι παλια η πολυκατοικία;αν ναι λογικά αν ανοίξεις ενα μπουτόν εχει μαύρο κίτρινο μεσα! Αυτο σημενει οτι οπλίζει τον αυτόματο με φάση! Σε αντίθεση με σημερα που το κανουμε με ουδέτερο

[Flori]

Ναι ισχύει οτι η πολυκατοικία ειναι παλιά, του 65'. Τα μπουτόν εχουν μεσα 2 μαύρα καλώδια... Το πρόβλημα μου ειναι τώρα τι κάνω?? Πως θα βγάλω άκρη ώστε να βάλω εναν αυτόματο κλιμακοστασίου μ' αυτό το σύστημα ή τι μπορώ να κάνω.

Edited November 26, 2018 at 09:12 πμ by Flori

[VirusX2]

Αυτός που έχεις τώρα είναι υδραργυρικός;

[Flori]

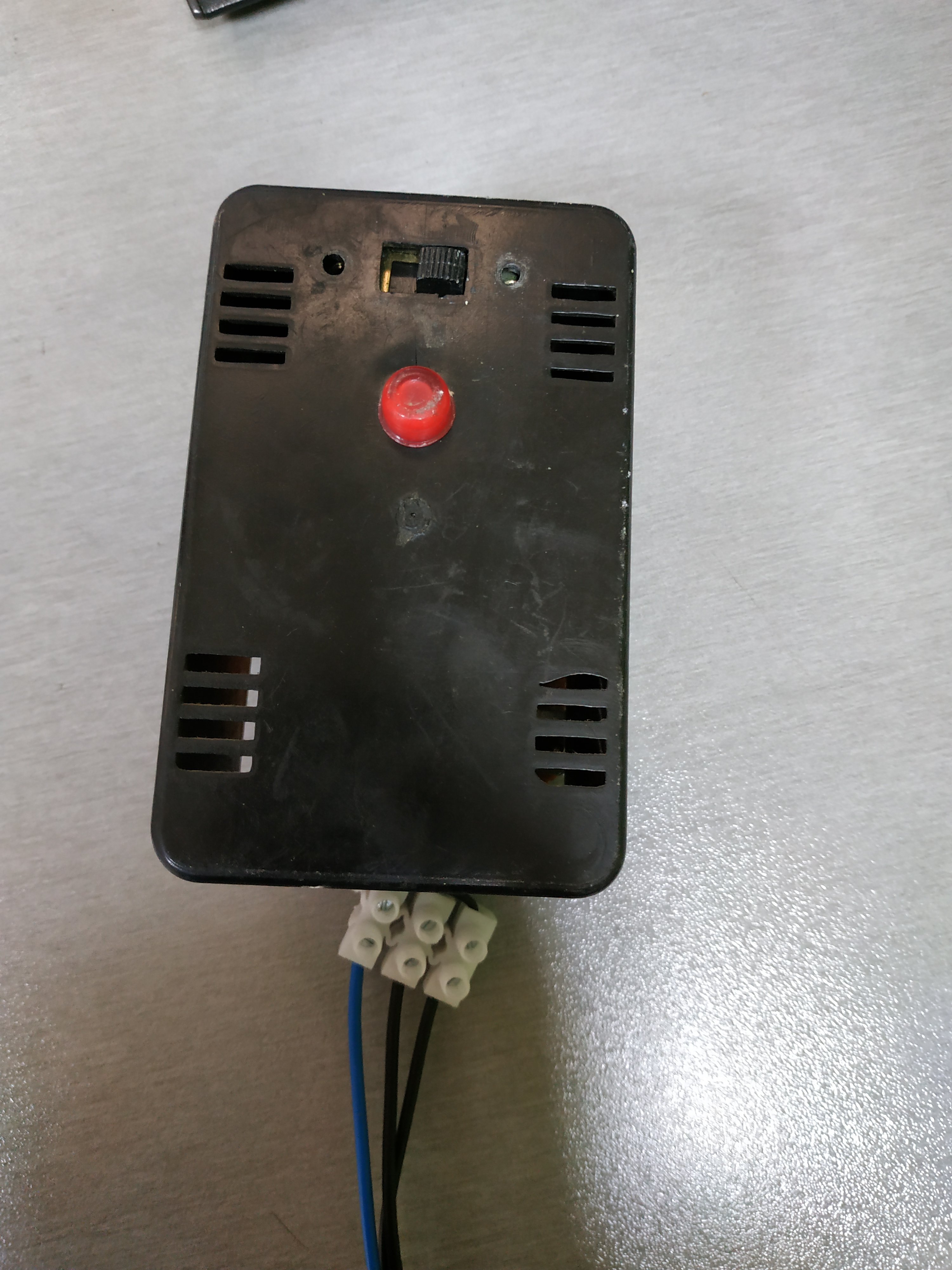

Οχι είναι μια πατέντα μάλλον , θα βάλω και φώτο για να δείτε.

Δεχόταν μόνο τρία καλώδια (2 γενικά και μια εντολή-επιστροφή) και έτσι δούλευε.

τώρα έχω μπλέξη εγώ να βγάλω άκρη.

[VirusX2]

Είσαι σίγουρος; Γιατί έμενα μου μοιάζει με το παρακάτω σχέδιο. Ο ουδέτερος δεν περνάει από τον αυτόματο.



Edited November 26, 2018 at 10:45 πμ by VirusX2

[Flori]

Καρχήν ευχαριστώ για τη βοήθεια,

Δν πρέπει να είναι αυτό γιατί μου λείπει ένα καλώδιο,

Δηλ. από τον τοίχο έχω μόνο τρία καλώδια (ένα γκρι και δυο μαύρα),

και λογικά το γκρι είναι ουδέτερος και τον έβαλα στη μπάρα ουδέτερου

Μετά ακουμπώντας τα μαύρα ένα ένα στη φάση είδα ότι το ένα άναβε τα σταθερά φώτα της εισόδου

και τη καμπίνα του ασανσέρ ενώ το άλλο μαύρο μου άναβε τα φώτα της σκάλας που είναι πάνω στον αυτόματο κλιμακοσταίιου

όπως φαίνεται στη φώτο από ένα καλώδιο παιρνη εντολή και ανάβει τα φώτα μάλλον θέλει κάποιο ιδιαίτερο αυτόματο.τι να πω?

[VirusX2]

Και αυτά στην φώτο 2 μαύρα και ένα μπλε είναι άλλα;

[Flori]

Ναι , τα 2 είναι γενικά ( φάση ουδέτερο) και το άλλο επιστροφή από τα φώτα ή εντολή από τα μπουτόν.

Τώρα τι κάνω?

Γνωρίζεις εάν υπάρχει κάτι αντιστοιχώ ώστε να το αλλάξω?



[VirusX2]

Ο ουδέτερος πριν είπες ότι είναι γκρι, τώρα έγινε μπλε;  Με έχεις μπερδέψει..

Ξεκαθάρισε τι είναι ο κάθε αγωγός. επίσης βγάλε έναν διακόπτη από τα φώτα και δες τι καλώδια πάνε πίσω του. Μετά συζητάμε το τι και πως
