Κατηγορία αυτοματισμών

[janus]

Καλησπέρα.





Τα φώτα σας θα ήθελα σχετικά με τον αν τα παρακάτω συνιστούν θερμοκρασιακή/υδραυλική αντιστάθμιση και τι είναι το καθένα.



Ο λέβητας είναι φ.α. κεντρικός και τροφοδοτεί παλιά πολυκατοικία.



Στα σώματα/καλοριφέρ υπάρχουν θερμοστατικές κεφαλές και θερμιδομετρητές.







[petranhar]

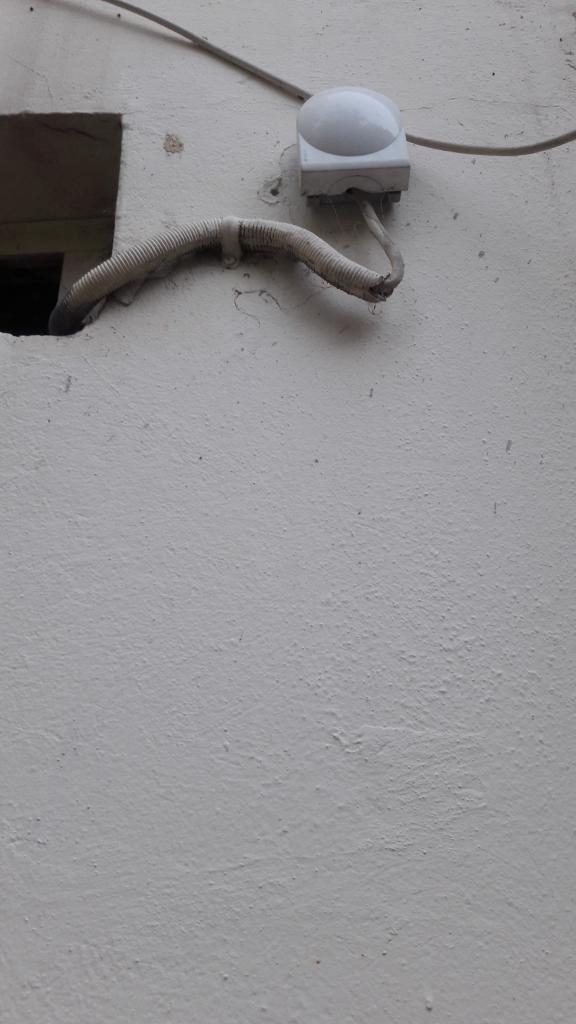

Στην πρώτη εικόνα είναι το εξωτερικό αισθητήριο.

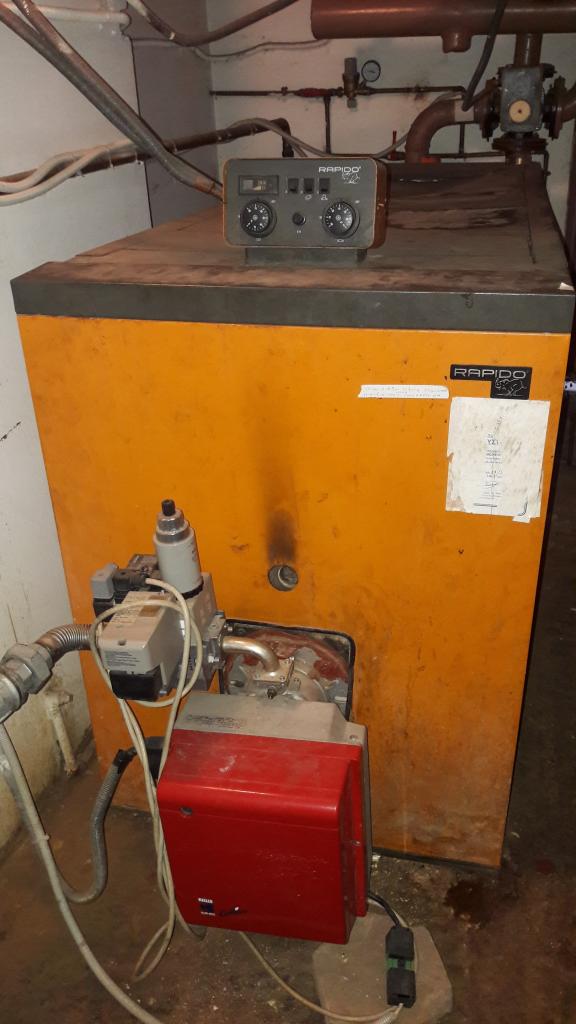

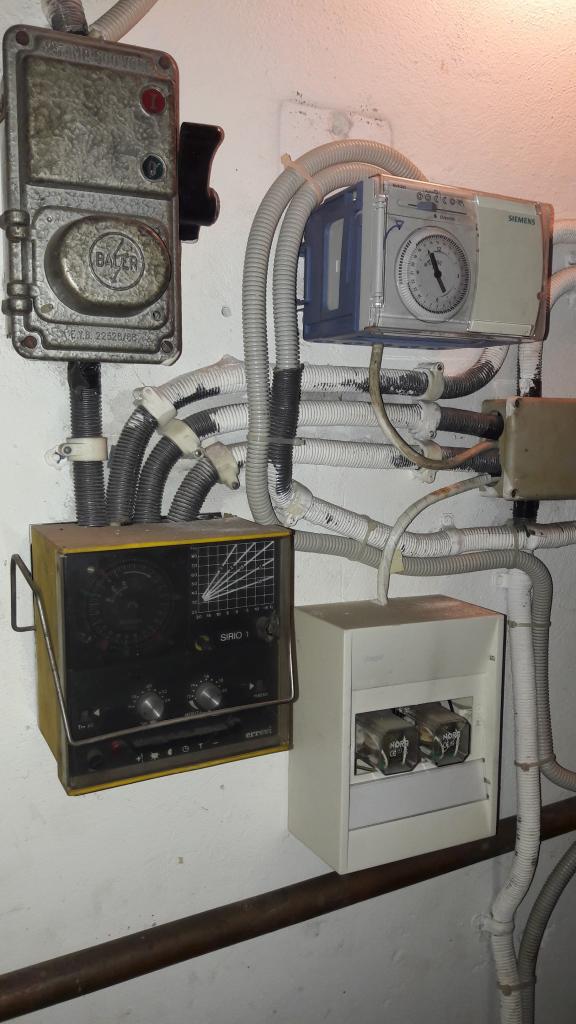

Στην τρίτη εικόνα το μαύρο κουτί είναι η αντιστάθμιση με τις καμπύλες παραμετροποίησης.

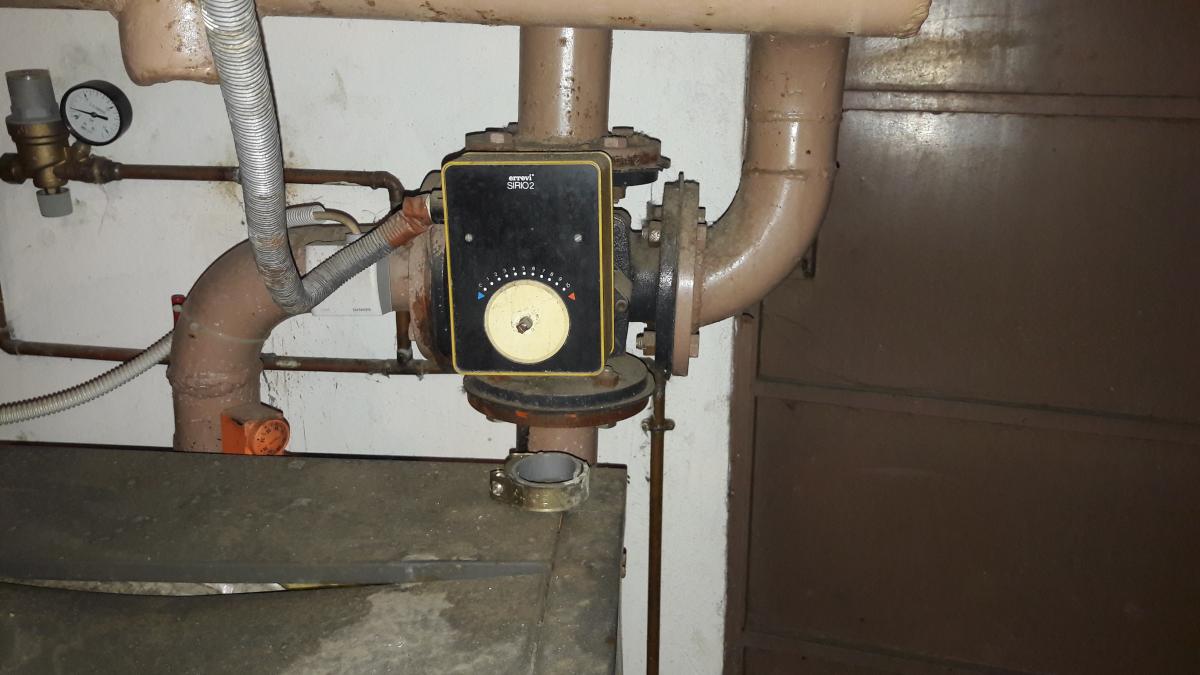

Στην τέταρτη είναι η τρίοδη βάνα με αναλογική λειτουργία.

Είναι παλιά αντιστάθμιση και ελπίζω να λειτουργεί..

... σαν το παλιό καλό κρασί

[Inzaghi]

Τελικα ενας ατομικος λεβητας πετρελαιου στο μπαλκονι διαμερισματος (αντιμετωπιζεται ως τοπικο συστημα με αμελητεες απωλειες δικτυου διανομης) τι κατηγοριας αυτοματισμων ειναι?

Θερμοστατη χωρου εχει, ρυθμιση δικτυου διανομης δεν υπαρχει γιατι δεν υπαρχει δικτυο διανομης ουσιαστικα...

Ο ελεγχος ON/OFF του κυκλοφορητη που ζητειται απο την Κατηγορια Γ πώς γινεται?

Θεωρουμε οτι πραγματοποιειται απο τον κεντρικο θερμοστατη, οποτε και οταν πιανει η επιθυμητη θερμοκρασια, ο κυκλοφορητης παυει να λειτουργει?

[janus]

@Inzaghi πιστεύω πως από τα προαπαιτούμενα για την κατάταξη στην κατηγορία Γ αυτοματισμών μόνο το 3. πρέπει να ικανοποιείται, δηλαδή να υπάρχει ο θερμοστάτης χώρου για την εκκίνηση και παύση της λειτουργίας του κυκλοφορητή.

Το 1. και το 2. πρέπει να ικανοποιείται στις περιπτώσεις ύπαρξης κεντρικής θέρμανσης.



Διόρθωση



Θα πρέπει να έχει το θερμοστάτη χώρου δλδ το 1 και το θερμοστάτη του κυκλοφορητή δλδ το 3.

Edited Δεκέμβριος 5 , 2017 by janus

[slalom]

Το (2) γιατι το αποκλειεις??

[dib]

@Inzaghi πιστεύω πως από τα προαπαιτούμενα για την κατάταξη στην κατηγορία Γ αυτοματισμών μόνο το 3. πρέπει να ικανοποιείται, δηλαδή να υπάρχει ο θερμοστάτης χώρου για την εκκίνηση και παύση της λειτουργίας του κυκλοφορητή.



Μα ο θερμοστάτης χώρου δεν δίνει εντολή στο κυκλοφορητή αλλά στο καυστήρα !

[Inzaghi]

Θερμοστατη κυκλοφορητη?

Εχουν τα ατομικα λεβητακια πετρελαιου και αεριου θερμοστατη στον κυκλοφορητη?

[dib]

Δεν ξέρω αν έχουν όλες οι μάρκες αλλά σε κάποιες απ' αυτές εχω δεί την ύπαρξη του.

Άλλωστε λογικό φαίνεται γιατί δεν μπορεί να έχει δοθεί εντολή OFF στο καυστήρα και να λειτουργεί με τις ώρες ο κυκλοφορητής (με κρύο νερό).

[Inzaghi]

Ωραια και αν υποθεσουμε οτι ο θερμοστατης χωρου δινει εντολη ON/OFF στον καυστηρα, τοτε ο κυκλοφορητης πως λαμβανει εντολη ON/OFF αντιστοιχα για να ξεκινησει και να τερματισει τη λειτουργια του?



Μηπως η εντολη του θερμοστατη ενεργοποιει και απενεργοποιει αυτοματως ολο το συστημα και απλα ο κυκλοφορητης λειτουργει επιπροσθετα με κρυο νερο μονο σε περιπτωση αντιπαγωτικης λειτουργιας λογω χαμηλων εξωτερικων θερμοκρασιων?

Edited Δεκέμβριος 5 , 2017 by Inzaghi

[dib]

Θεωρητικά πρέπει να έχει δικό του θερμοστάτη ... όπως στις στις κεντρικές θερμάνσεις που στο ταμπλό του λέβητα υπάρχει θερμοστάτης του κυκλοφορητή.
