Σχολιασμός ηλεκτρικών πινάκων εγκατάστασης 10kW

[gnusselt]

Επισκέφτηκα μια εγκατάσταση ΦΒ σε ταράτσα με 2 string. Δεν είχα ξαναδεί από κοντά.

Πήρα μερικές φωτογραφίες τις οποίες μπορείτε να δείτε εδώ :

ΦΒ.zip (20 ΜΒ)



Έχω κάποιες ερωτήσεις :

1) Η γείωση έγινε με τη σύνδεση μιας κολώνας στήριξης μέσω επιψευδαργυρωμένου χάλυβα με το υφιστάμενο τρίγωνο της κατοικίας. Αυτό αρκεί;

2) O DC πίνακας γιατί δεν έχει γενικό διακόπτη για κάθε string, πέραν των διπολικών ασφαλειών που έχει;

3) Γιατί δεν χρησιμοποιήθηκε το βύσμα PE του Inverter; Το καλώδιο AC που φεύγει από τον Inverter προς τον πίνακα AC ήταν οι 3 φάσεις, ο ουδέτερος και η γείωση. Μήπως ο ηλεκτρολόγος σύνδεσε εσωτερικά μέσα στον inverter το καλώδιο της γείωσης και δεν φαινόταν απ' έξω;

4) Ο AC πίνακας έχει τη λογική ότι μετά τον inverter πρώτα είναι οι ασφάλειες, μετά ένας ΔΔΕ, μετά ο γενικός διακόπτης και μετά το ρολόι της ΔΕΗ. Αυτό είναι σωστό;

5) Από τον πίνακα AC η γείωση πάει σε μπάρα γείωσης δίπλα στους μετρητές. Δεν έπρεπε να πάει όμως και στο τρίγωνο γείωσης (βλ. ερώτηση 1);

6) Η ΔΕΗ θα δώσει άλλο καλώδιο για το ρεύμα που δίνει η ΦΒ εγκατάσταση ή θα είναι το ίδιο καλώδιο που μεταφέρει το ηλ. ρεύμα που καταναλώνει η κατοικία κι αυτό πώς επιτυγχάνεται;



-Κάποιες άλλες παρατηρήσεις που έχετε;

[astrah]

1. Καλό είναι να συνδεθούν και οι υπόλοιπες "κολώνες"...



2. Είναι ΟΚ γιατί είναι ασφαλειοδιακόπτες με δυνατότητα ασφάλισης...



3. Μάλλον ναι...



4. Στο AC υπάρχει κατά σειρά σύνδεσης ~ΔΔΕ παράλληλα με αντικεραυνικά, ασφάλειες(άγνωστης εντάσεως) και ενδεικτικό~, και αυτά σε σειρά με τον γενικό διακόπτη. Το λάθος είναι ότι πρέπει οι ασφάλειες να ασφαλίζουν τα αντικεραυνικά...



5. Όχι, θα μπει στο μπαροκιβώτιο...



6. Το ένα καλώδιο της ΔΕΗ θα μπει στο μπαροκιβώτιο και θα συνδεθούν παράλληλα οι δύο μετρητές, ο ένας της κατανάλωσης και ο άλλος της παραγωγής... Αν δεν είναι τριφασική η παροχή.. θα αντικατασταθεί το διπολικό καλώδιο με τετραπολικό..

[Bisba13]

Και το πιο βασικό. Οι συνδεσεις στους πινακες θα πρεπει να γινονται με ειδικους ακροδεκτες. Νομιζω πως ηταν απαραδεκτη δουλεια απο τον ηλεκτρολογο

[pv-t solar]

Ακριβώς όπως τα λέει ο astrah με την εξής σημείωση στο 3 σίγουρα ναι.

[corsakias]

Σημερα πηγα σε ενα σπιτι να δω τους πινακες των φωτοβολταικων. Ειδα πρώτα ενα 1 σειρας διπλα στους μετρητες και σκεφτηκα πως θα εχει τοπικα καποιο διακόπτη ή και ασφαλεις για ασφαλισει του καλωδιου, πέρα των ασφαλειων του μετρητη. Και ετσι ήταν.

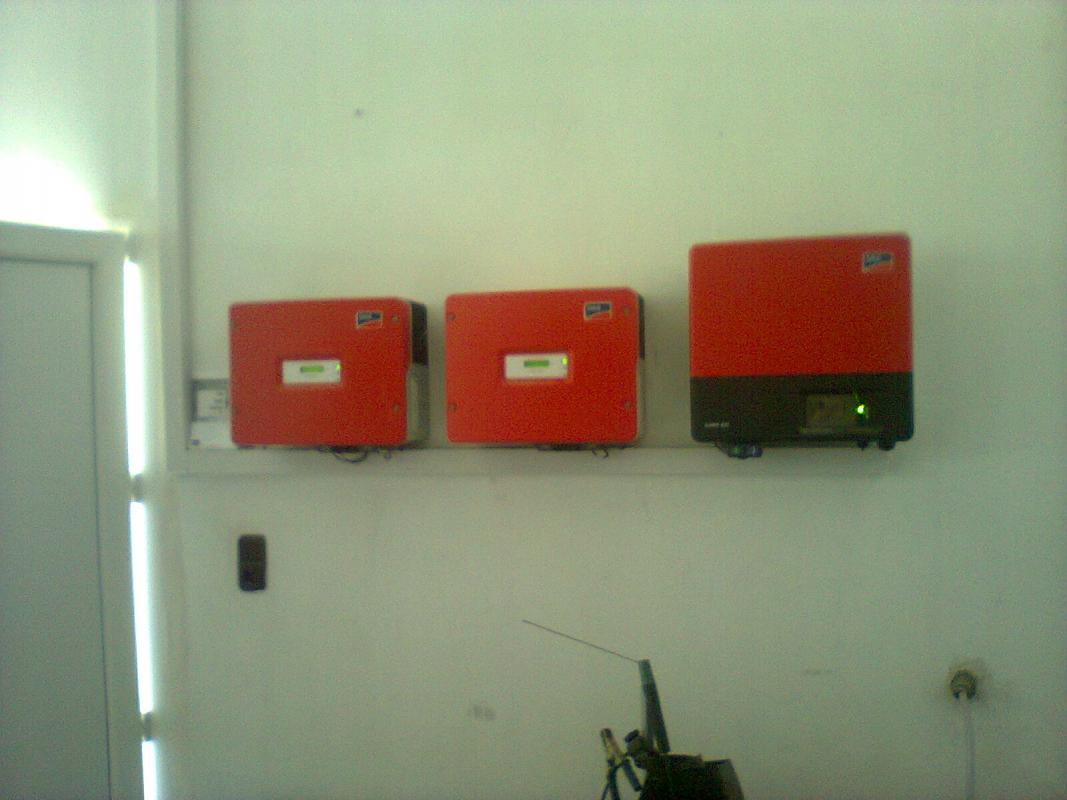

Ψάχνω να βρω τα υπολοιπα...πουθενα καποιος αλλος πίνακας. Ουτε για την εναλλασομενη πλευρά, ούτε για τη πλευρα DC προς τα πανελ. Μονο τρεις SMA inverters και τιποτα αλλο.

Οι γερμανοι εχουν γίνει τοσο εξελιγμενοι που δεν χρειαζετα ιτιποτα αλλο?



Το συστημα εγκατασταθηκε το περσυ το καλοκαιρι, αρα υποθετω πως θα ειναι με τη παλια ΥΔΕ.

Αργοτερα θα ανεβασω και φωτογραφιες και αμα ειναι θεμιτο θα αναφερω και στοιχεια της περιοχης και της εταιριας.

[silver_bullet]

Και πως νομιζεις πως βγαινουν στην αγορα κατι "εκπληκτικες" προσφορες δεκαρι στα 15000 ΜΕ φπα????

[jsk]

Εγώ δεν έχω καταλάβει τι είδες και που το είδες.

Στο DC, αν και δεν το κάνω ποτέ, είναι πολύ σύνηθες (στις λυσεις με SMA) να Να κόβεις απο τον ESS και να βάζεις SPD T2 εντός του Inverter χωρίς πίνακα DC και ο AC Πίνακας να έχει ένα Αντικεραυνικό Τ2, και 2 μικροαυτόματους. όντως έτσι βγαίνουν οι χαμηλές προσφορές.

ΤΟ ότι έχει την παλιά ΥΔΕ δεν λέεις κάτι οι μετρήσεις είναι ίδιες

[corsakias]

ΤΟ αν εχει μεσα καποιος Sma αντικεραυνικο δεν το ξερω. Δεν τους εγκατεστησα εγω ουτε τους ανοιξα.

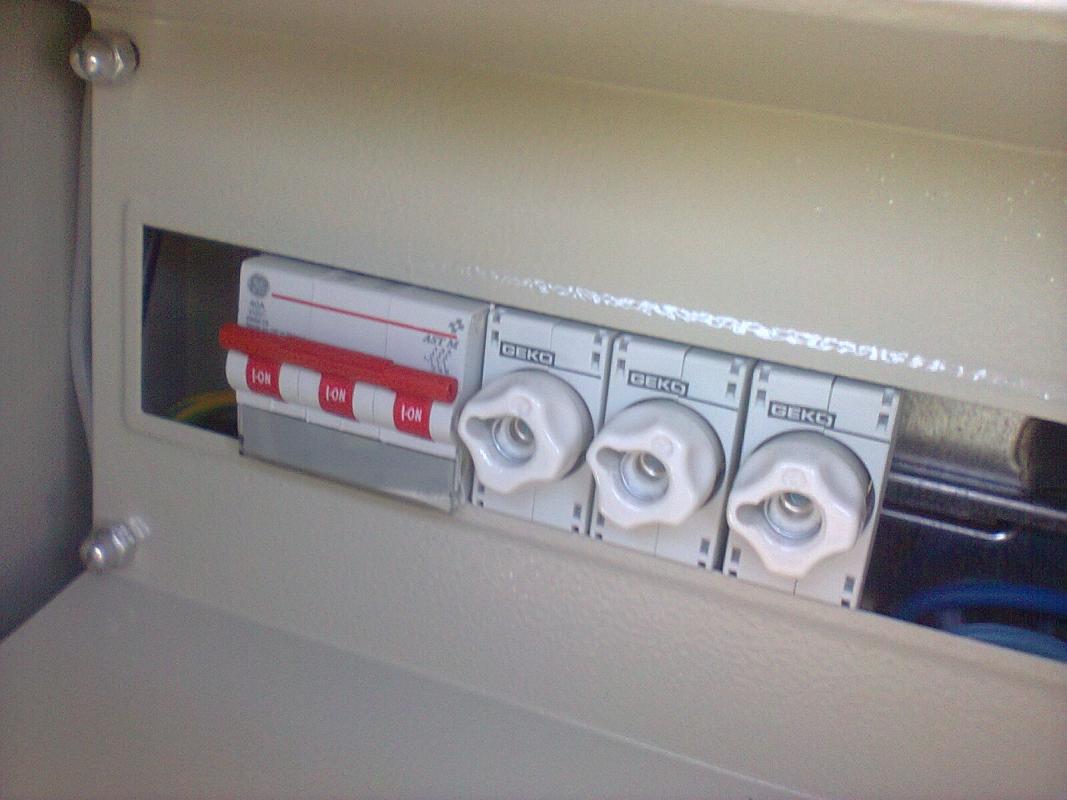

Αυτο που ειδα ειναι οτι σε ολη την εγκατασταση φωτοβολταικου υπαρχει μονο ενας πινακας δίπλα στο μετρητη της ΔΕΗ όπου εχει ενα 3χ40 γενικο διακοπτη και τρεις τηκτες ασφάλειες. Τιποτα αλλο.



Αυτα πως περνανε απο τη ΔΕΗ?

[ΝΙΚΟΣΤΡΙ]

Αυτο που ειδα ειναι οτι σε ολη την εγκατασταση φωτοβολταικου υπαρχει μονο ενας πινακας δίπλα στο μετρητη της ΔΕΗ όπου εχει ενα 3χ40 γενικο διακοπτη και τρεις τηκτες ασφάλειες. Τιποτα αλλο.



Αυτα πως περνανε απο τη ΔΕΗ?



Μα τη ΔΕΗ δεν την ενδιαφέρει στον οπτικό έλεγχο που κάνει εάν δεν έχεις βάλει αντικεραυνικό, ούτε τη έχεις κάνει από πλευράς dc, την ενδιαφέρει ο διακόπτης φορτίου και η ασφάλειες στο ac

Edit

Έχω κάνει εγκαταστάσεις πάρκων κ οικιακών φ/β για αρκετές εταιρίες , η κάθε μια από αυτές έχει μια διαφορετική προσέγγιση στον όρο ‘’ασφάλισης φωτοβολταϊκού’’

Edited October 3, 2012 at 03:40 μμ by ΝΙΚΟΣΤΡΙ

[corsakias]

Δηλαδη το αρπα κολα ειναι στην ευχερεια του κατασκευαστη. Παρεπιπτωντος ειδα οτι η εταιρια αυτη σε ολες τις εγκαταστασεις της κάνει το ίδιο πράγμα. Φανταζομαι τα σχεδια και οι ΥΔΕ ειναι οι προβλεπομενες ομως. Και οσο αν το αν ενδιαφερει τη ΔΕΗ, στον ελεγχο των εγραφφων κοιτάει τη δηλώνουμε, στη πράξη δεν?
