Παραγωγή ΖΝΧ από λέβητα κεντρικής θέρμανσης

[hkamp]

Οι απώλειες του συστ. αποθήκευσης (πλευρικές) νομίζω ότι προσαυξάνεται κατά 7% σε εξωτερική τοποθέτηση, δηλ. 5 + 7 = 12%

β.α. = 0,88



Στο δίκτυο έχει δίκαιο ο dib.

Σωλήνες που πάνε ως τον ηλιακό δεν νομίζω ότι τις χαρακτηρίζεις μικρό δίκτυο.

[dib]

Ηλία έχεις δίκιο για το 12... είναι 5 για τον εναλλάκτη + 7 για εξωτερική τοποθέτηση



Δεν θυμόμουνα αυτή τη λεπτομέρεια



+1

[Inzaghi]

Εχετε παρατηρησει οτι στην ισχυ του λεβητα ΚΘ για παραγωγη ΖΝΧ για τον ελεγχο υπερδιαστασιολογησης πρεπει να προστεθει ενα 20% προσαυξησης λογω επιταχυνσης εναρξης του στη συνολικη υπολογισθεισα ισχυ?

Ειμαι ο μονος που το παρατηρησα πριν λιγο καιρο?

[hkamp]

Με κούφανες τώρα.

Δώσε συντεταγμένες.

[Inzaghi]

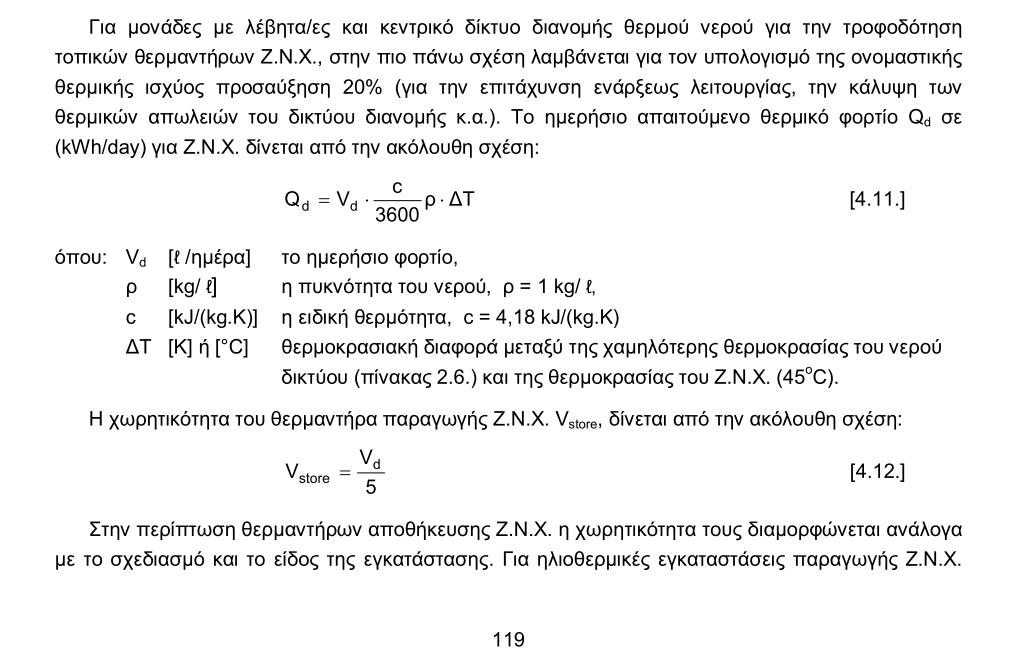

Σελίδα 119, ΤΟΤΕΕ 1



Για μοναδες με λεβητα και κεντρικο δικτυο διανομης θερμου νερου για την τροφοδοτηση τοπικων θερμαντηρων ΖΝΧ στην πιο πανω σχεση λαμβανεται για τον υπολογισμο της ονομαστικης θερμικης ισχυος προσαυξηση 20% (για την επιταχυνση εναρξης λειτουργιας, της καλυψης των θερμικων απωλειων του δικτυου διανομης κ.α.).



Και επειδη δε μου αποσαφηνιζει αν μιλαει για αποκλειστικο δικτυο διανομης για ΖΝΧ η για κοινο με τη θερμανση, την προσαυξηση αυτην τη λαμβανω -πλεον- στα υποψιν μου





[hkamp]

Πρόσεξε πως θα την χρησιμοποιήσεις την προσαύξηση.

Δε θα τη βάλεις στον γενικό τύπου του Pgen. Εκεί ήδη έχουν συνυπολογιστεί οι προσαυξήσεις με το 2,5. Μετά προσθέτεις και το Pn για το ΖΝΧ.

Θα τη βάλεις αν θέλεις στον τύπο 4.10 για να βγάλεις το Pn.

Οπότε αν έχεις π.χ. Pn = 2 KW θα σου βγει ένα +0,4 KW στο Pgen.

Edited Ιούνιος 8 , 2014 by hkamp

[Inzaghi]

Μπερδευτηκα



Για τον ελεγχο υπερδιαστασιολογησης υπολογιζεις τις απαιτησεις του κτηριου σε θερμανση απο το λεβητα, με το Pgen βασει του γνωστου τυπου, στον οποιο το 2,50 παιζει το ρολο που ειπες πιο πανω.

Αν ο λεβητας παραγει και ΖΝΧ, τοτε προσθετεις το θερμικο φορτο.

Δεν προσθετεις το Qd αλλα το Pn που ειναι Qd/5.

Για τον υπολογισμο του Pn προσθετεις και 20% περαιτερω προσαυξησεις λογω οσων αναφερει η ΤΟΤΕΕ μεσα.

Δηλαδη η προσαυξηση του 20% δεν ειναι στο Pgen αλλα στο Pn



Μου δημιουργειται ομως μια απορια.

Επειδη στη συντριπτικη πλειοψηφια των λεβητων υπαρχει κοινο δικτυο διανομης για ΖΝΧ με τη θερμανση, ως το Boiler, αν αυτο ειναι εντος ζωνης και οχι στο παταρι φερ ειπειν, μηπως αυτο το 20% της προσαυξησης ακομα και για το ΖΝΧ μονο εχει υπολογιστει με το 2,50 στο Pgen?



Επιταχυνση εναρξης λειτουργιας λεβητα και απωλειες δικτυου θερμανσης, λεει. Ομως η εναρξη του λεβητα γινεται για θερμανση, οποτε και στελνει ΖΝΧ στο boiler, ενω οι απωλειες του δικτυου διανομης, οταν αυτο ειναι κοινο, υπολογιζονται στο 2,50 συντελεστη στο Pgen.



Μηπως τελικα αυτη η προσαυξηση αφορα αυτοτελες και ανεξαρτητο δικτυο διανομης για το ΖΝΧ?



Λεω εγω τωρα....



Υ.Γ. Προφανως καταλαβαινουμε οτι ολη αυτη η συζητηση εχει περισσοτερο φιλολογικο χαρακτηρα, μιας και η επιδραση στο τελικο αποτελεσμα ειναι ελαχιστη. Σε 10kW απαιτησεις λεβητα για ΖΝΧ, η προσαυξηση δινει αντε 2kW ακομα, οποτε η πιθανοτητα αυτη η προσαυξηση να μας αλλαξει ποσοστο υπερβασης τοποθετημενης ισχυος ειναι πολυ μικρη, απλα καλο ειναι να ξερουμε ακριβως τι μας ζητειται να κανουμε

Edited Ιούνιος 8 , 2014 by Inzaghi

[hkamp]

Τώρα ότι και να πεις.......

Πιο πολύ θα μπερδευτεί η κατάσταση.



Μήπως και ο τύπος της υπερδιαστασιολόγησης προέρχεται από επιστημονική ανάλυση;

Αν αυτά τα 2 kW παίξουν ποτέ ρόλο, βάλτα και θα είσαι καλυμμένος.

[dim8888]

Σας ευχαριστώ πολύ για τη βοήθεια.



δλδ  α) βάζω για το σύστημα αποθήκευσης β.α 0,88   ή τους μήνες (καλοκαίρι) που έχουμε χρήση θερμοσίφωνα αποκλειστικά είναι 0,93 και κάνω γραμμική παρεμβολή?



β) στο δίκτυο διανομής για 120 τ.μ  διαμέρισμα (200l/άτομο/ημέρα)   --- στον 4ο σε 5όροφη πολυκατοικία --- με ~3 μ. εξωτερικό σωλήνα με επαρκής μόνωση αλλά με ανεπαρκής στο υπόλοιπο δίκτυο βάζω β.α = 0,84?  σωστά?

δλδ το νερό αν έχει 50 βαθμούς στο καζάνι φτάνει στο διαμέρισμα 50x0,84 = 42 βαθμού ... οκ λογικό δεν είναι μικρό δίκτυο ¨)

[dib]

δλδ  α) βάζω για το σύστημα αποθήκευσης β.α 0,88  ΝΑΙ γιατί όλους τους μήνες το δοχείο είναι σε εξωτεικό περιβάλλον ή τους μήνες (καλοκαίρι) που έχουμε χρήση θερμοσίφωνα αποκλειστικά είναι 0,93 και κάνω γραμμική παρεμβολή?



β) στο δίκτυο διανομής για 120 τ.μ  διαμέρισμα (200l/άτομο/ημέρα)   --- στον 4ο σε 5όροφη πολυκατοικία --- με ~3 μ. εξωτερικό σωλήνα με επαρκής (έχει 13mm ? δεν νομίζω, αλλα τέλος πάντων) μόνωση αλλά με ανεπαρκής στο υπόλοιπο δίκτυο βάζω β.α = 0,84?  σωστά? ΝΑΙ (αν ισχύει αυτό που έγραψα με τα 13mm)

δλδ το νερό αν έχει 50 βαθμούς στο καζάνι φτάνει στο διαμέρισμα 50x0,84 = 42 βαθμού ... οκ λογικό δεν είναι μικρό δίκτυο ¨)



Συνήθως όλο το τμήμα του δικτύου ΖΝΧ (για κτήρια προ 2010), απο ηλιακό μέχρι βρύση έχουν ανεπαρκή μόνωση (~2,5-3mm), τώρα πως το δικό σου κτήριο έχει εξωτερική μόνωση 13mm (μόνωση κτηρίου)...συναδελφε εσύ μόνο ξέρεις !!!
