Παραγωγή ΖΝΧ από λέβητα κεντρικής θέρμανσης

[nik]

Ρε παιδιά λίγη βοήθεια για τον υπολογισμό του θερμικού φορτίου Qd. Δεν μπορώ να καταλάβω πως δουλεύουν οι μονάδες.



Ο τύπος είναι Qd= Vd*c*ρ*ΔΤ/3600.



Ας πούμε θερμική ζώνη 90μ2.



Vd = 5 (άτομα/100μ2) * 90μ2 * 50lt / άτομο / ημέρα = 5 * 0,90 * 50 = 225lt/ημέρα.



c = 4.18 kJ//(kg*K)



ρ = 1 kg/l



ΔΤ = 45 -10,1(χαμηλότερη θερμοκρασία) = 34,9 C'.



Άρα Qd =225*4.18*1*34.9/3600 = 9.12kW  ??

Edited Απρίλιος 23 , 2015 by nik

[nick_61]

Ρε παιδιά λίγη βοήθεια για τον υπολογισμό του θερμικού φορτίου Qd. Δεν μπορώ να καταλάβω πως δουλεύουν οι μονάδες.



Ο τύπος είναι Qd= Vd*c*ρ*ΔΤ/3600.



Ας πούμε θερμική ζώνη 90μ2.



Vd = 27,38 m³ /υπνοδωμάτιο /έτος * 1000 / 365 ημέρες = Χ lt/ ημέρα.



c = 4.18 kJ//(kg*K)



ρ = 1 kg/l



ΔΤ = 45 -10,1(χαμηλότερη θερμοκρασία) = 34,9 C'.



Άρα Qd =Χ*4.18*1*34.9/3600 = Ψ kWh/ημέρα



[nik]

Δηλαδή.....



27,38 (μ3 / υπνοδωμάτιο / έτος) * 1000 (λίτρα/μ3) * 3 υπνοδωμάτια / 365 (ημερες / έτος) = 27,38*1000*3/365 = 225,04 λίτρα ημέρα.....το ίδιο βγαίνει.



και μετά αυτό βγάζει 9,12 kwh / ημέρα = 9,12 kW * hr / 24 hr = 0.38kW ???! Πολύ μικρό δεν είναι ?

[nick_61]

Η θερμική ισχύς P_n του τοπικού θερμαντήρα παραγωγής ΖΝΧ την υπολογίζεις από την σχέση 4.10  σελ. 119  ΤΟΤΕΕ-1 όπου



P_n = Q_d / 5 οπότε έχεις P_n = 9,12 KWh / 5  = 1,82 KW

[nik]

Οκ...ευχαριστώ. Άρα με λίγα λόγια ο τύπος της ΤΟΤΕΕ ισχύει. Δεν αλλάζουμε τίποτα με τις μονάδες. Αντικαθιστούμε τα νούμερα που λέει, βρίσκουμε Qd, το διαιρούμε με το 5 και έχουμε kW.

[panos-vicious]

Ναι nik. Από τo Qd υπολογίζεις ημερήσια απαιτούμενη ενέργεια (kWh/day) και διαιρώντας με 5 ώρες ημερησίως (5hours/day) απόδοσης αυτής της ενέργειας υπολογίζεις την απαιτούμενη θερμική ισχύ (kW) του θερμαντήρα.



Μια μικρή διόρθωση-επισήμανση στα παραπάνω, που περισσότερο αφορά ένα συνεχιζόμενο λάθος, στις λεγόμενες "Δεύτερη" και "Τρίτη" έκδοση της ΤΟΤΕΕ 20701-1/2010, αλλά και την ασυμφωνία ανάμεσα στην ΤΟΤΕΕ 20701-1/2010 και 20701-3/2010 στην τελευταία υπουργική απόφαση με αριθμό οικ 2618/23.10.2014(ΦΕΚ Β΄2945) σε σχέση με τις σωστές (και σε συμφωνία μεταξύ τους) τιμές της "Μέσης μηνιαίας θερμοκρασίας νερού δικτύου" τον μήνα Φεβρουάριο, όσον αφορά την Β κλιματική ζώνη.



Σύμφωνα λοιπόν με την υπ' Αρίθμ. οικ. 1192/ΦΕΚ 1413-2012, τόσο στον πίνακα 2.6 (σελ. 13 του αρχείου pdf) όσο και στον 6.2 (σελ. 43 του pdf) της 3ης ΤΟΤΕΕ, η τιμή αυτή είναι 10,4^oC, όσο δηλαδή και τον Ιανουάριο.

Αντιθέτως, στη νέα υπουργική απόφαση (οικ 2618/23.10.2014(ΦΕΚ Β΄2945)), υπάρχει ασυμφωνία ανάμεσα στις τιμές των δύο αντίστοιχων πινάκων. 10,1^oC γράφει στον πίνακα 2.5 (σελ. 40 του pdf) και 10,4^oC στον πίνακα 6.2 (σελ. 311 του pdf).

Καλό θα είναι να προσέχουν όταν μάλιστα υπήρξε κράξιμο από την Ευρωπαϊκή Επιτροπή. Αλλά μ' αρέσει που κι αυτοί εκεί ενέκριναν ό,τι να' ναι.



Όχι ότι αλλάζει κάτι δραματικά, αλλά όπως και να το κάνουμε πρέπει να υπάρχει συνέπεια (όπως -και πολύ σωστά- την ζητούν και από εμάς που καλούμαστε να τις εφαρμόσουμε).



Συγγνώμη αν κούρασα με το κατεβατό.

Edited Απρίλιος 23 , 2015 by panos-vicious

[nik]

Όταν κάνουμε ΠΕΑ διαμερίσματος και κάνουμε έλεγχο υπερδιαστασιολόγισης λέβητα για τον υπολογισμό του Pgen υπολογίζουμε προφανώς και το θερμικό φορτίο νερού για ολόκληρη την πολυκατοικία και το προσθέτουμε στον τύπο της θέρμανσης. Δηλαδή ό,τι αναφέρω παραπάνω αλλά το Vd είναι για όλα τα διαμερίσματα της πολυκατοικίας ?

[Synchron]

Ναι το Vd αφορά όλα τα διαμερίσματα της πολυκατοικίας εφόσον ο λέβητας δίνει ΖΝΧ σε όλη την πολυκατοικία.. Αν γνωρίζεις τον αριθμό των υπνοδωματίων της πολυκατοικίας τότε Vd= 50 L/άτομο/ημέρα * 1,5 άτομο/υπνοδωμάτιο * Αριθμός υπνοδωματίων .. Έτσι υπολογίζεις το ημερήσιο φορτίο για όλη την οικοδομή σε L/ημέρα.. Έπειτα υπολογίζεις τα Qd, Pn και ο έλεγχος υπερδιαστασιολόγησης του λέβητα θα γίνει από το λόγο Pm/(Pgen+Pn) όπου Pm η πραγματική θερμική ισχύς του λέβητα από το φύλλο ελέγχου..



Αυτόν τον τρόπο μας έδειξαν στα σεμινάρια που παρακολουθούσα και αυτόν χρησιμοποιώ και εγώ..

[jedi.Yannis]

Καλησπέρα

Χρησιμοποιούμε αντίστοιχο τύπο για την θέρμανση, για την ψύξη, για να δούμε αν καλύπτουν τα φορτία οι εγκατεστημένες μονάδες;

Έχω μια κατοικία, όπου τα δύο A/C δεν φτάνουν για θέρμανση και συμπλήρωσα με λέβητα ΚΑ το υπόλοιπο. Υποθέτω ότι κάνω τον ίδιο έλεγχο για για ψύξη, να δω τι μου λείπει για το 50% των φορτίων (κατοικία). Υπάρχει κάπου το ΔΤ για ζώνη Α ή να πάρω κάποια max τιμή από τα κλιματικά δεδομένα;

[ay8airetos]

Καλησπέρα,

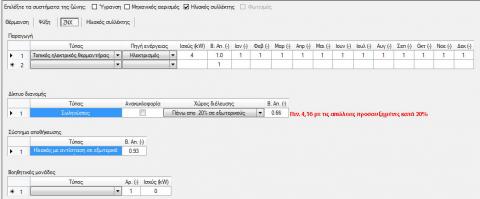

σε περίπτωση που για ΖΝΧ υπάρχει μόνο ηλιακός με αντίσταση σττην ταράτσα και το επιθεωρηθεν διαμέρισμα είναι στο ισόγειο (υψομετρική διαφορά με την ταράτσα 7μ και άλλα ~8μ στην κατανάλωση) τότε:



στην καρτέλα για ΖΝΧ τις απώλειες του Δ.Δ τις παίρνουμε από τον πίνακα 4.16;



Ευχαριστω
