εστω οψη με erker συνολικου μηκους 10 μετρων,εκ των οποιων 1 μετρο ειναι το ερκερ.Εχουμε μηκος προσοψης 9 μετρων με πλευρικο εμποδιο 40 εκ. προσοψη 40 εκ. με πλευρικο εμποδιο 9 μετρων και προσοψη 1 μετρου χωρις εμποδια;

Εστω το μπαλκονι βρισκεται μονο στη τμημα της οψης χωρις το ερκερ και ειναι 1.20 επι 9.00 μετρα,το πλατος προβολου για τη σκιαση της οψης των 40 εκ. ειναι 9.00 μετρα,ετσι δεν ειναι;

Edited August 11, 2012 at 11:41 πμ by mixyak790

[panos-vicious]

Ναι και στα δύο. Υποθέτω πως έχει κατά νου κάτι σαν αυτό που φαίνεται στη photo (αν κι εδώ ο οριζόντιος πρόβολος είναι μικρότερος του 1,20μ.



Για το 3 έχω την γνώμη ότι αν ο απέναντι πρόβολος είναι μετωπικός θα πρέπει να μην αφαιρείται από την απόσταση (εφόσον μπορεί να μετρηθεί ).

Εξηγείς, αν θες, τι εννοείς με το "μετωπικός";

[mixyak790]

η απλοποιηση του 0.9 ισχυει για το Um<0.60 , η για τα επιμερους U ,π.χ σε μια τοιχοποιια με 0.65U_σκ και 0.56 U_τοιχ οπου U_m=0.595 ισχύει;

[hkamp]

Ισχύει και για τον σταθμισμένο δηλ. Uμέσο< 0,6. Και αυτό είναι πολύ βολικό.

[mixyak790]

με σωνεις απο πολλη δουλεια!!!!

Edited August 23, 2012 at 04:43 μμ by mixyak790

[mixyak790]

Δείτε αυτη τη περιπτωση,ποια ειναι η πιο σωστη αντιμετωπιση η γωνια 69 η η γωνια 7

example-new.pdf

Edited August 24, 2012 at 07:01 μμ by mixyak790

[mixyak790]

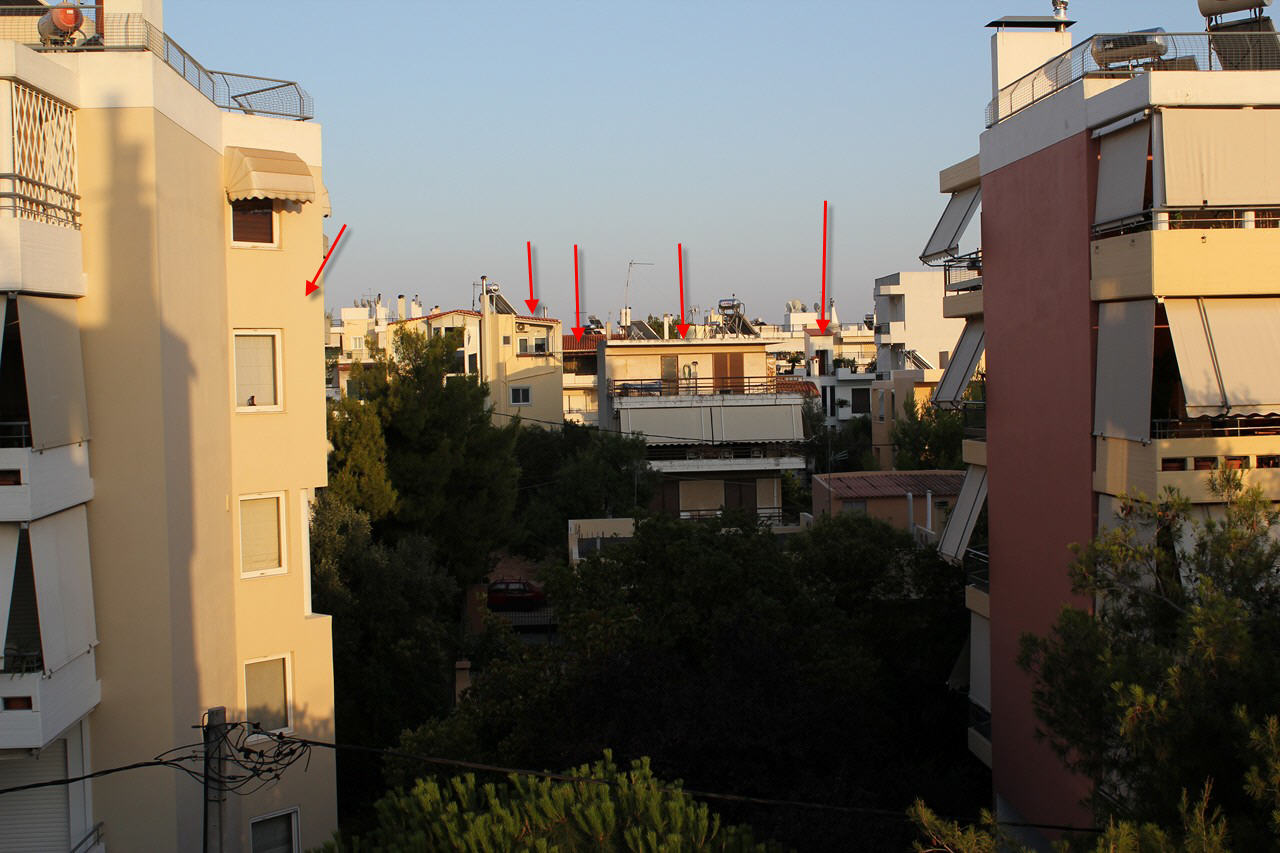

και μια αλλη περιπτωση,επηρεαζουν καθολου εμποδια στα 50-60μετρα.... απο οριζοντα;

Edited August 24, 2012 at 07:08 μμ by mixyak790

[akis73]

Αν η γωνία που σχηματίζεται είναι εντός των ορίων, υπολόγισε αλλά λογικα θα πρέπει να σου βγαίνει κάτι κοντά στην μονάδα.

Για το pdf που ανέβασες, τι ακριβώς προσπαθείς να υπολογίσεις? σκίαση από δεξί πλευρικό? Έχω την εντύπωση οτι το τοιχείο που δείχνεις στα δεξιά πρέπει να είναι στην ίδια ευθέια με την όψη που εξετάζεις για να παίξει κάποιο ρόλο η πλευρικά σκίαση...

[mixyak790]

σκιαση απο δεξι πλευρικο...ναι....

η δικη μου αποψη ειναι για τα πρωτα 5 μετρα σκιαση 1, για τα επομενα 2 η γωνια 7 και μεσοσταθμικα (1*5+F τοξεφ7*2 )/7

Edited August 24, 2012 at 07:20 μμ by mixyak790

[akis73]

Για το πλευρικό. Αν στο σχέδιο που δείχνεις δεν έχεις τίποτα δεξιά στα 5.00 μ εγώ προσωπικά δεν θα έβαζα σκιάσεις απο πλευρικά (= 1).

Για τη φωτό με τα κτίρια. Αυτά στο βάθος είναι πάρα πολύ μακριά και από την φωτό χοντρικά φαίνονται και στο ίδιο ύψος με σένα. Προσωπικά δεν θα τα έβαζα ( = 1).



Έχω έναν ενδοιασμό για αυτό που φαίνεται στα αριστερά-δεξιά. Φαίνονται κοντά σου και γύρω στα 7μ (2 όροφοι χ 3μ + 1,00 στηθαίο) ύψος.



Στη χειρότερη πάρε ένα μέσο συντελεστή από αριστερά (απόσταση + 7μ ήψος) μέσο (= 1) και δεξιά (απόσταση + 7μ ύψος) και βάλε αυτό.
