Σκιάσεις

[Πάνος]

Στις σκιασεις οταν ο προσανατολισμος ειναι κανονικα  15 μοιρες  το πατε στο ΜΗΔΕΝ

η κανετε  εναν υπολογισμο για ΜΗΔΕΝ και εναν για 45 και  κανετε παρεμβολη?

και ως προσανατολισμο γραφετε το 15 η το πιο κοντινο?

To λεει καπου αυτο, εμας δε μας ειπαν τιποτα ή δε προσεχα...

(να το παμε στο 0 ή να κανουμε παρεμβολη)

Φανταζομαι λεγοντας προσανατολισμο εννοεις 15' ΒΟΡΕΙΑ?

[Πάνος]

Και μια ερώτηση ακόμα,

επειδή οι απόψεις διίστανται μεταξυ συναδέλφων,

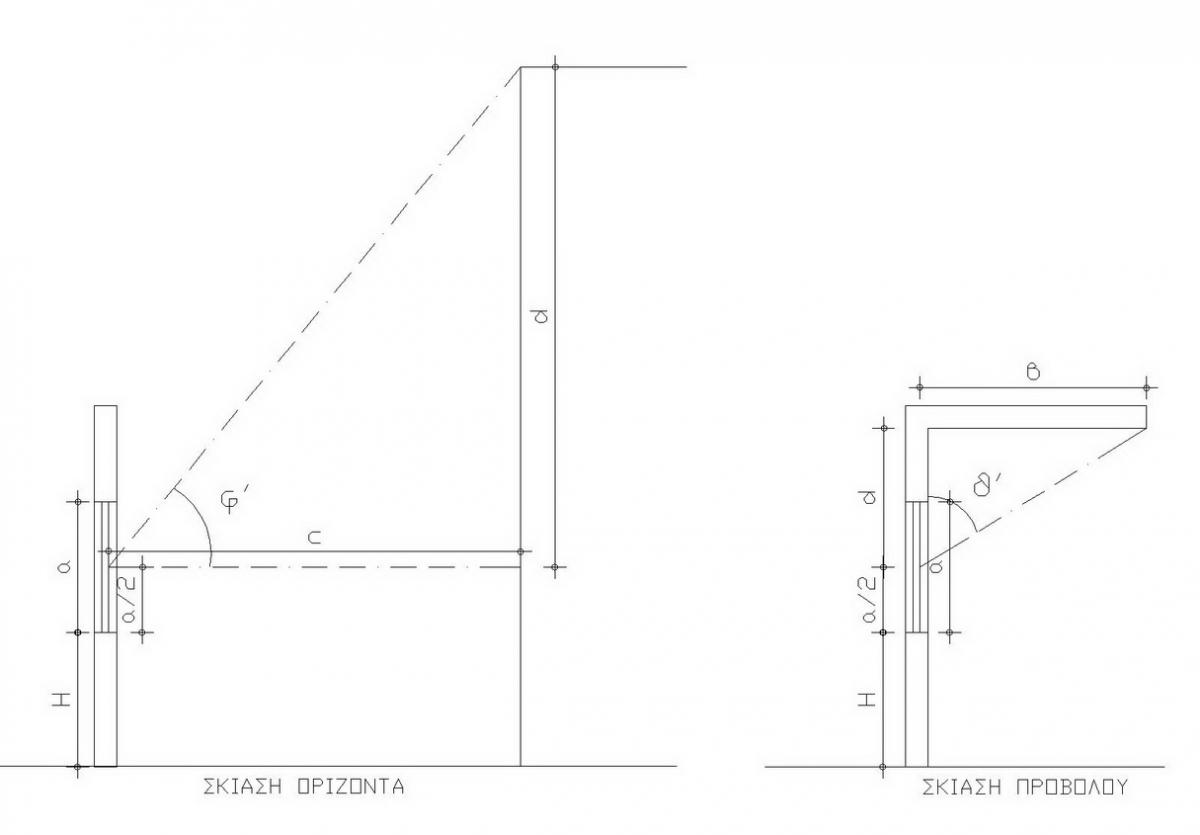

εσείς πως υπολογίζεται τη σκίαση στα παρακάτω παραδείγματα?

Ευχαριστώ!

Edited Οκτώβριος 3 , 2013 by Πάνος

[hkamp]

Γιατί διίστανται οι απόψεις;



Η ΤΟΤΕΕ1 νομίζω ότι είναι ξεκάθαρη.

Σε ποιο σημείο υπάρχει σύγχυση;

[Πάνος]

Στη σκίaση ορίζοντα ειναι  arctan= d/c

&

στη σκίαση προβόλων είναι arctan= [b/(a/2)]

ή διαφορετικα?



Edited Οκτώβριος 3 , 2013 by Πάνος

[hkamp]

Εχουμε δηλαδή διάσταση απόψεων σε θέμα τριγωνομετρίας.

Τη γωνία φ' και θ' θέλεις.

Η φ' βγαίνει όπως λες. Η θ' όμως γιατί να είναι αντίστροφη εφαπτομένης β/(α/2);

tan^-1(β/d) δεν είναι;



Το α/2 πως προέκυψε;

Edited Οκτώβριος 3 , 2013 by hkamp

[AristidisZ]

στη 1η περίπτωση σωστά



στο 2ο σχήμα, αφού ψάχνεις την γωνία θ, γιατί arctan(b/(a/2), και όχι arctan(b/d)

[Inzaghi]

Ρε παιδια παρτε το εξελακι που κυκλοφορει εδω μεσα για τις σκιασεις και μην το παιδευετε παραπανω με γωνιες και δε συμμαζευεται...

Λυνει χερια...

[Fade2Black]

Πίπο ποιο εξελάκι είναι αυτό ρε συ; Που το βρίσκουμε;



Στη σκίaση ορίζοντα ειναι  arctan= d/c

&

στη σκίαση προβόλων είναι arctan= [b/(a/2)]

ή διαφορετικα?






Σελίδα 74 ΤΟΤΕΕ τελευταία παράγραφος κάτω κάτω, είναι ξεκάθαρο. Μια χαρά στο είπαν οι δύο συνάδελφοι..

[Πάνος]

στο 2ο σχημα τα εμπλεξα λιγο λογω βιασυνης και κουρασης.

ευχαριστω και παλι.



μαλλον εννοει αυτο εδω το link



http://www.michanikos.gr/files/file/963-%CE%A3%CE%BA%CE%B9%CE%AC%CF%83%CE%B5%CE%B9%CF%82-%CE%9A%CE%95%CE%9D%CE%91%CE%9A/

[Πάνος]

Βρηκα κι αυτο



http://lakenak.sourceforge.net/demo/index_skiaseis.php?page=25
