Σκιάσεις


Inzaghi

Recommended Posts

Γνωρίζει κάποιος για κάθετες μόνιμες σκιάσεις σε ανοίγματα τι ισχύει ? Δεν βρίσκω κάτι στην ΤΟΤΕΕ.



Βασικά πρόκειται για ξύλινες περσίδες, κάθετες, με κλίση προς τον νότο, οι οποίες είναι μέσα στο άνοιγμα του κουφώματος.



Κρίνοντας από τον υπολογισμό σκιάσεων των οριζόντιων περσίδων στην παρ. 3.3.6 της ΤΟΤΕΕ-1, εγώ θα έκανα κάτι αυθαίρετο μεν, αλλά χωρίς να βλέπω άλλη λύση δε. Θα παρατηρούσα πόσο μειώνεται ο συντελστής σκίασης από οριζόντιους προβόλους Fov, για ίδιο προσανατολισμό και κλίσή, στον πίνακα 3.21 και θα τολμούσα να κάνω ανάλογη μέιωση και στους πίνακες συντελστών σκίασης από πλευρικές προεξοχές Ffin.

Link to comment
Share on other sites

Πως εξετάζουμε τις σκιάσεις σε κατάστημα, που βρίσκεται εντός αιθρίου εμπορικού κέντρου και το αίθριο είναι καλυμμένο στην οροφή του με πλεξιγκλας γαλακτερό (που με τα χρόνια έχει γίνει ακόμα πιο αδιάφανο) και κόβει ένα μεγάλο μέρος του φωτός; Το κατάστημα είναι ισόγειο και το εμπορικό κέντρο διαθέτει αλλους δύο ορόφους (σύνολικό ύψος 4.5+3+3= 10.5m).

Link to comment
Share on other sites

Θα έπαιρνα κανονικά τη σκίαση, αλλά θα διαφοροποιούσα τη φωτοπερατότητα (g) των διαφανών στοιχείων. Παράλληλα θα κρατούσα και μια φωτο του σκέπαστρου στο αρχείο (για το φόβο των ιουδαίων) .

Link to comment
Share on other sites

  • 4 months later...

Καλημέρα,

θα ήθελα να σας ρωτήσω το εξής. Μπορεί να είναι απλό το ερώτημα μου. Βρήκα την γωνία σκιάσεις προβόλου πχ 31,25 μοίρες για νότιο προσανατολισμό. Από τον πίνακα προκύπτουν οι τιμές για 30 μοίρες 0,61 και για 35 0,53. Μέχρι τώρα έκανα μια εκτίμηση και έλεγα περίπου πως είναι 0,60. Πως μπορώ να το βρω με ακρίβεια; Ευχαριστώ.

Link to comment
Share on other sites

Εχω ανεβάσει αυτό το πρόγραμμα που κάνει και υπολογισμούς σκιάσεων.Ριξε μια ματιά,ίσως σε βοηθήσει.

http://www.michanikos.gr/files/file/1020-%CE%A0%CF%81%CF%8C%CE%B3%CF%81%CE%B1%CE%BC%CE%BC%CE%B1-%CE%A5%CF%80%CE%BF%CE%BB%CE%BF%CE%B3%CE%B9%CF%83%CE%BC%CF%8E%CE%BD-%CE%A0%CE%95%CE%91-%CE%9A%CE%95%CE%9D%CE%91%CE%9A/

  • Upvote 1
Link to comment
Share on other sites

  • 3 weeks later...

Αν έχετε κάποια πλευρική προεξοχή η οποία έχει απόσταση και οριζόντια και κάθετα στην εξεταζόμενη επιφάνεια (π.χ. ένα κτίριο στο διπλανό οικόπεδο, το οποίο έχει κάποια απόσταση από την εξεταζόμενη επιφάνεια και δεν είναι και πάνω στο όριο), τότε τη λαμβάνετε υπόψη τη συγκεκριμένη;

Edited by Allobar
Link to comment
Share on other sites

  • 1 month later...

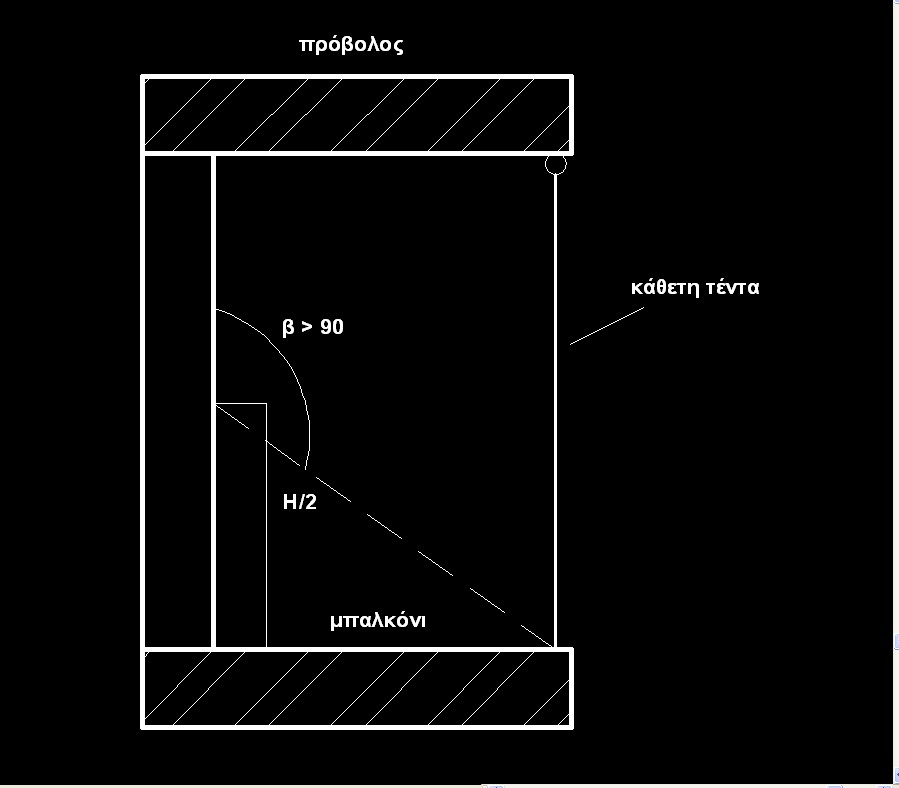

Έχω περίπτωση κάθετης τέντας σε πρόβολο (όπως φωτο)



Την θεωρώ με σκίαση απο τέντα με 1 το χειμώνα (αυτό σίγουρα) και το καλοκαίρι με 0,24 ?

(δεν το υπολογίσω ... το λαμβάνω απο πίν. 3.19 για β>90 με Νότιο προσανατολισμό που δίνει 0,24 για καλοκαίρι)



Έχει κάποιος συνάδελφος ανάλογη εμπειρεία ?






Link to comment
Share on other sites
